(1) 線路濾波器：主要由電感線圈構成(如圖4-2中F11所示)。它主要通過增大線路在高頻下的阻抗來削弱頻率較高的諧波電流。

　　(2)輻射濾波器：主要由高頻電容構成(如圖4-2中F12所示,也可以△接方式)。它將吸收掉頻率很高的具有輻射能量的諧波成份。使得流回電源的高頻電流大大減少。(也可以采用變頻器生產廠家提供的專用“無線電抗干擾濾波器”)。

　　注：當輸出濾波器由LC電路構成時，濾波器內接入電容器的一側，必須與電動機相接。

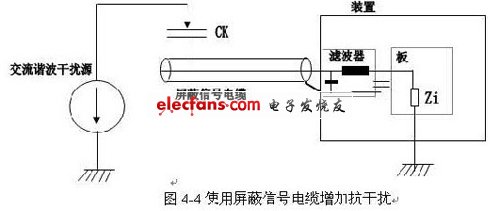

　　3)、使用屏蔽電纜及合理布線： 對通過感應方式傳播的干擾信號可通過下列方式予以消除。屏蔽信號電纜增加抗干擾(如圖4-4所示)：

　　當變頻器作為被干擾對象時，高次諧波干擾電流Is可以通過電勢和耦合電容進入變頻器并且在阻抗Zi上產生一個壓降，導致噪聲干擾。為此最有效的方法是嚴格隔離高頻干擾和信號電纜，并且信號電纜屏蔽一定要在兩端接地。

　　控制電纜最好使用屏蔽電纜。一般來說，控制電纜的屏蔽層應直接在變頻器的內部接地，另一側通過一個高頻小電容(例如3.3nf/3000V)接地。當屏蔽層兩端的差模電壓不高和連接到同一地線上時，也可以將屏蔽層的兩端直接接地。信號線和它的返回線絞在一起，減小感性耦合引起的干擾。絞合越靠近端子越好。模擬信號的傳輸線應使用雙屏蔽的雙絞線。不同的模擬信號線應該獨立走線，有各自的屏蔽層，以減少線間的耦合。不要把不同的模擬信號置于同一個公共反回線。低壓數字信號最好使用雙屏蔽的雙絞線，也可以使用單屏蔽的雙絞線。

　　良好的接地及合理的布線：確保柜體中的所有設備接地良好，使用短和粗的接地線連接到公共接地點或接地母排上。特別重要的是，連接到變頻器的任何控制設備要與其共地,同樣也要用短和粗的導線接地。最好采用扁平導體(如金屬網)，因其在高頻時阻抗較低。

　　合理布線也是很重要，模擬信號和數字信號的傳輸電纜應該分別走線。盡量不要將低壓線與220VAC電源線共用同一電纜。應盡量避免電機電纜與其它電纜長距離平行走線。設計控制柜體時要注意EMC的區域原則，盡量把不同的設備規劃在不同的區域中。

　　三、 結束語

　　設備的抗干擾性和干擾性是一個很重要的問題，目前EMC已成為系統故障的一個主要原因。EMC的一條準則是“預防是最有效的、最經濟的方案”。所以EMC已成為保證變頻設備可靠正常運行的一個不可忽視的重要問題。
