隨著LTE的發展，Pico-cell逐漸廣泛應用，Pico-Cell是一種小型基站，可在100至200米范圍內同時支持200個用戶接入。在大型建筑物、購物中心以及人口密集的熱點區域，Pico-Cell可以增加LTE網絡容量，提升網絡業務質量和穩定性，保障用戶體驗。相比于宏基站，Pico-Cell體積小巧（相當于目前RRU體積的三分之一），功耗更低。與Femto-Cell（支持10米覆蓋范圍和20個用戶接入的毫微微蜂窩基站）相比，Pico-Cell能支持更多的用戶接入及更廣泛的覆蓋。

在世強代理的AVAGO產品線里功放MGA-31689適用于Pico產品，其1db壓縮點為27.6dBm，，LTE的PAR為8.5db，則MGA-31689在19dBm輸出功率時，滿足LTE高線性度的要求，即滿足在LTE的數據吞吐的要求。

其次，MGA-31689的增益是18dB，在仿真時，平衡各方面性能，其增益有16db，一般Transceiver輸出功率為-30dBm~10dBm,那么16db增益是滿足系統的功率的輸出要求的。

其仿真性能如下：

??

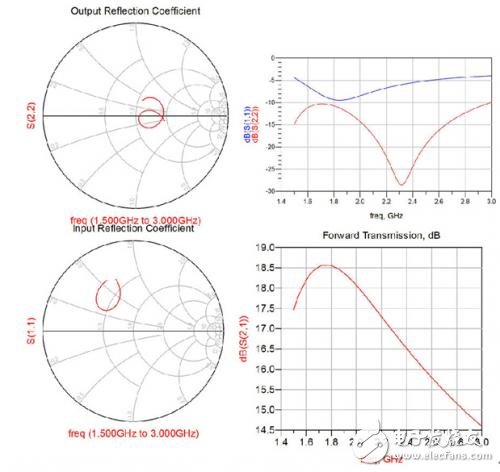

圖1 仿真結果

從仿真性能來看，在1.5G~3Ghz頻段里，增益隨頻率增加而減少，可在PICO產品里做數字ATT或者基帶做衰減來實現增益的平衡；另外，SMITH原圖中,S22相對駐波較好，收斂性相對于S11好，位置靠近原點，這有助于對功放本身的輸出功率，線性性能進行優化。
?

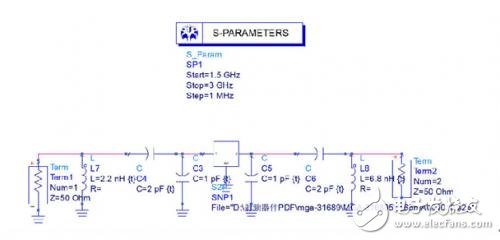

圖2 仿真原理圖

從仿真原理圖來看，外圍匹配值跟datasheet有所不同，這可以根據實際板材對應的電路性能或者實際指標要求進行調整。

MGA-31689出色性能為PICO產品提供好的信號覆蓋和高質量的信號傳輸，在LTE時代，更好地滿足人們?cè)谑覂?nèi)進行手機上網及其他數據業務需求?，F(xiàn)MGA-31689已可通過世強訂購，歡迎撥打世強服務熱線電話 40088-73266 獲得專業快捷的服務！
