板卡硬件驅動程序?qū)訉崿F(xiàn)具體的功能調用。

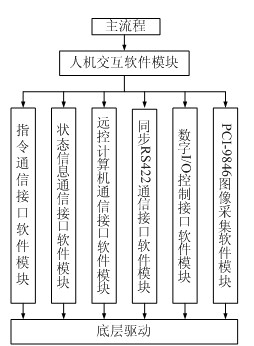

　　圖3 數據鏈測試系統的軟件架構

　　3.2測試軟件設計

　　采用了Delphi編程語言， 中文化的圖形操作界面，實現了測試系統所要求的操作功能。建立本機Access數據庫，并通過對象模型ADO（Active Data Objects）進行數據庫的訪問，ADO最主要的優點是易于使用，速度快，內存支出少和磁盤遺跡小。使用Delphi開發數據庫應用程序時，還可以將數據庫組件（ADOQuery或Query）與SQL語句結合起來，以實現數據瀏覽、刪除等功能

　　1．應用程序的API接口

　　根據提供的各種功能接口卡的底層驅動程序和數據讀取/寫入的例程，編寫dll文件，并進一步封裝成適合Delphi程序語言調用的API函數。實現圖像數據的存儲和輸出回放、衰減控制和圖像窗口的控制。

　　2．?dāng)?shù)據庫操作

　　Delphi提供了數據訪問（DataAccess）和數據控制（DataControls）的可視化控件，能夠方便快捷地產生具有良好界面且功能強大的數據庫應用程序，還應用了非可視化控件，例如TTable、TQuery、TDatabase等實現數據庫的數據管理功能。

　　3．人機界面

　　充分利用Delphi提供的界面功能控件、按鈕控件，菜單及數據顯示控件開發友好的人機界面，達到簡單操控，功能強大的要求，提供界面的動態提示以方便各種功能的操作，運用鮮明的狀態指示控件實現各種狀態、進程的指示。

　　1. 測試關鍵技術

　　4.1微暗室近場模擬開放空間測試技術

　　測試天線微暗室屏蔽罩置于已經安裝了天線被測武器體上，接收被測武器發射的大功率信號，并且對被測武器的發射信號有一定程度的屏蔽作用。

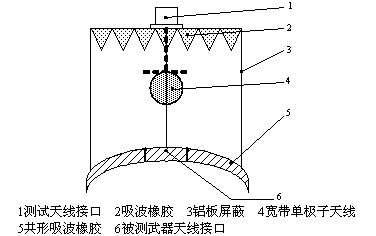

　　測試天線微暗室屏蔽罩設計為正方形截面，頂面平行于地面，考慮到結構尺寸與強度，采用鋁制材料制造，可以保證工作頻段的屏蔽性能；為使得測試天線微暗室屏蔽罩不對武器天線的正常工作產生影響，內部需仿造電波暗室加入劈狀吸波材料，由于所要吸收功率為大功率，吸波材料所處空間較小，為避免產生熱量過多造成危險，吸波材料選為橡膠材料，且表面具有尖劈狀突起；測試天線微暗室屏蔽罩底部需要與武器本體邊界曲線進行共形設計，并底部覆蓋較厚的吸波橡膠材料，既可以吸收電磁波，又能夠進一步地實現共形設計；內部天線的設計采用寬帶圓形單極子天線，可以滿足尺寸、重量以及帶寬的要求，測試天線微暗室屏蔽罩如圖4所示。

　　圖4 測試天線微暗室屏蔽罩

　　4.2仿真場景及計算機集成測試技術

　　數據鏈測試系統是在地面環境條件下，仿真建立武器系統數據鏈實際應用場景，按照其工作流程，采用計算機技術，模擬仿真配套設備的功能，對目標模塊進行功能與性能的測試，仿真場景需要接近實際使用條件，才能保證測試結果的具有全面、安全、可靠、可信等特征。

　　數據鏈測試系統采用計算機控制技術，擴展多通道同步和異步通信接口、圖像采集、程控衰減器、模擬外接設備條件和數據信息，構建仿真測試平臺，測試軟件也具有智能化、模塊化的特點，針對武器系統不同狀態下的工作流程，進行模塊化組合，充分地實現了計算機條件下武器系統的集成測試。

　　數據鏈測試系統采用模塊結構組成的集中式測控方式， 運用工業控制機技術， 整個系統結構緊湊， 運行可靠， 非常適合在技術陣地條件下裝備的測試與保障。同時測試軟件采用了層次化和模塊化的結構， 使得測試效率得到極大地提高， 并且易于軟件的維護和擴展。

　　數據鏈測試系統采用標準化設計，統一測試接口標準、統一的測試標準和測試項目，這樣做的目的不僅可以規范測試系統， 增強其通用性，而且還可以增強測試系統的可擴展性， 為了今后使測試系統具有兼容不同型號武器裝備的適應性， 并使之形成系列化， 進一步拓寬使用范圍，減少對測試系統的重復投資， 使測試系統的發展與武器裝備的發展同步。
