現在的電飯煲正在向集煮飯、煲湯、保溫于一體的方向發展，雖現在的電飯煲有預約煮飯功能，但由于預約時間過長而影響了米的口感，本文設計的全自動電飯煲融合嵌入式技術和無線通訊技術，不僅實現了煮飯的遠程智能化控制，同時保證了煮飯的良好口感。

　　1 全自動電飯煲的工作原理

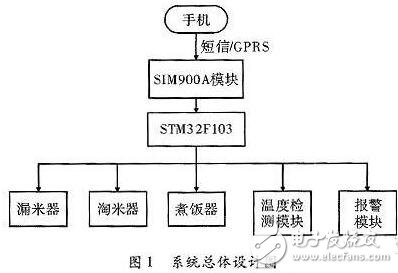

　　設計的電飯煲在未工作時處于待機狀態，當SIM900A模塊接收到用戶手機發來的短信或GPRS的控制指令后，將指令發送到 STM32F103單片機，單片機對指令進行解析，然后控制電飯煲自動漏米、淘米、煮飯的整個過程，并且實時采用溫度傳感器檢測電飯煲的工作溫度，同時能夠根據電飯煲的工作狀態智能報警，保證了電飯煲的可靠穩定工作，系統的總體設計如圖1所示。

　　2 機械結構設計

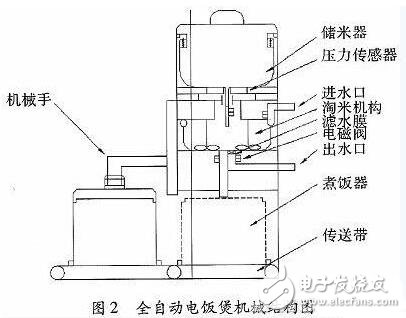

　　本系統對普通電飯煲進行全新機械結構改進，從儲米器、淘米機構、煮飯器等3方面進行設計，具體如圖2所示。

　　裝置的頂端為儲米器，一次性最大可儲存5 kg的米量。壓力傳感器可精確地測出所需煮飯的米量，由電磁閥控制米和水的進出，淘米機構在步進電機的帶動下進行淘米操作，淘洗結束后，將米和適量的水送入煮飯器，然后由傳送帶將煮飯器從空閑位置運送到指定的工作位置進行煮飯，同時機械手在電機的帶動下將電飯煲鍋蓋自動放置到煮飯器上，裝置在單片機的控制下自動完成。

　　3 硬件電路設計

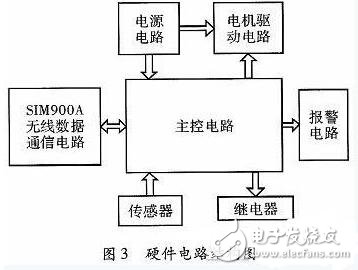

　　裝置的硬件電路由主控電路、SIM900A無線通信電路、傳感器電路、繼電器電路、電機驅動電路、電源電路、報警電路等構成，硬件電路如圖3所示。

　　主控電路芯片應具有高性能、低成本、低功耗、存儲速度快等特點。本電路以ARM內核的32位單片機STM32F103作為控制核心，其工作溫度范圍廣，具有7個定時器和9種通信接口;自帶7通道DMA控制器，并內置2個12位的A/D模數轉換器。

　　SIM900A無線數據通訊電路的工作頻段是EGSM900和DSC1800，工作溫度范圍為-30～+80℃，其具有省電、傳輸速率快、支持分組廣播控制通道、支持實時時鐘、支持軟件控制RTS/CTS硬件流控等特點。本設計中的SIM900A用于接收手機發來的短信或GPRS控制指令，然后將指令傳輸給STM32F103芯片，從而實現了電飯煲的遠程控制，SIM900A與控制器的連接如圖4所示。

　　繼電器主要用于控制電磁閥的斷開和導通、電飯煲總電源的關斷，其工作原理如圖5所示。

　　4 軟件設計

　　4.1 主程序軟件

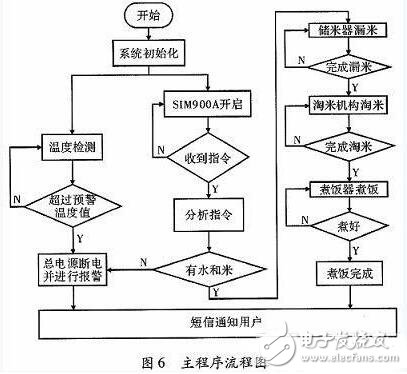

　　系統的軟件控制流程為：SIM900A無線通訊模塊接收到外來短信或CPRS指令后，將指令發送給STM32F103主控芯片，然后啟動電飯煲系統并實時監測工作溫度，同時系統根據工作狀態智能報警，STM32F103控制電飯煲實現自動漏米、淘米、煮飯等功能，主程序流程如圖6所示。

　　4.2 漏米器的軟件設計

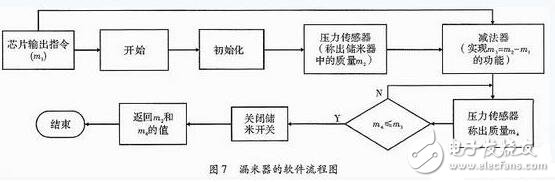

　　STM32F103接收SIM900A無線通訊模塊發出的指令：假如n個人吃飯所需米量為m1;此時啟動漏米器的程序并初始化，測得初始化儲米器的米量為 m2;再將數據發送到控制核心進行計算得出差額米量m3=m2-m1，再使漏米器繼續漏米并通過壓力傳感器檢測儲米器中米的重量m4，當m3=m4時關閉儲米器開關，返回子程序中的m2和m4值，并結束程序，漏米器的流程如圖7所示。
