反激開關電源輸出電容計算
2010年12月23日 11:07 電源網 作者：佚名 用戶評論（）
1、 設定開關工作頻率：f=60kHz，輸出電流Io=1A；根據變壓器，輸入、輸出電壓求實際最大占空比Dmax=0.457；
2、 計算Toff、Ton：
Toff=1/f*(1-Dmax)=9.05 Ton=1/f*Dmax=7.62
3、 計算輸出峰值電流：

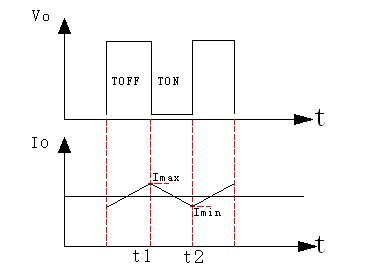

4、 根據反激式輸出波形，來計算輸出電容量：
由上圖波形可知：Io減少、Uo也減小，即輸出電解電容主要維持t1到t2時間段電壓。設輸出紋波為120mV則：
5、 紋波電流，一般取輸出電流的5%～20%，即Inppl=20%*1=0.2A實際每個電解電容的紋波電流為0.2A，故滿足設計要求。
6、
實際最大值
7、
經驗公式
注：ESR值需要根據實際紋波電流大小而定，實際使用值比計算值應小得多；大概是最大值的20%左右或更小。
