彩色電視機開關電源設計解析(4)
2011年05月30日 11:40 本站整理 作者：秩名 用戶評論（0）
關鍵字：開關電源(355)彩色電視機(15)
這是SMPS廣泛使用的技術。其控制電壓VC不再與一個獨立產生的鋸齒波電壓進行比較，而是把VC與一個和初級電流成比例的電壓作比較，形成一個第二內部控制環路。如圖8所示。

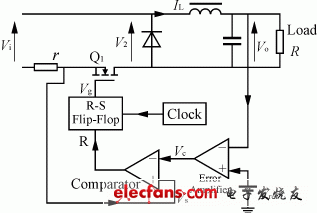

(a) 原 理 圖

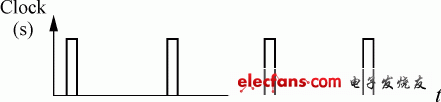

(b) 時 鐘 脈 沖

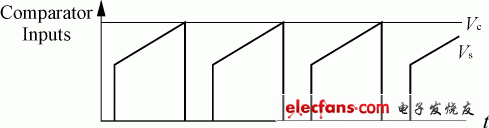

(c) 比 較 器 輸 入
(d) 比 較 器 輸 出
(e) vg
圖 8 Buck電 流 模 式 控 制
（4）準諧振技術
電流控制，但toff也稍作某些延遲以使開關管在最低的電應力下導通，這叫做電流型PWM加準諧振技術。這是目前最普遍使用的。
