通常的數字信號處理電路大多采用TT L 或CMOS 系列的集成門電路。對于T TL 集成門電路，往往工作電壓不能大于5. 5 V。該數控系統開關電源輸出有多路， 有+ 5 V, + 15 V, - 15 V, + 24 V 等多路輸出， 在開關電源系統中， 對主變換電壓+ 5 V 進行過壓保護， 具體電路見圖3。

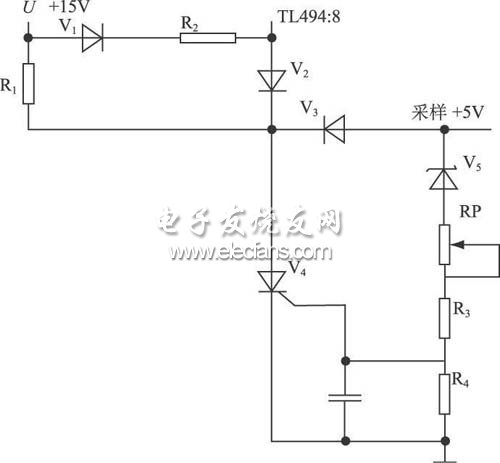

　　圖3 數控開關電源過壓保護電路

　　工作原理： 數控開關電源由輔助電源+ 15 V 提供給可控硅V4管陽極工作電壓， 實際輸出取樣電壓送至穩壓管V5 , 當超出保護電壓閾值+ 5. 5 V 時， 輸出電壓經穩壓管、電阻R3 、R4 分壓觸發可控硅V4 導通， 將輔助電源+ 15 V 通過電阻R1接地， 同時通過二極管V2切斷8 腳電源。調節RP 電位器， 可以對輸出電壓保護閾值點進行設置。

　　( 3) 過流保護電路

　　本開關電源過流保護電路的工作原理見圖4。變壓器T 1原邊串接在開關電源主變壓器原邊回路中， 通過實驗選擇合理的變壓器原副邊匝數比， 感應開關電源變換時的原邊電流值， 經二極管V1 ~ V4 整流， R1、C1 濾波后送電位器RP。原邊電流越大， 電流取樣變壓器整流出的電壓越大， 電位器RP 中心點電壓越低，TL494: 2 腳電壓隨之下降， 使得TL494: 3 腳電壓升高， 送入脈寬調制器， 將T L494 驅動脈沖寬度逐漸減少， 從而得到過流保護的目的。圖中電容C4、C5、R10為TL494 誤差放大器的反饋元件， 使得放大電路穩定可靠。

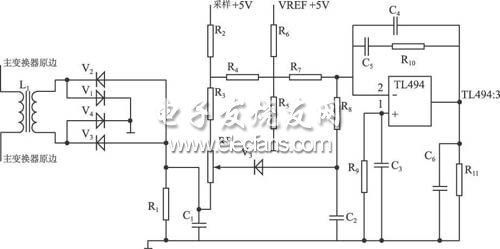

　　圖4 數控開關電源過流保護電路電路圖

　　( 4) 欠壓保護電路

　　利用+ 5 V 及PF ( POWER FAIL) 信號進行比較， 在+ 5 V 掉電時， PF 信號至少需維持10 ms 時間，以便存儲相關信息。欠壓保護電路如圖5 所示。

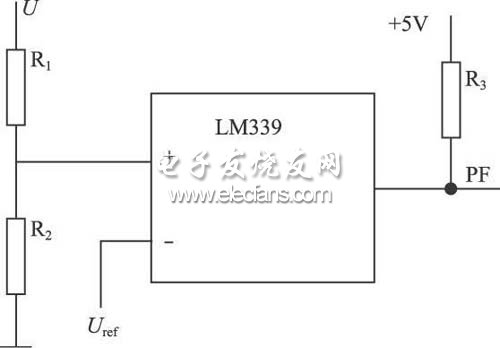

　　(a) 利用LM339 電壓比較器實現的掉電保護

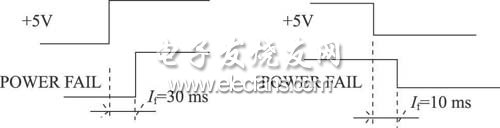

　　(b) 上電時序及掉電保護時序圖

　　圖5 數控開關電源的欠壓保護電路
