MAX509/MAX510 電壓輸出數模轉換器(DAC)

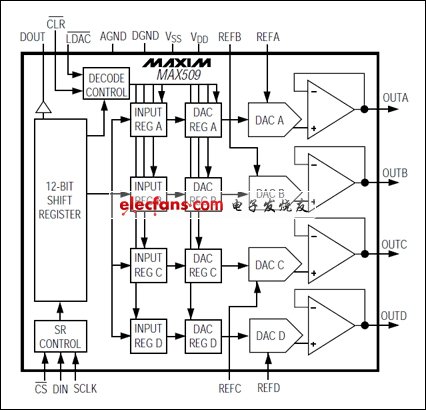

MAX509/MAX510是四，串行輸入，8位電壓輸出數字至模擬轉換器(DAC)。它們采用+5 V單電源或雙± 5V電源。內部，精密緩沖器擺動軌至軌。參考輸入范圍包括兩個供電軌。
MAX509有四個獨立的參考輸入，使每個DAC的滿量程范圍為獨立設置。 20引腳DIP，SSOP封裝和SO封裝。該MAX510 MAX509是相同的，除非它有兩個參考輸入，各由兩個DAC共享。該MAX510是住在節省空間的16引腳DIP和SO封裝。
串行接口是雙緩沖：12位的輸入移位寄存器是由4個8位緩沖寄存器和4個8位DAC寄存器之后。一個12位串行字是用來加載到每個寄存器的數據。兩個輸入和DAC寄存器可以單獨或同時進行更新與單一軟件的命令。兩個額外的異步控制引腳提供同步更新(低電平有效LDAC引腳)或輸入和DAC寄存器結算所有限公司(低電平有效的CLR)。
該接口與微絲™和SPI™/ QSPI的™兼容。所有數字輸入和輸出為TTL / CMOS兼容。一個緩沖的數據輸出為回讀或菊花鏈的串行設備。
關鍵特性
單+5 V或± 5V的雙電源供電
輸出緩沖放大器擺幅到軌
參考輸入電源電壓范圍包括
校準偏移，增益和線性度(1個LSB周二)
10MHz的串行接口，兼容SPI，QSPI的(CPOL位= CPHA = 0時)和Microwire
雙緩沖寄存器同步更新
串行數據輸出菊花鏈
電清除復位串行接口和所有寄存器設置為零
