時基集成電路組成無變壓器DC-DC變換電路圖

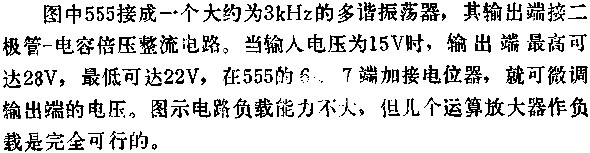

在數字測試儀表中,有少量運算放大器需要較高的電源電壓,但為了減小儀器的體積和重量,為了不再增加另外一組電源,可利用555作為無變壓器DC-DC變換.圖中所示是一個二極管倍壓電路.

閱讀全文
