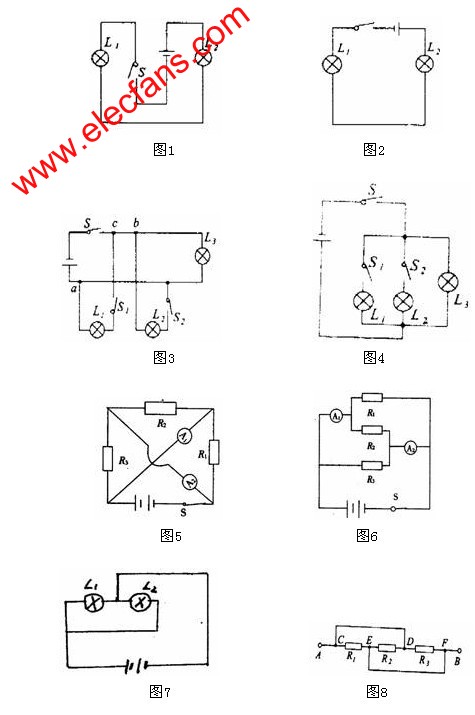

由于電路圖畫法的多樣性，也造成學生不習慣而難以辨認，此時只須將原電路圖整理改畫成常見的標準形式，透過現象看本質。如圖1的標準形式是圖2，圖3的標準形式是圖4，圖5的標準形式是圖6，另外圖7、圖8都可把它畫成標準形式的。
串并聯電路的標準畫法
