該模塊將事先存儲在FLASH中代表紅外編碼波形高低電平的時間值，放入CCRx和CCR0作為定時器計數值，當定時器計數到CCRx和CCR0時，捕獲/ 比較模塊中的輸出單元輸出PWM波形，通過無線發射模塊，將該P(yáng)WM信號攜載在315MHz的載波上發射出去。無線發射模塊采用ASK調制，其工作頻率為 315MHz，采用聲表諧振器SAW，頻率穩定度較高。

　　接收模塊采用315MHz的超外差接收模塊, 其優點是頻率穩定，抗干擾能力好，和單片機配合時性能比較穩定，缺點是靈敏度比較低。通過該模塊，將接收到的ASK信號解調成PWM信號，該信號就是紅外編碼信號，故通過紅外驅動-發射模塊將驅動紅外發光兩極管，就可以得到遙控發射信號，完成要求的控制動作。

　　3 系統的軟件設計

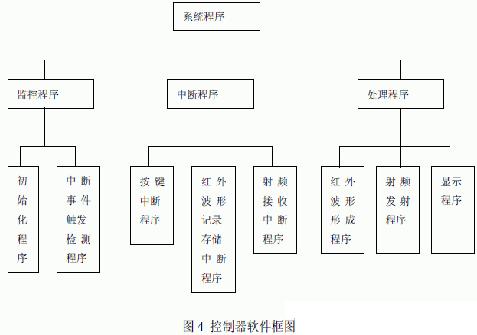

　　系統軟件設計主要包括監控程序、中斷程序以及數據處理程序等。流程圖見圖4。監控程序 主要完成 P1 P2口各位的輸入、輸出引腳定義，中斷設置，定時器捕獲模式設定等系統初始化，等初始化程序結束后，設定 MSP430F413工作在低功耗模式LPM4, 使 CPU處于休眠狀態，其能耗最低（0.1μA）。由于P1 、P2口具有中斷功能，能夠?qū)崟r(shí)的捕捉觸發事件，P2.1和P2.2口線連接紅外學習開關，P2.3連接復位開關。P1.0和 P1.1口線連接 RF接收模塊，P1.2線則接收來自紅外一體化接收頭的信號，P1.3口線發射紅外信號，當其中任何一個引腳收到跳變信號時，就觸發一個中斷事件將系統從休眠中喚醒，這樣使得系統的用電大大的節約下來。

　　開發工具選擇TI公司的MSP430系列單片機配套的IAR Embebbed Workbench 集成軟件開發系統，它可以通過仿真器對目標系統實現在線編程，將程序通過仿真器寫到單片機中實時的運行，設置斷點等調試，通過強大的調試窗口功能可觀察分析運行結果。

　　4．結束語

　　應用本文的設計思想和方法，可以較好地實現用無線信號對原紅外遙控設備的控制，該控制器在實際應用中已經得到較好的驗證，具有精度高、控制準確、抗干擾性強等特點。為智能化家居控制系統中紅外遙控設備的集中無線控制提供了一套可行方案。

　　本文作者創新點：

　　1　對紅外編碼信號的波形進行測量，并將高低電平的寬度存于 Flash中，而不管其如何編碼，可實現各種型號紅外遙控器的自學習。

　　2　將紅外信號調制在射頻信號上，可解決紅外信號傳播的方向性缺點以及不能穿墻的問題，實現遠距離的無線控制

　　3　超低功耗的系統設計方法對于功耗敏感的應用提供了一種很好的解決方案。
