(3) 自動化對象模型

　　OPC客戶程序的開發關鍵在于搞清該動態鏈接庫的封裝結構，也即自動化接口標準。該標準可以用圖6所示的自動化對象模型表示。它主要由六類對象組成：

　　OPCServer:OPC服務器的一個實例。只有創建了OPCServer對象以后才能獲得OPC服務器的信息，它包括OPCGroups的搜索以及OPCBrowser對象的創建;

　　OPCGroups：能夠自動搜集到OPCServer范圍內客戶端創建的所有的OPCGroup對象;

　　OPCGroup:OPCGroup對象的一個實例。它包含所有的狀態信息，并且為OPCGroup中所涉及的OPC- Items提供必要的服務;

　　OPCItems：能夠自動搜集到OPCServer范圍內客戶端創建的對應相應的OPCGroup中的所有的OPCItem對象;

　　OPCItem：一個自動化對象，它包含“位號”的定義，當前值，狀態信息，最后更新時間;

　　OPCBrowser：瀏覽服務器中所有“位號”名稱的對象。對于每個OPCServer只能創建一個OPCBrowser對象。

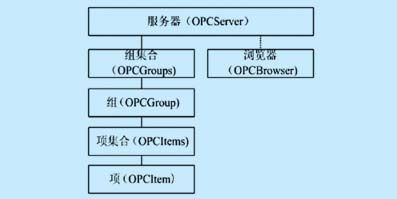

　　圖6 自動化對象模型

　　3.3 實現PID控制的OPC客戶程序

　　(1) 使用VB開發OPC應用程序

　　利用VB開發OPC應用程序時，實現OPC自動化接口的OPC包裝DLL是必須的，這個OPC包裝DLL一般應該是由OPC服務器的供應商提供的，為OPC客戶程序的軟件開發提供了具有良好接口的工具。本文使用為OPC基金會的OPC包裝DLL進行說明。

　　因為在新建的VB工程里OPC包裝DLL還沒有注冊，必須先用下述方法對OPC包裝DLL進行注冊：

　　從VB菜單里選擇[工程(P)]-[引用(N)];

　　在[可用的引用(A)]的一覽表示中，選擇對應的OPC包裝DLL的文件名，這里選擇[OPC Automation 2.0];

　　(2) 實現步驟

　　用VB編寫OPC客戶端程序包含以下步驟：

　　添加服務器的引用，創建OPC服務器對象，并將客戶程序與服務器相連;

　　創建組集合并添加組對象;

　　添加OPC項，利用OPCBrowse方法瀏覽整個服務器中所有的項，選擇需要的項，將其添加到規定的組中，并顯示其值和狀態;

　　在主畫面中顯示添加的組和項。

　　(3) 程序設計

　　圖7是以VB實現的具有PID功能的OPC同步客戶程序。

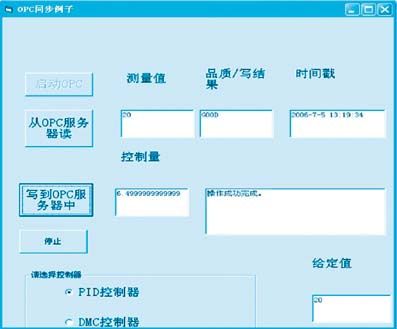

　　圖7 實現PID控制的OPC客戶程序

　　該單回路控制過程為自衡非振蕩，具有相互影響的雙容過程。其數學模型可用如下傳遞函數描述：

　　G(s)=

　　式中， Kp， Tp，τ為過程的增益、時間常數和時滯。式中的各參數可根據階躍響應曲線用圖解法求得。

　　下面給出確定傳遞函數的參數的方法：設圖7中的控制量為q，測量值為y(∞)，新的穩態值為設定值，增益K可由輸入輸出的穩態值直接算出

　　，而Tp，τ則可以用作圖法確定。為了能夠隨時調用在OPC服務器上采集的測量值y并繪制出相應的階躍響應曲線，這里把選擇的數據存放在指定的數據庫中(采用SQL2000數據庫)。同時也是為了在進行算法的仿真的時候，既可以從歷史數據庫中取數據，也可隨著數據的采集，可以不斷刷新數據，進行算法的優化，如圖8所示。

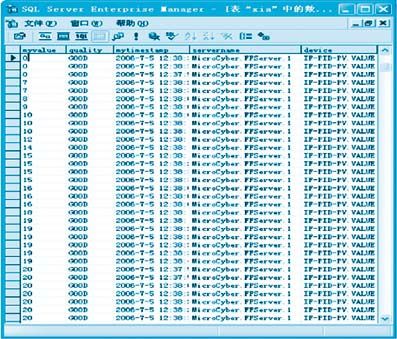

　　圖8 SQL server數據庫中存取OPC服務器數據

　　4、結束語

　　通過FF現場總線的過程控制實驗系統的設計過程，論述OPC技術，目的是希望通過VB去開發OPC自動化接口的客戶應用程序，實現PID控制算法到OPC 客戶應用程序的應用編程，方便用戶的使用和系統的維護和升級，同時研究SQL Server 2000的數據庫系統，用于歷史數據的存取以及算法的仿真。如何實現更加復雜的先進控制算法，可以使用OLE自動化技術來實現VB與Matlab混合編程，即用VB編寫OPC客戶端程序來實現數據通信，而利用Matlab進行先進控制算法的編寫，從而對現場數據進行分析，是下一步研究的重點。
