考慮到1200mAh的典型容量，單節滿充的鎳氫電池大約可以維持電推剪連續運行40分鐘左右。電池滿充約需12小時左右。

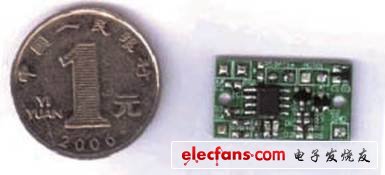

　　圖7為充電式電推剪SX8121控制板的PCB，因?yàn)槌潆娀芈泛?jiǎn)單，外圍器件較少，其尺寸非常小。

　　圖7 充電式電推剪PCB

　　測試表明，單節鎳氫電池驅動的剃須刀在穩定運行時耗電流也在1.1A左右，

　　所需的力矩與電推剪相當。

　　結論

　　與傳統的兩節電池驅動的方案相比，SX8121僅需1節電池即可控制馬達的驅動，控制電路不需要MCU。SX8121自帶的電池電壓檢測功能非常適合于充電回路的設計，且有效防止了電池過度放電和泄露。
