圖文結合,教你如何制作雙絞線水晶頭
2017年10月23日 13:58 作者： 用戶評論（0）
經常使用雙絞線，但有時又不想跑腿去買，那不如自己買些材料放在家里需要的時候，自己制作一個。下面就分享了最簡單的雙絞線水晶頭做法，一起來學學吧！
雙絞線有兩種類型：直連網線和交叉網線。直連網線又稱平行線，主要用在集線器（或交換機）間的級聯、服務器與集線器（交換機）的連接、計算機與集線器（或交換機）的連接。交叉線主要用在計算機與計算機、交換機與交換機、集線器與集線器之間的連接、計算機與路由器、路由器與路由器之間的連接。
網線制作步驟

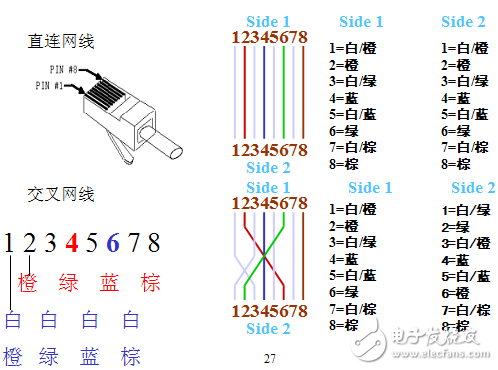

制作直連網線：兩端都按EIA568B標準排列線序。
制作交叉網線：一端按EIA568A標準排列，另一端按EIA568B標準排列。
制作步驟：

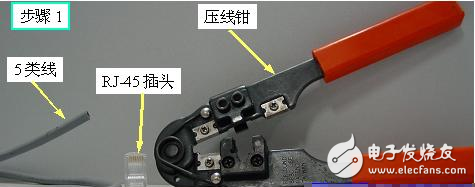

1）準備

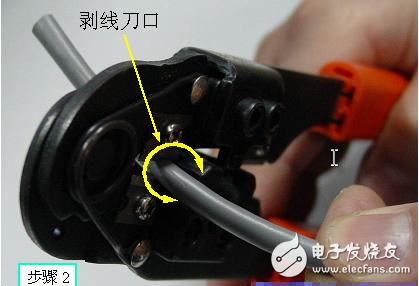

2）轉被剝線（剝?nèi)ネ馄?cm，不宜太長或太短）

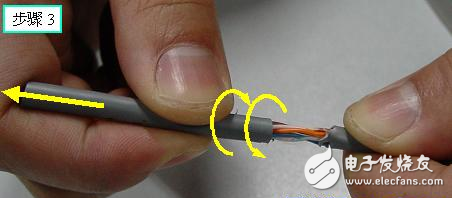

3）抽出外套層

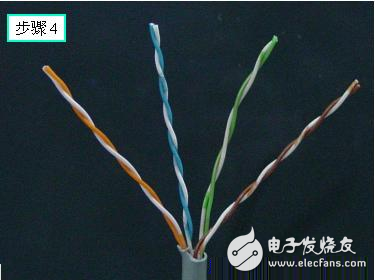

4）露出4對電纜

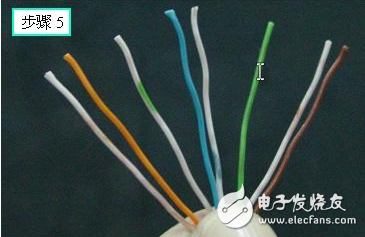

5）按序號排好
圖中線序為568B
6）排列整齊
7）剪斷
8）剪斷后

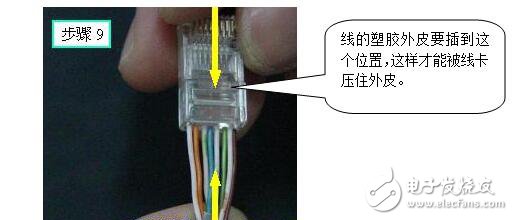

9）放入插頭

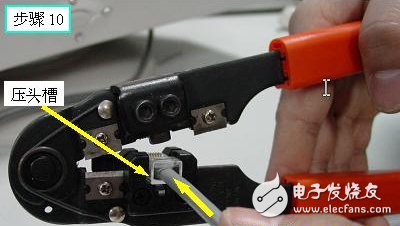

10）準備壓實

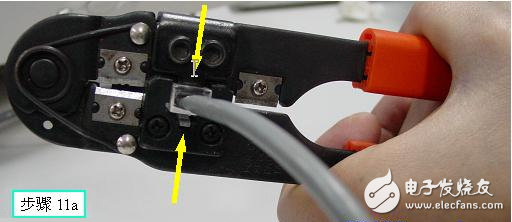

11A）壓緊

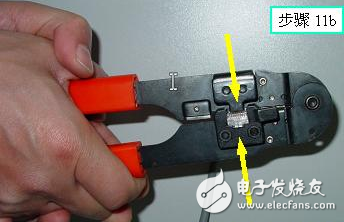

11B）壓緊
12）完成并測試
