用于MIMO的二元PIFA天線陣 - 全文
本文側重研究多頻天線,特別是覆蓋較低工作頻段的多頻天線,其中介紹的天線陣實現3個頻段(885~915 MHz,1 760~1 870 MHz和2 450~2 510 MHz)的工作特性,最低頻段可以覆蓋到900 MHz,并給出了多頻天線的工作特性。
1 天線設計
由于手機尺寸有限,需選擇尺寸小的三頻天線作為天線單元。這里選擇D.Kim在文獻里介紹的一款3頻天線。如圖1所示,有兩種方法放置天線。當短邊相鄰時,雖然天線的間距較小,但是它們的隔離度更高。一個簡單的解釋是由于PIFA天線上的電流和電壓分布。在天線的開路端,電流為零,電壓和電量最大。如果天線的開路段很近,如圖1(b)所示,那么它們之間就會有很強的電磁耦合。

?
圖1 放置天線的兩種方法

?
圖2 兩種放置天線的S參數

?
圖3 天線被連接帶相連時的俯視圖

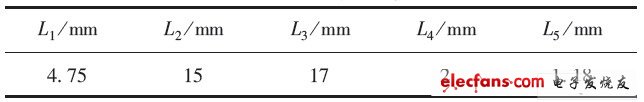

表1 連接帶的設計參數

?
雖然選擇了最好的方式來放置天線,但耦合依然很大。一種方法是使用懸空且和兩個天線相連的連接帶來減小耦合。天線的S參數特性如圖4所示,可以看出連接帶可明顯降低天線的耦合度。圖5~圖7所示給出了天線在3個工作頻段時的方向圖。

?

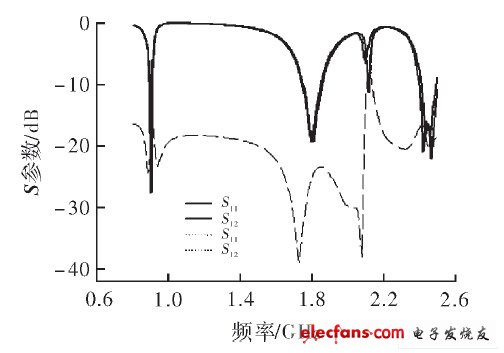

圖4 天線的S參數特性

?

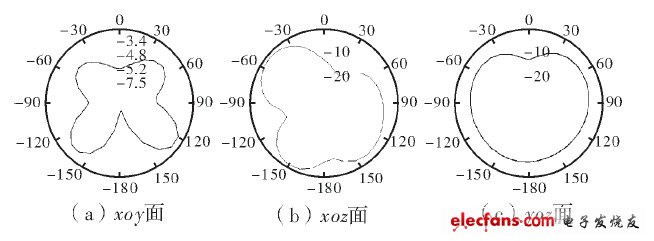

圖5 低頻頻段的方向圖(f=0.9Ghz)

?

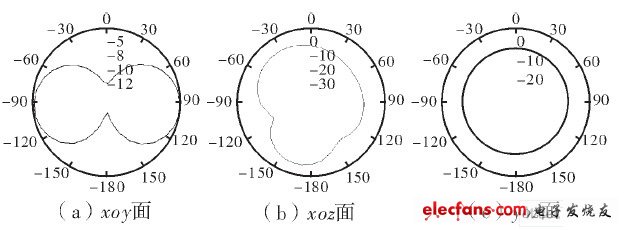

圖6 中頻頻段的方向圖(f=1.8Ghz)

?

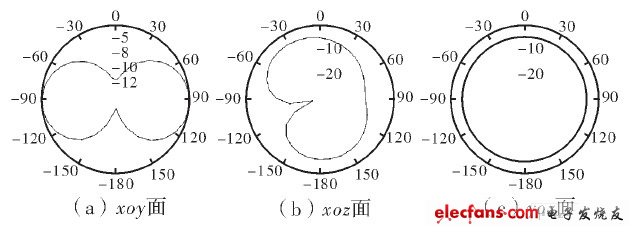

圖7 低頻頻段的方向圖(f=2.45Ghz)
另外一種是使用FR4材料以及小地板來減小耦合,天線結構如圖8所示,天線陣的S參數仿真結果如圖9所示。可以看出,在整個工作頻段內,天線陣實現了低于15 dB的隔離度,并實現了較好的匹配效果。

?

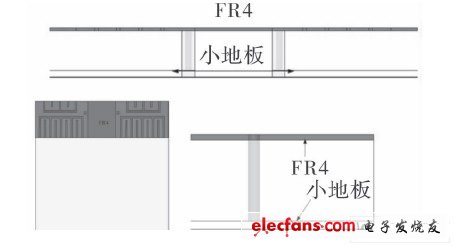

圖8 使用FR4材料以及小地板的天線陣

?

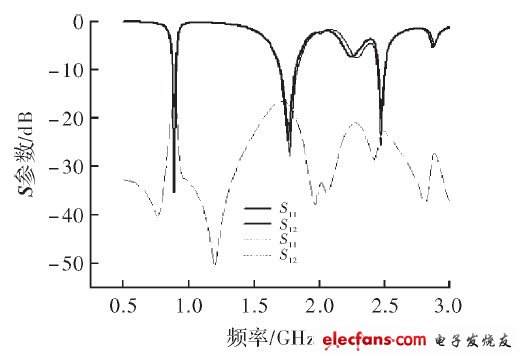

圖9 天線陣的S參數仿真
2 結束語
本文介紹一個可用于MIMO的二元PIFA天線陣,其中每個天線單元工作于3個頻段。提出了兩種方法來減小天線間的隔離度。一種是使用懸空且和兩個天線相連的連接帶。另外一種是使用FR4材料以及小地板。仿真結果顯示,在工作頻帶內可以獲得15 dB的隔離度而不明顯影響輻射單元方向圖。
