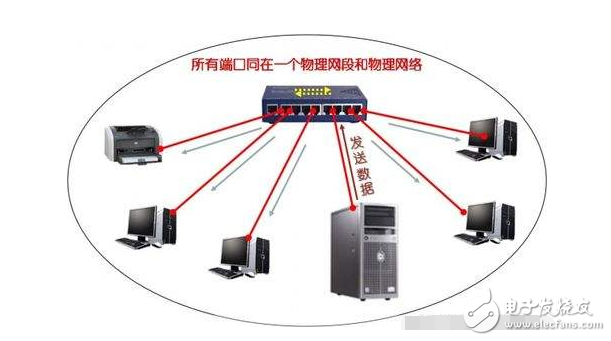

網絡集線器，屬于數據通信系統中的基礎設備，它和雙絞線等傳輸介質一樣，是一種不需任何軟件支持或只需很少管理軟件管理的硬件設備。

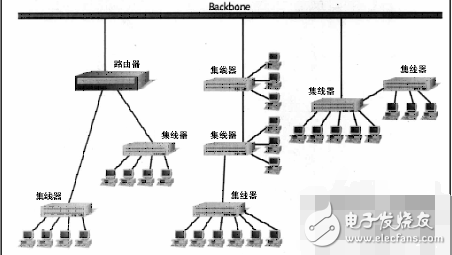

　　它被廣泛應用到各種場合。集線器工作在局域網（LAN）環境，像網卡一樣，應用于OSI參考模型第一層，因此又被稱為物理層設備。集線器內部采用了電器互聯，當維護LAN的環境是邏輯總線或環型結構時，完全可以用集線器建立一個物理上的星型或樹型網絡結構。在這方面，集線器所起的作用相當于多端口的中繼器。其實，集線器實際上就是中繼器的一種，其區別僅在于集線器能夠提供更多的端口服務，所以集線器又叫多口中繼器。

　　家里的網絡集線器設置

　　一．必要條件：二臺機子，都是WindowsXP操作系統．一條ADSL寬帶線路，一個ADSLmodem，一個HUB（集線器，也可以是4口的交換機）路由器可當交換機用，三條網線．

　　二。硬件設置：Modem的網線連到HUB，HUB再引出二根網線連到二臺電腦網卡．

　　三。軟件設置1．主機軟件設置

　?。?）把寬帶連接共享出來：打開寬帶連接的屬性頁，切換到”高級”標簽，把”Internet連接共享”幾項都打上勾．

　?。?）設置網卡屬性：本地連接－屬性－Internte協議（TCP/IP）-屬性IP地址：192.168.0.1子網掩碼：255.255.255.0默認網關：192.168.0.1

　?。?）DNS服務器地址：請打開命令行程序：開始-所有程序-附件-命令提示符，輸入：ipconfig/all再回車，抄下DNSServers.我的是202.96.107.29和202.96.107.282.客戶機軟件設置

　?。?）設置網卡屬性：本地連接－屬性－Internte協議（TCP/IP）-屬性IP地址：192.168.0.2子網掩碼：255.255.255.0默認網關：192.168.0.1

　?。?）DNS服務器地址：請打開命令行程序：開始-所有程序-附件-命令提示符，輸入：ipconfig/all再回車，抄下DNSServers.我的是202.96.107.29和202.96.107.28

　　宿舍/家庭一般不止一臺電腦，這里假設為4臺電腦共享上網，因此需要組建一個局域網。組網主要有以下兩種方式：

　　一。通過HUB（集線器）/交換機（型號太多，具體不說了。5口的就可以，買的時候說明以下你是幾臺電腦用，就說是家庭個人用就可以）連接。 1.需要設備

　　HUB 一個 25~45元 網線 1元/米

　　（注意：網線有兩種掐法所以掐前最好說明是與HUB連接）外置貓（通常辦寬帶的時候會給）

　　1.具體步驟

　　首先，用網線將各個機器與HUB相連接，除WAN口外隨便那個口都可以。確保HUB指示燈都點亮。不亮的話更換網線或插口，將WAN口與貓相連接，再將貓的另一個口與電話線連接，確保燈已經正常點亮（由于各種貓的指示燈都不同，這里不再說明，具體可以看貓的說明書）。

　　連接完后，開始調試機器（以XP系統為例）。先選定一臺機器作主機用于撥號上網，選好后將其本地連接的IP設置為192.168.0.1子網為255.255.255.0確定設置方法：本地連接》屬性》選擇TCP/IP的屬性（雙擊）》使用以下的IP地址，

　　然后創建一個新的連接 》連接到INTERNET》手動設置我的連接》用要求用戶名和密碼的寬帶連接來連接》（ISP不用添）》添上用戶名和密碼，那是辦寬帶的時候人家給的?！吠瓿?。

　　點那個新建的寬帶連接》屬性》高級》點選，允許其他網絡用戶通過此計算機的。確定

　　然后設置。設置家庭和小型辦公網絡一直下一步》點選此計算機直接連接INTERNET，我的網絡上的其他計算機通過這臺計算機連接到INTERNET》起用文件和打印機共享》一直下一步到完成。重起，撥號上網 以上是主機的設置，接下來設置別的機器依次將他們的IP設置為192.168.0.2

　　192.168.0.3 192.168.0.4 子網都為255.255.255.0網關和DNS都為192.168.0.1

　　設置家庭和小型辦公網絡》其他的相同》此計算機通過居民區的網關或網絡上的其他計算機連接到INTRTNRT》完成。重起。 OK了。這樣就可以一起上網了

　　3.優缺點

　　想必大家也已經看到了，此方法的設置復雜，而且只有在主機撥號的情況下才能上網，比較依賴主機網絡情況相對不穩定。如果主機出問題，那大家都上不了。

　　不過它的優點比較明顯，設備簡單，價格便宜，適合口袋里沒銀子的學生，所以大多數學生宿舍采用的是這一方案二。通過路由實現共享上網1.需要設備

　　路由 一個 100元（推薦TPLINK的TL-R402M）網線4條1元/米

　　2.具體步驟：

　　先把貓連路由的WAN口，然后把各個機器連接到路由上，再把各個機器的IP都改成自動獲取。如果獲取不了的話可以手動設置IP，不過要設置在跟路由同一網段上。以TPLINK的TL_R402M為例。路由IP是192.168.1.1.。那么機器的IP就可以是依次的192.168.1.2。有些的路由是192.168.0.1那么同里就是從192.168.0.2開始，網關和DNS解析都設置成路由的IP，就可以了。

　　然后就是上網部分了，先打開IE，地址欄里輸入192.168.1.1（以TPLINK的TL_R402M為例）。。然后輸入用戶名和密碼，，默認一般都是admin（ 也有些是guest有很多種不過具體情況看路由。）

　　設置向?qū)А愤x擇ADSL撥號PPPOE》把賬號密碼添上，最后保存，就可以了，別的就沒什么可以設置的了最多設置一下小型辦公網絡（都設置成通過網關上網）。那個設不設置都可以的。

　　3.本方按的優點就是設置簡單，而且擺脫了主機的限制，不用主機撥號，路由就能自動撥號然后分給各個機器。帶寬分配更為合理。所以總體速度一般比HUB快，過大家也看到了，100塊錢，這還是我拼了命才砍下來的，一般要120左右。比較貴。

　　后記：以上是4臺機器機器的上網例子。。如果超過4臺的話就需要加個HUB了，集連下去，還是老樣子，把路由分條線連到HUB的WAN口上然后再連機器。。路由一般還是會分配IP的，不行的話手動分配（同網段）。理論上是無限集聯。不過通過實驗最多能連接4個，路由就有點管不過來了
