4 單片機程序設計

　　為驗證系統功能， 將溫度數據作為數據源， 溫度數據的采集由DS18B20 實現。單片機是整個系統的控制核心， 其任務主要有3 個： （1） 控制DS18B20 定時采集溫度數據； （2） 控制數據收發； （3） 驅動鍵盤和顯示電路， 實現人機交互（ 只有主節點具備該功能） 。出于實驗目的，單片機選擇常用的AT89S51， 但實際應用時應選擇低功耗的單片機， 以保證電池供電條件下能持久工作。

?

整個數據傳輸系統 采用一主多從的結構， 主從通信協議是半雙工的查詢方式。主節點定時輪流向各節點發出含有節點地址碼的查詢命令。每個從節點都編有不同的地址， 從節點僅對與自身地址相符的命令作出回應， 將采集的溫度數據發回主節點。采用查詢方式避免了節點間通信的沖突現象， 而且協議簡單， 易于實現。對于實時性要求不高的數據采集應用， 查詢方式足以滿足要求。系統軟件流程如圖6、圖7 所示。

?

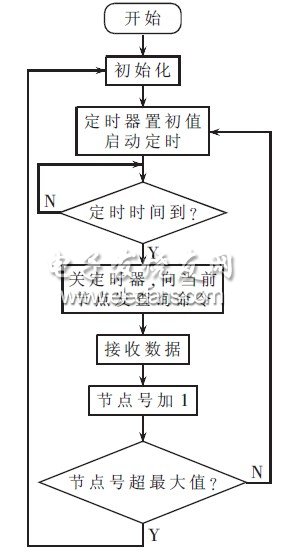

圖6 主節點查詢接收流程圖

?

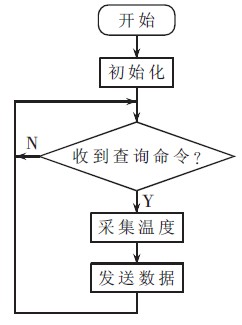

圖7 從節點數據發送流程圖

　　本文提出的CXA1019 與數字技術相結合的無線傳輸方案具有較高的性價比和一定的實用價值， 特別適于節點數量多、成本要求低、數據傳輸量不大的應用場合。

　　經實測， 制作的實驗電路在80 m 內無障礙物的條件下數據正確率為100%。如果對電路進一步優化， 可以擴展通信距離， 優化措施主要有： （1） 加大發射功率； （2） 調整發射與接收端的天線匹配電路至最佳狀態；（3） 采用FSK等抗干擾能力更強的調制方式。另外， 改進制作工藝， 合理化布局布線， 也是提高性能的重要手段。

?
