(1)測試目的：網絡層在各個跳數等級下的時延。

　　(2)測試方法：將多個節點依次排開(形成線型n(n>0)跳排放)，其中節點N1，Nn分別處于兩端，N1向Nn發送二個數據報文(P1，長度為20 B)，同時啟動定時器;Nn收到P1后，反饋一個數據報文(P2，長度為20 B)，N1收到P2后，停止定時器，讀取時間差τ。1次測試將發送1 000次P1，平均時延

。

?

　　(3)測試跳數：1～5跳。

　　(4)測試次數：測試10次取平均值。

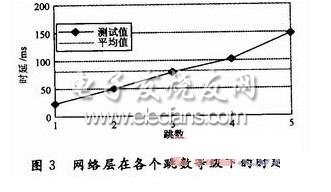

　　(5)測試數據分析：如圖3所示。

?

　　(6)測試結果評估：1跳平均時延22.8ms，2跳平均時延49.2ms，3跳平均時延80ms，4跳平均時延102.6ms，5跳平均時延148.2ms。

　　4.3 移動Sink丟包率測試

　　(1)測試目的：Sink丟包率。

　　(2)測試方法：在網絡中設置1個數據源節點，并以該節點組建一個具有n(n>0)跳的網絡，同時在網絡中設置2個移動Sink節點(節點移動速率為1 m/s)，數據源節點發送0～999號1 000個連續數據包，通過網絡中的其他節點將數據源節點的數據轉發至移動Sink節點，移動Sink節點從與數據源節點相距1跳的位置逐漸遠離數據源節點，記錄Sink節點在不同跳數下丟掉的包序號個數。為了保證測試環境與實際應用環境相一致，在測試過程中，測試環境為室內有阻擋環境，網絡中沒有布設冗余節點，并且安排測試人員在測試環境中穿行，增加測試環境的復雜度。

　　(3)測試跳數：1～5跳。

　　(4)測試次數：測試10次取平均值。

　　(5)測試數據分析：如圖4所示。

?

　　(6)測試結果評估：由于功率比較小(-25dBm，采用2.4GHz小功率時對障礙物的穿透能量弱)，測試過程中環境較為復雜、環境干擾較大，以及網絡沒有布設冗余節點，因此丟包比較嚴重，平均丟包率為5.5%。三跳測試時，有人剛好擋在數據源節點和Sink節點之間，因此，三跳測試的丟包率最高。

　　6 結語

　　本文面向軍事防御、災害監測與救援等危險/惡劣應用環境的共性特點，設計并構建了移動多Sink無線傳感器網絡監測系統。該系統可實現便攜式移動指揮、事件定位、環境信息感知、移動用戶生命監護、多模式交互(語音、圖像、文字等)等5大功能。實驗測試結果表明，當網絡中存在2個移動Sink節點時，網絡平均延時小于100 ms，網絡丟包率小于6%，可滿足對于網絡實時性要求不高的應用。
