1.ADDB（二進制加法：SUB 36）

　　該指令能實現1字節、2字節和4字節二進制數的加法。運算結果被輸出到“結果輸出地址”和“運算輸出寄存器”（R9000）中。另外，被加數、加數和結果輸出地址的字節長度必須相同。

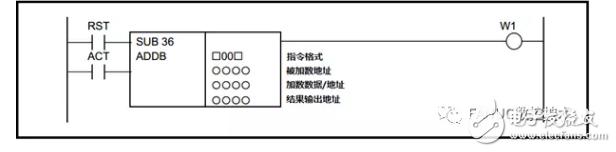

　　指令格式：

　　控制條件：

　?。╝） 復位信號**（RST）**

　　RST=0：不復位。

　　RST=1：復位輸出W1，置W1=0。

　?。╞） 指令信號**（ACT）**

　　ACT=0：不執行ADDB指令，W1不改變。

　　ACT=1：執行ADDB指令。

　　參數：

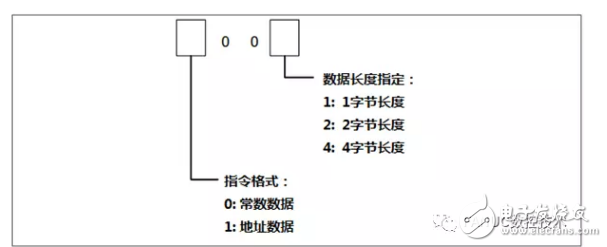

　?。╝） 指令格式

　　指定數據長度（1字節、2字節或4字節）和加數格式（常數或地址）。

　　（b） 被加數地址

　　指定存儲被加數的地址。

　?。╟） 加數數據**/**地址

　　參數（a）決定加數的格式。

　?。╠） 結果輸出地址

　　指定存儲運算結果的地址。

　　錯誤輸出（**W1**）：

　　W1=0：計算正確。

　　W1=1：計算錯誤。

　　如果計算結果超出了指定數據長度，W1=1。并且，結果將被輸出、溢出標志位和其他標志位也會被輸出到運算輸出寄存器R9000中。

　　注意：

　　該指令的輸出只允許單線圈。任何并到W1處的線圈、取反線圈、S置位或R復位都是不允許的。你必須放置單線圈指令作為這個指令的輸出。

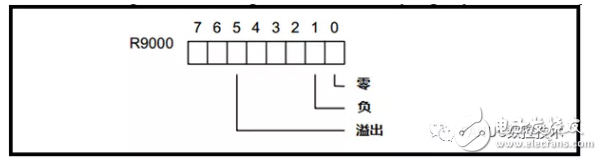

　　運算輸出寄存器**（R9000）**：

　　運算時這個寄存器被置位。如果寄存器的位為1，它們的意義如下：

　　注意：

　　要獲取R9000的狀態，需在緊接ADDB指令后將R9000的各位輸出到R、E等地址。如果直接對R9000的各位進行跟蹤或者觀察，R9000的各位始終不變，但其間接輸出的各位在滿足條件的情況下會接通。
