隨著電子技術的發展，MP3播放器向著大容量，小型化發展。但播放器與存儲器一體化的設計使得MP3難以擴充容量以容納更多的歌曲。將播放器與存儲器分離是MP3目前發展的另一方向。本文介紹了一種利用AVR控制以HOST USB方式讀取U盤的音樂文件并將其解碼的播放的解決方案。本方案同時具備讀取音樂標簽，U盤電子書，貪吃蛇游戲等功能，具有商業價值。

　　1　系統功能簡介

　　本設計主要完成對存儲在U盤中的音樂及文本等信息的讀取操作，能夠完成U盤內MP3音樂數據的播放及標簽信息的顯示，實現播放器與存儲器分離，并在此基礎上完成電子書，貪吃蛇游戲等功能。

　　2　系統芯片選擇

　　本設計MCU選擇ATMEL公司的ATmega64作為主控芯片。ATmega64是高性能、低功耗的8位AVR微處理器，具有先進的RISC結構。64K字節系統內可編程Flash，2K字節EEPROM，4K字節片內SRAM，64個引腳，53個可編程I/O口，具有可工作于主機/從機模式的SPI串行接口音頻解碼芯片選擇芬蘭VLSI公司生產的VS1003。VS1003是一款具有MP3/WMA/MIDI音頻解碼及ADPCM編碼功能的芯片，它包含一個高性能，低功耗的DSP內核VS_DSP，工作數據存儲器，為用戶應用提供5KB的指令RAM和0.5KB的數據RAM。一個串行的控制和數據接口，4個通用I/O口，一個UART，一個高質量可變采樣率的ADC和立體聲DAC，一個耳機放大器和地線緩沖器。

　　USB通信芯片選擇CH375，CH375是一個USB總線的通用接口芯片，支持USB-host主機方式和USB-DEVICE/SLAVE設備方式。在本地端，CH375具有8位數據總線和讀、寫、片選控制線以及終端輸出，可以方便地掛接到單片機等控制其的系統總線上。內置控制傳輸?shù)膮f(xié)議處理器，簡化常用的控制傳輸。支持低功耗模式。

　　3　系統硬件電路設計

　　3.1　MP3解碼芯片與ATmega64的硬件連接

? ? ? ? ?VS1003使用同步串行總線SPI通信，ATmega64內部集成有SPI總線控制器，故將SCLK，MOSO，MOSI直接與MCU的SPI控制引腳相連接即可。另外將XCS，XRES，DREQ，XDCS分別于PB4~PB7相連接，即可完成對解碼芯片的控制。

　　3.2　CH375與ATmega64的硬件連接

　　本設計中，CH375工作在HOST模式下，八位雙向數據總線D0~D7分別于MCU的PD0~PD7相連接，實現數據與命令的并行傳輸。A0，RD，WR，INT，CS分別于PC3~PC7相連接。這種連接可以很方便的將CH375掛接到各種MCU系統總線上。

　　3.3　彩屏與ATmega64的硬件連接

　　彩屏與MCU實現并口數據命令傳輸，將其16位數據命令口與MCU的PA0~PA7以及PE0~PE7相連接，另外將彩屏的片選CS，數據命令選通RS，寫選通WR，讀選通RD，及復位RST分別于MCU的PG0~PG4相連接。

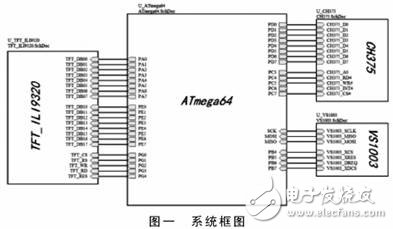

　　3.4 系統連接框圖如圖1

　　系統啟動后，在ATmega64的控制下，首先將數據從U盤中取出，如果是音頻數據，則直接送入VS1003進行解碼，VS1003將接收到的數據解碼后轉換為模擬音頻后，通過功率放大器輸出。若收到的是文本數據，則進行字符格式轉換，并在液晶屏上顯示出來。

　　4　系統軟件設計

　　系統軟件的設計主要分為VS1003的驅動程序，CH375的驅動程序，彩屏的驅動程序以及整體的整合。（分別為：vs1003.cch375.c TFT_ili9320.c mp3_play.c ）

　　4.1　FAT文件系統管理

　　一個FAT文件系統包括四個不同的部分。保留扇區，F(xiàn)AT區，根目錄區，數據區。其中保留區中的第一個分區必須是BPB，也稱作“引導扇區”，因為它含有對文件系統進行識別的關鍵信息，計算機將以此信息識別存儲器文件格式，因此十分重要。

　　FAT區包含有兩份文件分配表，這是出于系統冗余考慮，盡管它很少使用，即使是磁盤修復工具也很少使用它。它是分區信息的映射表，指示簇是如何存儲的。根目錄區是在根目錄中存儲文件和目錄信息的目錄表。在FAT32下它可以存在分區中的任何位置，但是在早期的版本中它永遠緊隨FAT區域之后。數據區是實際的文件和目錄數據存儲的區域，它占據了分區的絕大部分。

　　4.2　U盤的讀取

　　由于CH375內置控制傳輸?shù)膮f(xié)議處理器，因此讀取U盤可以通過控制CH375的寄存器來進行U盤的讀取。CH375以C語言子程序庫提供了USB存儲設備的文件級接口，這些應用層接口API包含了常用的文件級操作，可以移植并嵌入到常用的單片機程序中。CH375的U盤文件級子程序庫具有以下特性：支持常用文件系統，支持多級子目錄，可以支持小寫字母或者長文件名，支持文件打開、新建、刪除、讀寫以及搜索等。CH375的文件級子程序庫需要大約600Byte的隨機存儲器RAM作為緩沖區。文件級子程序庫的所有API在調用后都有操作狀態返回，但不一定有應答數據。主要子程序如下：

　　（1）初始化CH375芯片： CH375Init; （ 2 ）打開文件：CH375Fileopen;（3）枚舉或者搜索文件：CH375FileEnumer;（4）關閉文件： CH375FileClose; （5）以扇區為單位從文件讀數據：CH375FileReadX; （ 6 ）以扇區為單位向文件寫數據：CH375FilewriteX。

　　4.3　VS1003的讀寫控制

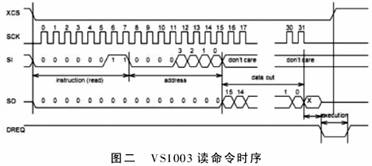

　　VS1003的寄存器用下列順序讀出，如圖二。首先將XCS片選拉低以選擇芯片，再通過SI線發送8位的讀操作碼（0x03）和8位的地址。在地址被VS1003芯片讀入后，SI上的數據將被忽略。相應地址的16位數據將從SO線移出。當數據全被移出后XCS需拉高。

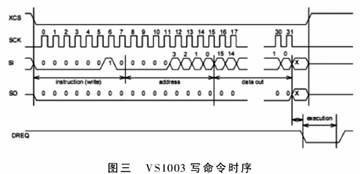

　　VS1003的寄存器須按以下的順序?qū)懭耄鐖D三。首先將XCS片選拉低，再通過SI線發送8位的讀操作碼（0x02）和8位的地址。隨即發送16位的數據字。當最后一位被移入且最后的時鐘已發送，必須將XCS拉高以完成寫操作。

　　4.4　MP3的播放

　　當執行音樂播放程序時，ATmega64芯片首先從U盤中預取標簽信息，經過分析，由Unicode到GBK編碼的轉換，再取字模，最終在LCD上顯示;之后開始取音樂文件的數據，送到VS1003芯片，VS1003開始解碼并在音頻接口發出音頻信號。當按下暫停鍵時，暫停取數據，上一曲、下一曲時跳出取數據循環。

　　4.5　其他軟件設計

　　1.音樂標簽的軟件設計。本系統可以讀取的音樂的標簽有ID3V1、ID3V2，當要區分這兩個標簽時可以用程序讀取音樂文件的開頭和結尾，利用其標志符“ID3”、“TAG”來區分其具有哪一個標簽。但是標簽中的文字編碼也包括UNICODE、GBK，具體的區分也要查找相關的標志符。

　　2.文檔閱讀的軟件設計。GBK的編碼中會帶有ASC碼，而GBK碼占兩個字節，ASC碼占一個字節，如果在取文件過程中恰好取到GBK碼的每二個字節，那么以后的內容在LCD上的顯示將全部為亂碼，特別是在向上翻頁的時候（文檔內容在LCD上的顯示還要判斷回車以及其它字符，這樣就會造成每一頁具體讀了多少字節，顯示了多少字節都不一樣）。最終解決辦法是用一個數組記錄每一次翻頁共顯示了多少字節（不是讀取了多少字節）。

　　3.在TFT上顯示字符和漢字。對于TFT液晶，沒有具體的字模存儲在控制芯片中，只能是整體系統的存儲。而且漢字的Unicode和GBK編碼并不相同。筆者把具體的字庫存儲在了要讀取的優盤根目錄下（對應的字模文件是ST16.BIN KT16.BIN）。對于Unicode到GBK的轉換，筆者把轉換文件也存儲在了優盤的根目錄下面（對應文件是UNITOGBK.SYS）。

　　5　結束語

　　經測試，本設計能夠讀取并播放U盤中MP3文件，音質清晰悅耳，無延時和跳幀現象。能夠讀取U盤中txt文檔以實現電子書功能。內置的貪吃蛇游戲也可以順利實現。由于本設計采用播放器與存儲器分離的方式，因此存儲空間不受限制，自由度較大，這比一般MP3播放器更具有優勢。
