海燕CS37-2機顯像管饋電電路圖

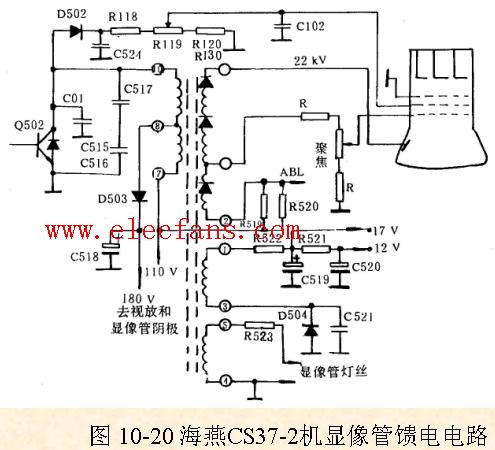

圖10-20是海燕CS37-2型彩色電視機的顯像管饋電電路圖。 燈絲電壓由行回掃變壓器④、 ⑤繞組經限流電阻R523供給。 加速極電壓則由D502對逆程反峰脈沖整流, 經C524濾波后由R118、 R119、 R120、 R130分壓后供給, 高節R119可調節電壓的大小。 聚焦極電壓和陽極高壓由多級一次升壓繞組供給, 其中在三分之一處抽頭, 經電阻分壓后供給聚焦極。 聚焦微調電阻也封在變壓器里, 只露一個旋柄在外。 聚焦電壓由一根高壓引線直接引到顯像管管座的聚焦極引出端且封閉較好。 陽極高壓由全部高壓繞組供給, 由高壓引線帶一圓帽鉤掛套吸在顯像管錐體的高壓嘴處。 顯像管電子束電流是隨畫面內容大幅度變化的, 故要求高壓電源調整特性要好, 否則將引起光柵幅度變化, 聚焦和會聚也會惡化。為此, 有些電視機加有高壓穩定電路。
電路圖如下：
