如何通過升壓或降壓電源變換電路進行電壓轉換
首先，將兩塊7V/1A的電池板并聯，得到7V/2A的電池板，兩塊電池板并聯的作用是電池的功率大一些，電流也大一些，最大電流可達 2A。
然后就是7V轉12V了，可是使用升壓芯片，直流升壓芯片種類挺多，比如常用的LM2577、BT2013、BT2014、MC34063等。
下面以MC34063舉個例子，MC34063可用于升壓或降壓電壓電源變換，電源輸入范圍2.5V~40V，輸出電壓范圍1.25V~40V，輸出電流1.5A，其輸出電壓公式為VOUT=1.25×(1+R2/R1)。

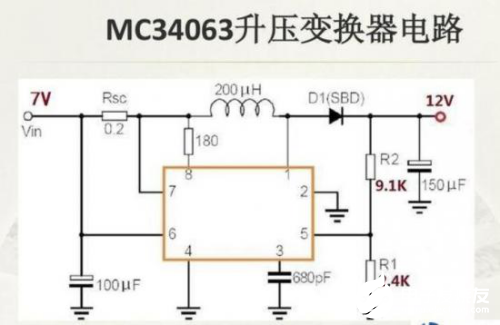

原理如下圖所示：只要更換電阻R1和R2的值，即可改變輸出電壓，本人選擇R1=2.32K，R2=20K，代入公式VOUT=1.25×(1+20/2.32)≈12V。
MC34063電路圖
MC34063模塊
兩塊電池板串聯成14V/1A
14V變12V的電路挺多，也可以使用上圖的MC34063電路，該芯片既可降壓也可升壓。其實最好是知道12V的具體用途，才能有針對性的設計簡單而有效的電路。
假如想設計12V的電源給12V的電池充電，那完全沒必要轉換了，兩塊電池板串聯的14V就可以直接充，電池充滿一般1.15倍左右的標稱電壓，所以12V的電池充滿約14V左右，所以使用14V的充電器才能把電池充滿。
