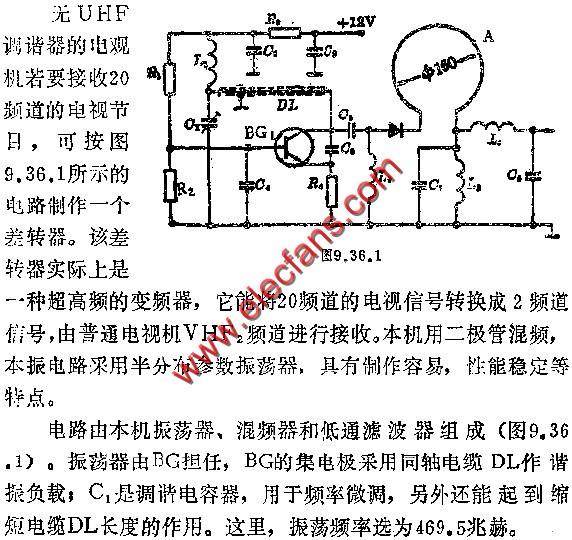

20頻道差轉器電路圖

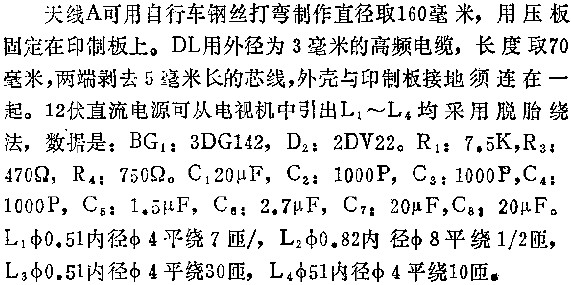

20頻道的電視信號由天線A接收，經二極管與本振信號混頻，通過低通濾波器L4、C8遷出2頻道的電視信號，然后連接于電視機接收天線。這樣電視機就能在2頻道位置接收20頻道的節目了。由于本機的混頻器頻帶較寬，若改變本振頻率，還能接收20頻道以外的UH電視廣插。
