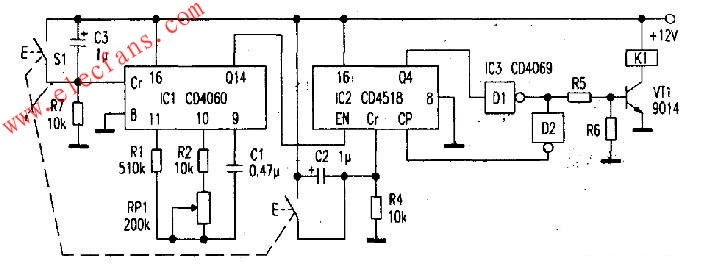

電源經C3、R7、C2、R4構成上電復位，使ICl、IC2復位，輸出為0，CD4518的Q4輸出低電平，經D1反相后為高電平，VTl導通，繼電器K1吸合。CD4060內部（（9）、（10）、（11）腳）門電路加上R1、R2、RPl、C1構成的多諧振蕩器，作為時鐘信號，經CD4060組成的2級分頻從Q14輸出至CD4518計數器（下降沿觸發），當CD4060輸出的第8個脈沖經CD4518后，IC2的Q4腳輸出高電平，經Dl反相為低電平，VTl截止，繼電器Kl釋放。
同時。D1的輸出信號經D2反相為高電平，送至CP端，使CD4518輸出狀態保持不變。調節RPl。改變時鐘頻率為細調。改變CD4060和CD4518的輸出接線方式可粗調定時時間。S1為復位按鈕，無論定時工作在什么狀態，按下S1，定時將從頭開始。
