為了進行正確電流測試，工程師需要在使用前對電流探頭進行消磁和校零調節，消磁可以消除電流探頭的寄生磁場，否則會產生零點的漂移和測量誤差，每次進行消磁后，都需要調節探頭的零點，消除存在的偏移。電流探頭接到示波器的通道后，一般在示波器界面上會自動顯示安培單位，還需在示波器上菜單AutoZero 功能單擊操作可完成消磁和自動校零，有些電流探頭在探頭上就有Deqauss/AutoZero按鈕，按一下AutoZero按鈕，會消除測量系統中存在的任何DC偏置誤差。

下面將通過實例給大家作以說明：

如何使用TCPA300電流放大器和電流探頭進行電流測試

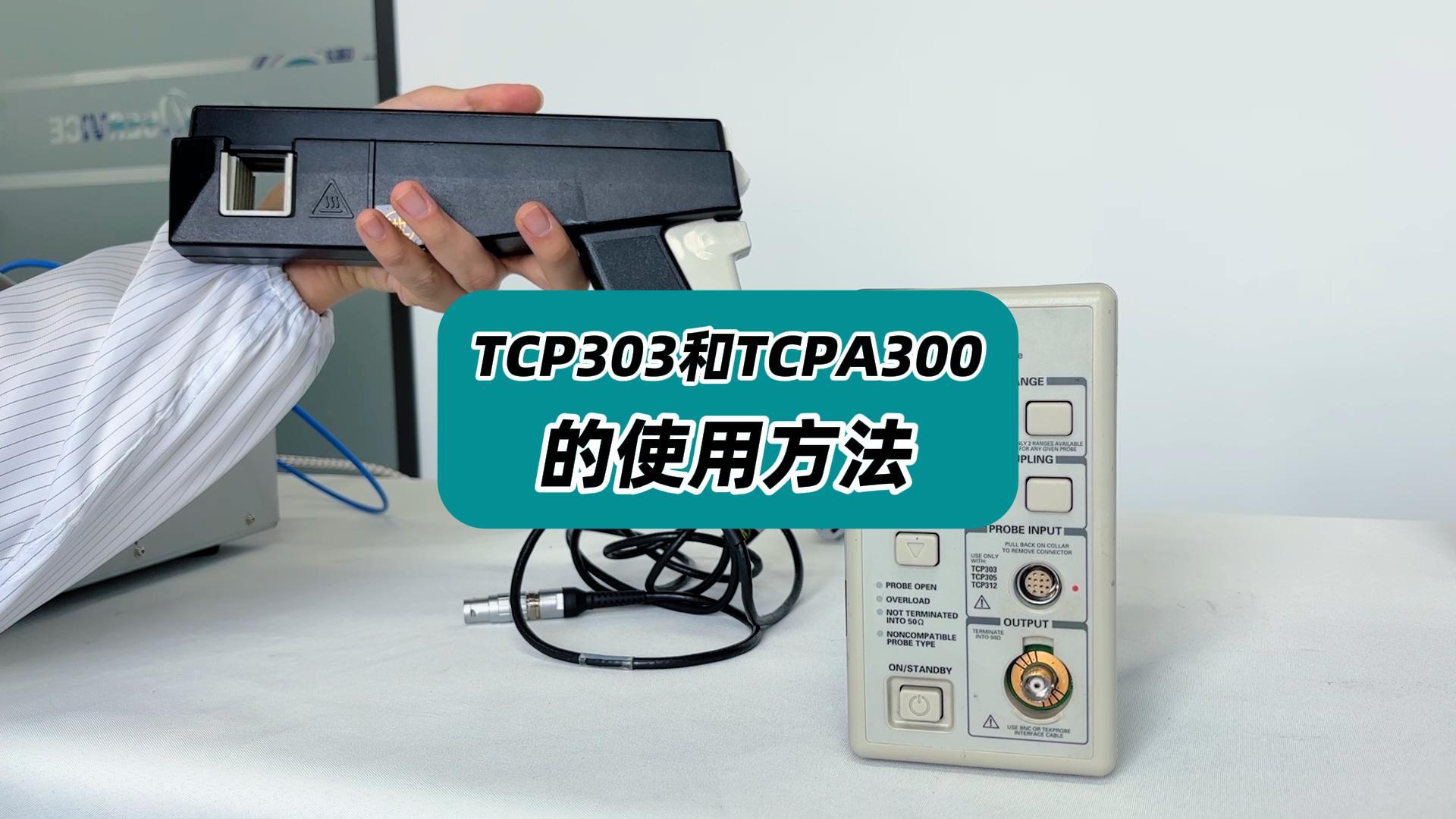

下圖是泰克TCPA300/TCPA400電流探頭系統。

泰克TCPA300+TCP312/TCP305/TCP303電流探頭系統使用步驟如下：

Step1. 將探頭接入放大器，并鎖緊;

Step2. 將放大器與示波器連接;

Step3. 將探頭的鉗口閉鎖，不接入任何被測線纜，如圖所示;

Step4. 完成上述設置后，點擊下圖中的按鈕4，進行自動消磁和調零;

Step5. 消磁完成后，Autobalance 的指示燈為綠色;

Step6. 把被測的導線利用電流鉗夾住，然后鉗口閉鎖;

Step7. 使用“自動設置”調節示波器，顯示穩定波形，讀取示波器顯示屏幕上的測量值。
