近日某院校送修一臺羅德與施瓦茨頻譜分析儀FSW43，客戶反饋上報錯UNCAL/IF OVLD，對儀器進行初步檢測，確定與客戶描述故障一致。本期將為大家分享本維修案例。

下面就是羅德與施瓦茨-FSW43維修情況

羅德與施瓦茨頻譜分析儀FSW43報錯UNCAL/IF OVLD維修

一、頻譜分析儀維修型號：羅德與施瓦茨-FSW43。

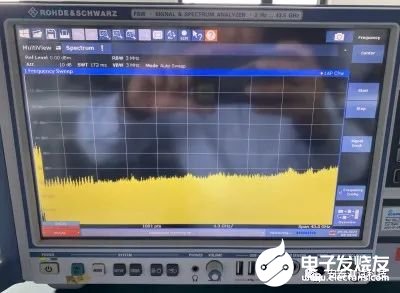

二、報修故障：自校準失敗，報錯UNCAL/IF OVLD，低頻段測試信號異常。

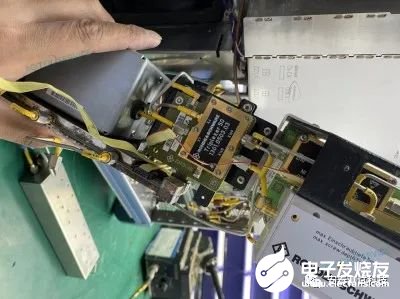

三、故障檢測：報錯UNCAL/IF OVLD。經過工程師拆機檢測，對內部元件進行詳細檢測，確認前端模塊和電子開關損壞。

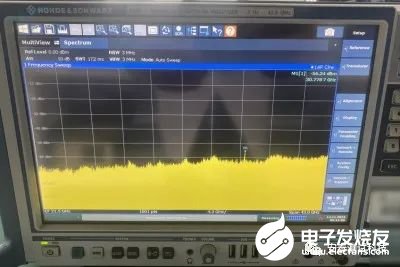

四、維修措施：更換前端模塊和電子開關，調整檢測，對儀器模塊進行整機檢測；清理內部積灰，調整檢測儀器，自校準PASS，測試信號正常，指標合格。

安泰維修全面檢測確認儀器沒有問題后返還給客戶。

當出現問題時，一定要找專業靠譜的頻譜分析儀維修中心進行售后維修。以下是安泰維修中心小編整理的一份FSW43應用特點：

頻率范圍覆蓋從2 Hz 至 43.5GHz （加外部諧波混頻器可擴展至110GHz）

相位噪聲低至-137dBc/Hz@1GHz,10kHz頻偏

WCDMA 鄰信道功率比測試88dB動態范圍(噪聲消除功能打開)

160MHz分析帶寬

8 GHz范圍內低至0.4dB測量不確定度

高分辨率的12.1寸觸摸屏方便操作

支持多任務并行測量及顯示

詳細介紹

全新高性能R&SFSW信號與頻譜分析儀滿足客戶高性能需求，提供低相位噪聲，寬分析帶寬和直觀性操作，使得測試工作快速簡單。

特點

射頻性能滿足苛刻需求

的相位噪聲 – 是雷達和通信應用振蕩器測試的理想工具

振蕩器，頻率合成器和發射機系統的研發人員將從R&SFSW突出的相位噪聲測量動態范圍性能中獲益。在偏離載波中心頻率10kHz位置，R&SFSW相位噪聲在1GHz中心頻率處可達到-137dBc（1Hz），而在10GHz中心頻率處可達到-128dBc（1Hz）。偏離載波中心頻率100kHz位置，相位噪聲在相同中心頻率處分別為-110dBc（1Hz）和-90dBc（1Hz）. 在相位噪聲性能上R&SFSW越前一代分析儀多達10dB。

以上，就是安泰儀器租賃/維修中心小編為大家講解的羅德與施瓦茨頻譜分析儀FSW43頻譜分析儀上電開機沒反應。關于其他儀器維修案例詳情，可持續關注安泰測試科技公眾號。
