線路布局標桿 佳能5D III內部?jī)?yōu)美電路設計(圖文)

454398 ? 來源:本站整理 ? 作者:秩名 ? 2012-07-27 13:57 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

Roger Cicala在收回一臺用于出租的幾乎全新的 佳能 5D Mark III 相機后,發現里面有一顆松動的螺絲嘩啦作響。在經過一番考慮之后,他決定自己動手拆機取出螺絲,于是我們也得以一飽眼福。

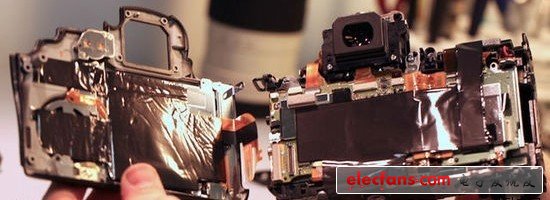

Roger Cicala在收回一臺用于出租的幾乎全新的 佳能 5D Mark III 相機后,發現里面有一顆松動的螺絲嘩啦作響。

打開后蓋

在打開5D III的后蓋之后,立即就能看到它與5D II的不同之處:后蓋與相機主板之間只有一條排線連接。后蓋與主板的電路均使用黑色膠質塑料覆蓋著,用以保護內部零件(也可能起到電屏蔽作用)。 Roger表示在其他相機內部從未看到過類似處理。這是一件非常令人欣慰的事,可能也解釋了為何松動的螺絲沒有進一步破壞相機內部。

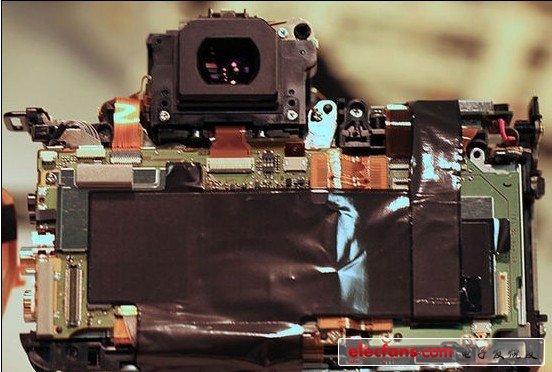

主板電路的設計也有一些改變:所有的排線都非常短,直接連接到需要連接的地方,沒有來來回回的長排線

主板

主板電路的設計也有一些改變:所有的排線都非常短,直接連接到需要連接的地方,沒有來來回回的長排線。另外還有一些地方使用線束(左上角)代替了排線??傮w來說,新相機內部電路設計更好,而且絕緣性更高。

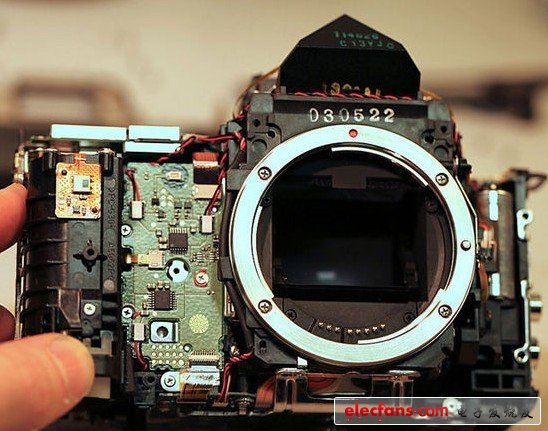

相機正面的電路同樣簡潔而組織得體。沒有長電線,線對被緊緊地扎在一起,并用塑料掛鉤定位

打開前蓋,可以看到電路

相機正面的電路同樣簡潔而組織得體。沒有長電線,線對被緊緊地扎在一起,并用塑料掛鉤定位。Roger表示這種良好的處理方式并不常見。

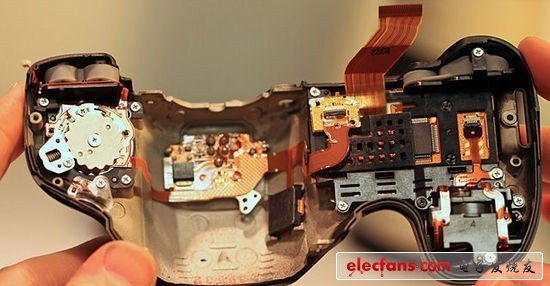

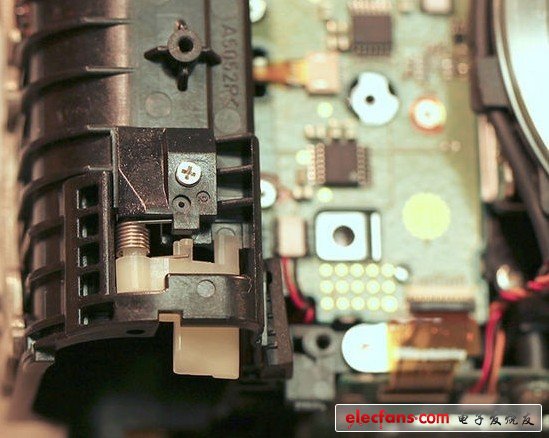

一個小細節展示了5D III設計上的改進:用螺絲固定的電池卡扣做的非常容易更換

小小細節

一個小細節展示了5D III設計上的改進:用螺絲固定的電池卡扣做的非常容易更換。在其他相機中(包括5D II),要更換電池卡口需要將機器“大卸八塊”,而對5D III來說只需要幾分鐘就能輕松完成。

一個小細節展示了5D III設計上的改進:用螺絲固定的電池卡扣做的非常容易更換

機器頂部

一個小細節展示了5D III設計上的改進:用螺絲固定的電池卡扣做的非常容易更換

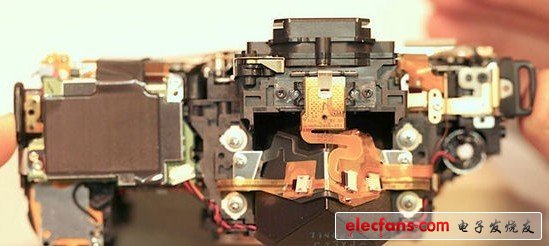

干凈整齊的排線和線路

相機頂部沒有什么特別之處,仍然能看到到處都是干凈整齊的排線和線路。注意這臺相機還沒有經過“漏光修理”,頂蓋內沒有貼上黑膠布。

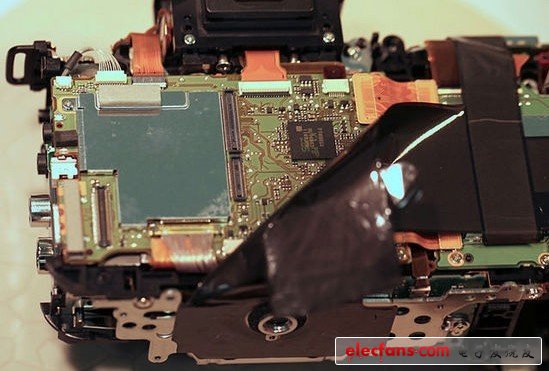

回到相機后面。覆蓋的塑料膠布很容易揭起,同時Roger也發現了松動的螺絲――由于內部有良好的保護

覆蓋的塑料膠布

回到相機后面。覆蓋的塑料膠布很容易揭起,同時Roger也發現了松動的螺絲――由于內部有良好的保護,所以它沒有到處亂跑,損壞其他地方。

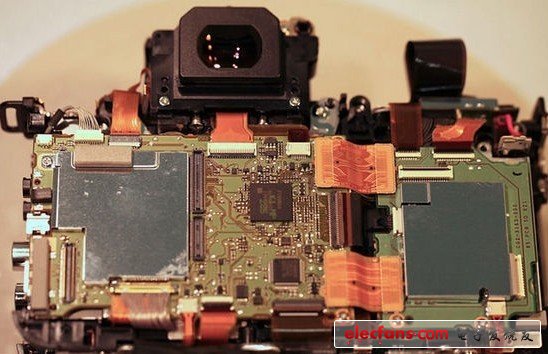

將膠布全部揭開,我們能看到5D III內部?jī)?yōu)美的電路設計

電路

將膠布全部揭開,我們能看到5D III內部?jī)?yōu)美的電路設計:所有的排線都非常短且直接,各就各位。某些地方使用了經過良好絕緣處理的線束。整體而言在線路方面5D III做得很漂亮。

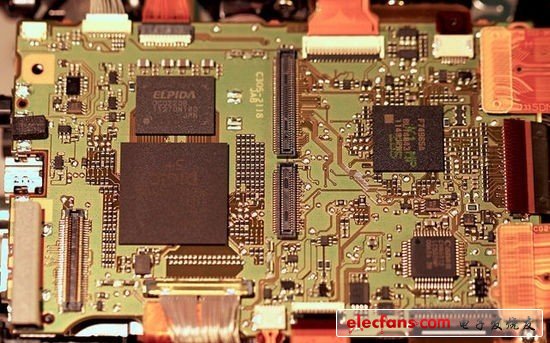

5D III主板全貌。DIGIC 5+處理器很大,它上面的芯片是DRAM

5D III主板全貌。DIGIC 5+處理器很大,它上面的芯片是DRAM。

Roger沒有將5D III進一步拆解。那顆松動的螺絲是固定卡槽的(一共有4個)。雖然少了一顆螺絲,但卡槽并沒有受到影響。當然他還是將螺絲裝了回去。
