電子發燒友網訊：這是我做的第一個機器人，我會詳細記錄下每個程序，以方便那些初學者借鑒，準確說來我做的是一個履帶式的，由picaxe28x1控制，超聲波傳感器檢測的障礙物躲避機器人。

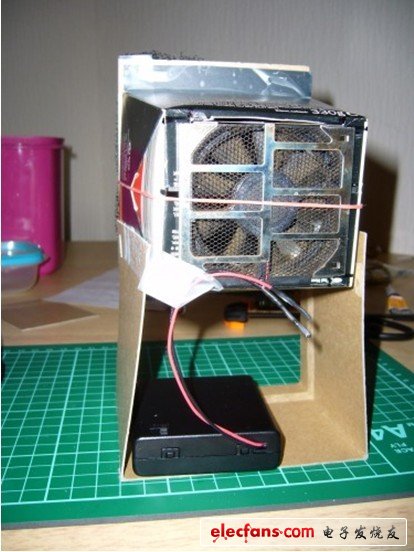

首先我焊接了一個排煙裝置。這個風扇我是從一個報廢的筆記本上拆下來的，我把它通過一個盒子將其連接到一個碳纖維金魚缸過濾器上，之后接上電池盒。

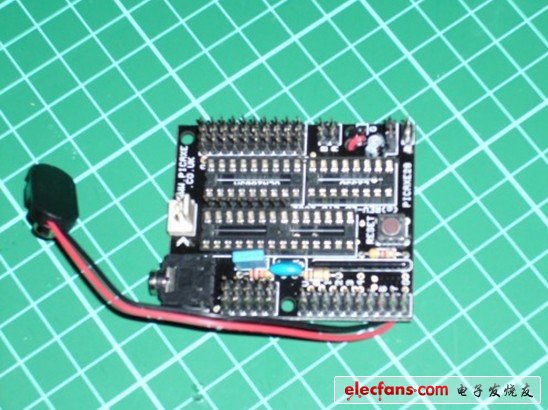

因?yàn)槲沂怯肍/F跳線連接模塊的，因此我需要焊接出相關的針腳，我會在picaxe上面額外添加一些插針，需要注意的是要注意針腳焊接的準確位置和角度。

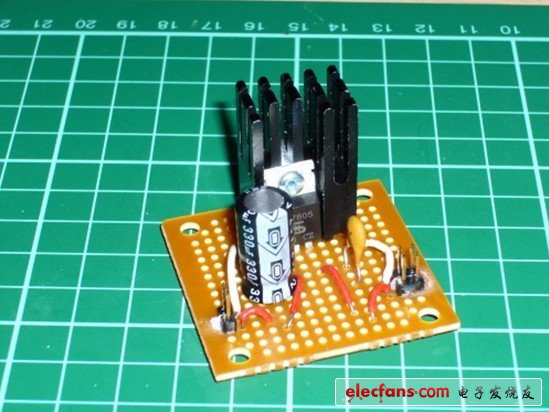

因?yàn)镠C-SR04超聲波傳感器明確的額定電壓是5V，而picaxe28X1也是在5V的電壓下工作狀態才是最佳的，同時我們用到的電機L294D的需要，因此我還做了一個5V的電壓調節器去保證超聲波傳感器免受電壓波動影響。這樣就可以保證我們機器人模組能工作在一個很穩定的電壓狀況下。具體做法就是我用一個工作電流1A的，5V固定電壓調節器，并將其連接到6個AA電池去提供一個7.2V輸入，5V輸出的電壓。

因?yàn)樾枰腋懔艘粋€(gè)線轉針的轉換器。最初我想用切掉的線芯把焊點連接起來，但這樣很容易造成兩點之間的流錫。根據我失敗的經驗可以提醒各位，在做的時候最好是用到實心線。然后我用萬用表去確認我的連接都是沒問題的，當然，用電池和LED也可以完成同樣的工作。

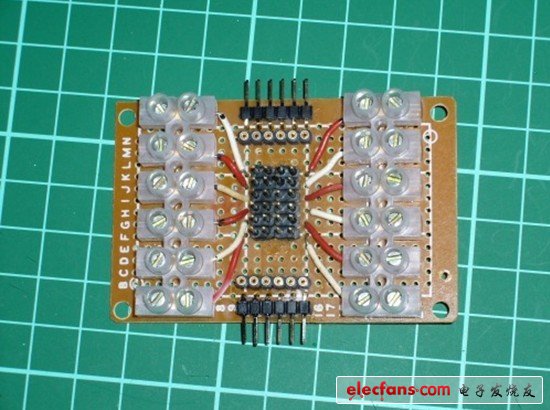

同時我還想要做一個可以允許電線暫時轉換成pin接口的模組，其他的線和單獨模擬板類型的元器件可以插入，也可以把萬用表通過利用短塊和F/F跳線的方式插入插槽。以下就是我做的轉換器。

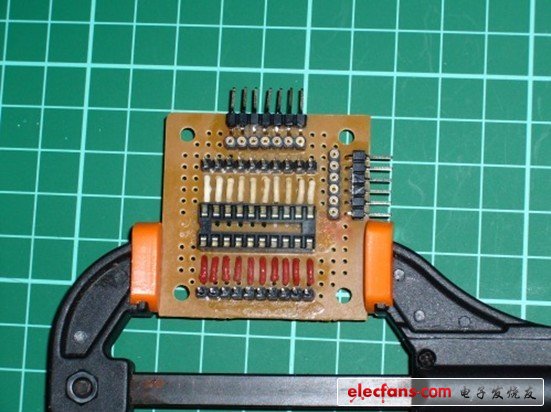

我還做了一個DIP轉陣腳的轉換器，這樣的話就可以在有需要的時候插入額外的IC。

做以上的準備主要是考驗了我焊接的能力，在過程有各種悲劇，不過終于還是完成了。

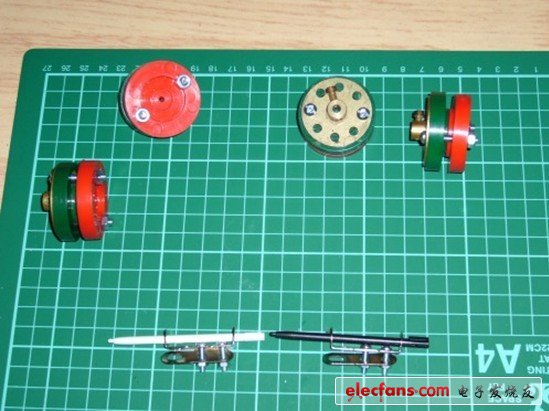

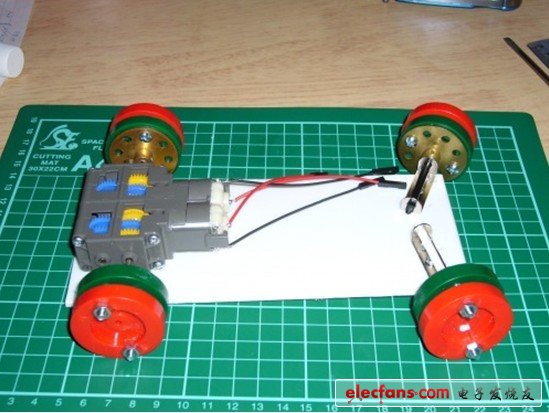

實際上這個履帶的輪子是由兩半組成的，我不確定是把它們固定在軸上或者是用膠水固定在指定點上面。因此我買了一些螺絲，并買了一些模型搞出了以下的東西。

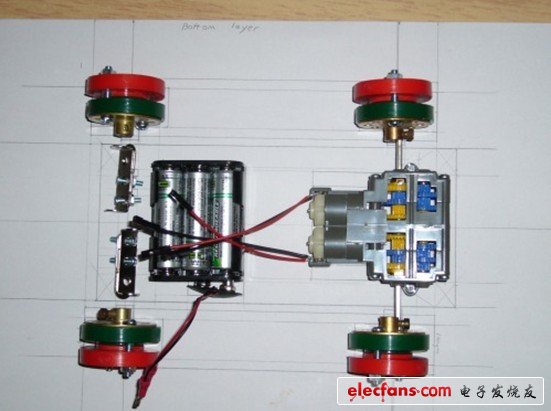

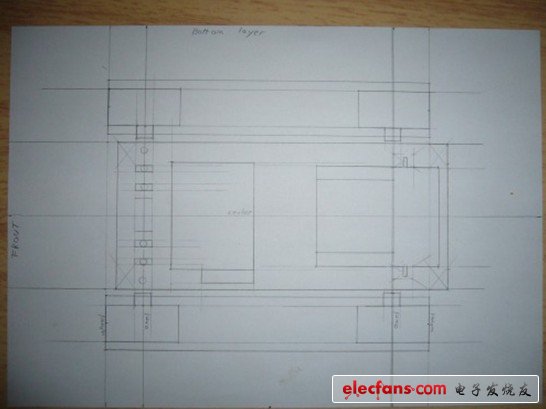

我用紙筆畫出了相應的模型圖及位置圖，下底部如下所示，這只是為了支撐，同時放電源和引擎的。

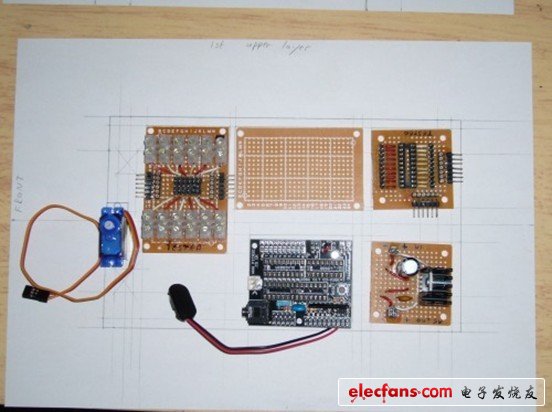

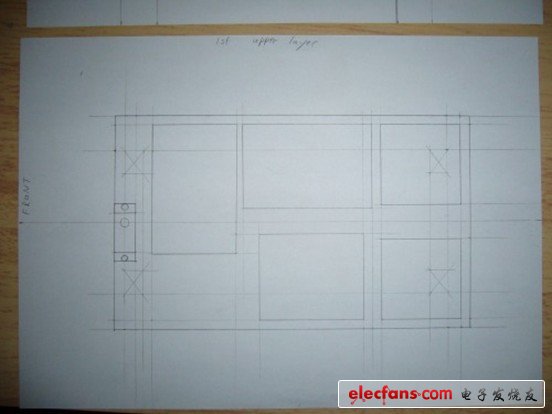

上部是控制、感應和可變的，因此需要空間放picaxe28x1，電壓穩壓器，線針轉換器，超聲波檢測器，同時還需要為之后添加額外的DIP芯片預留空間。

接下來就是組裝

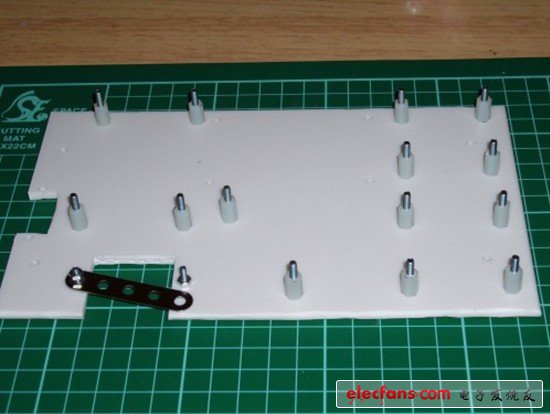

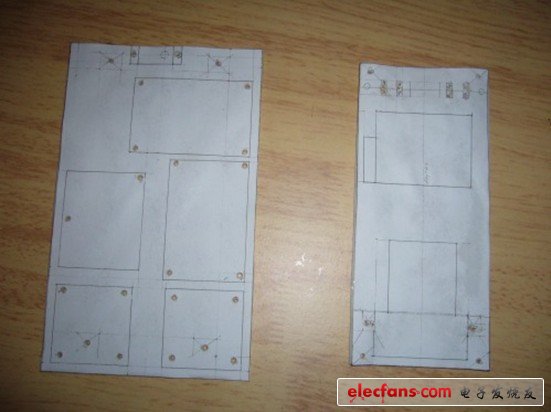

我用一些便宜的塑料板裁剪成我需要的形狀，我畫出了一個圖紙，并將它當做我鉆孔的指導。

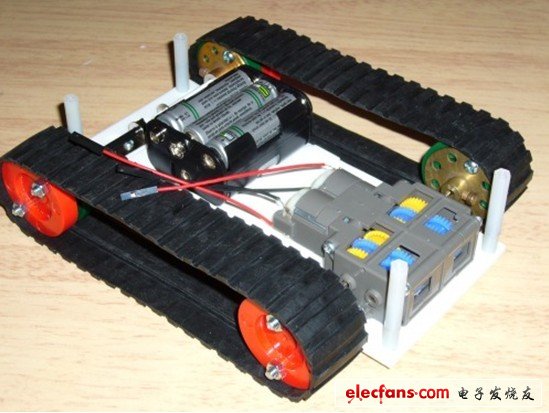

完成了之后我就可以裝配機器人的底部了，底部看起來是傾斜的，因此我我需要使用一種手段去保證上部的水平。我在電池槽離岸邊搞了些粘膠泡沫去固定它。但看起來還是能夠移動。

完成了組裝以后就得出了以下的一個模型。

之后就回到電氣和程序方面的工作

我需要去搞出一些一些容納伺服電機的空間以便可以轉動機器人的“頭部”。我又繼續用到那個便宜的塑料板，我同時會制造一些孔槽保證那些線遠離履帶，然后將間隔器放在適當?shù)奈恢?，這樣的話可以抬高PCB，并將它們固定。

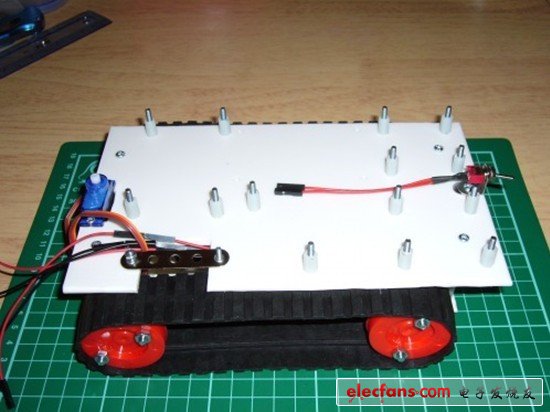

接下來就是安裝頂部，安裝好電機以后，我在電池和穩壓器間裝個開關，這樣的話我就可以斷開所有的元器件，那樣在我把機器人停下來的時候就不需要拔掉任何東西。

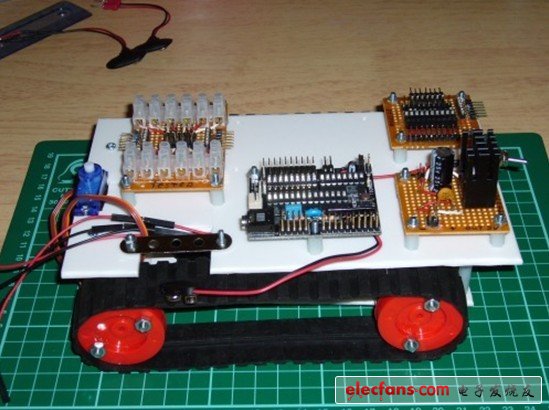

然后就放上PCB，在安裝之前，我們需要檢查過所有的東西都是沒問題的，以避免給后面的工作帶來麻煩。

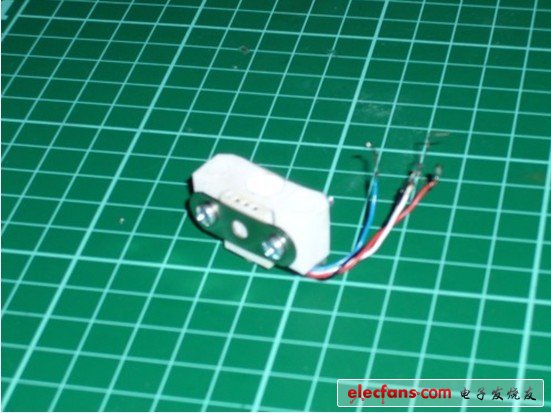

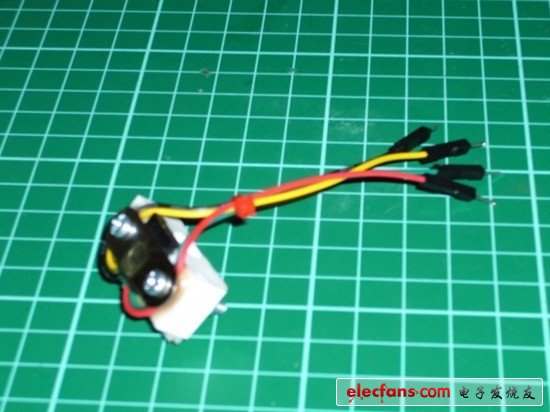

接下來是我一直糾結的問題，我究竟該怎樣把超聲波傳感器連接到電機上，并要有一定的角度保證其向前，并要盡量使傳感器在更低的位置，以保證它能看到更小的物體，從而能夠避開。我最后決定在一個塑料疊層板上DIY，將那些板以一定的角度連接，并連上一個4pin的接收器，在上面加些東西使其頭部能夠輕易轉動，在一定位置鞏固螺栓，以便可以在上面使用環氧樹脂膠。接下來就是線的問題，相對于我的剝線器來說，這些線實在太小了。但我最終用打火機搞定。然后就連接上了相對應的線路。記住要用到適合的線。否則焊接的時候你就會感到悲劇了。

我把那些線都分開，同時在適當?shù)奈恢醚b上擴展針槽。

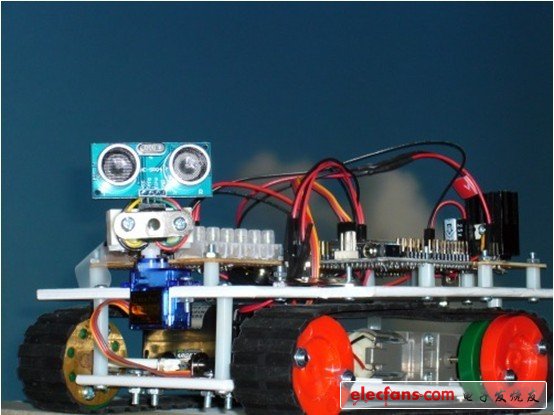

最后將他們組裝在一起，下面是它的成品圖

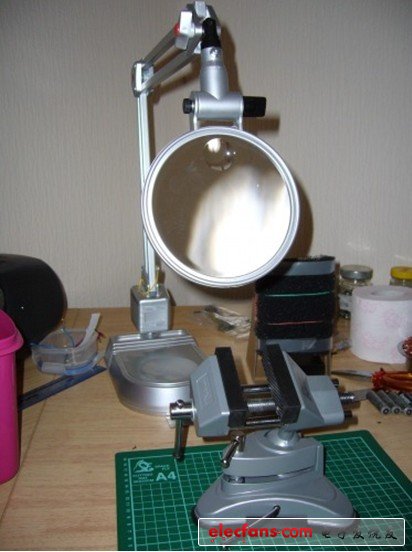

為了方便焊接，我買了一個放大鏡，如下圖所示

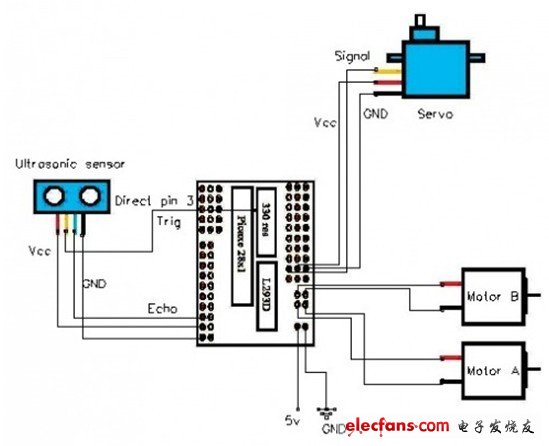

然后我決定去畫一個電路圖，

之后我進行了編程，并在調試的過程中發現并解決了一些小問題。在完成所有的工作之后去測試我的機器人，可得知，在光滑的路面上，機器人的抓地能力都是不錯的，機器人在木質地板上轉360度僅僅需要9秒鐘。

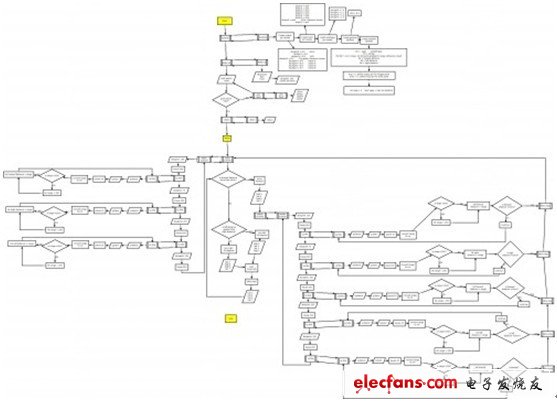

作者用DIA流程圖軟件去調試，并發現了一些問題，但由于LMR軟件不允許作者上傳實際的DIA版本，因此做了一個迷你的總體流程圖。
