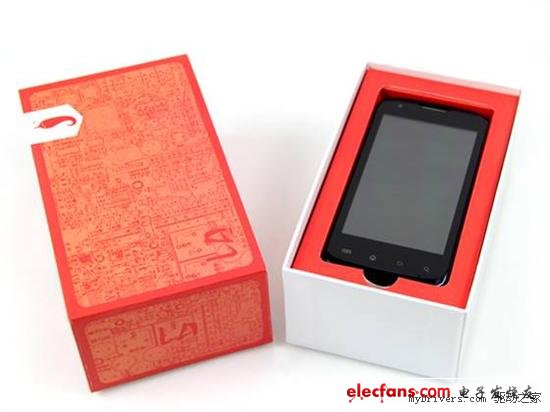

在拆機之前，我們?cè)賮?lái)回顧一下北斗小辣椒雙核版的外觀及配置吧。北斗小辣椒擁有124.5×64×11mm的黃金比例機身，時尚直板設計，線條流暢自然。正面采用了4.0寸多點觸摸電容屏，搭載了1GHz高通MSM8225CPU，內置500萬像素?cái)z像頭，運行系統為Android 4.0智能操作系統。所以，拆解這樣一款高配置北斗小辣椒，小編還是壓力山大的，如果最后面對一堆支離破碎的身軀而無法還原的話，不知小編的工資會不會有所影響.....

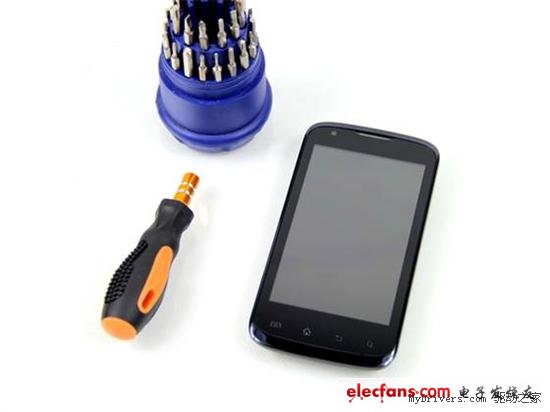

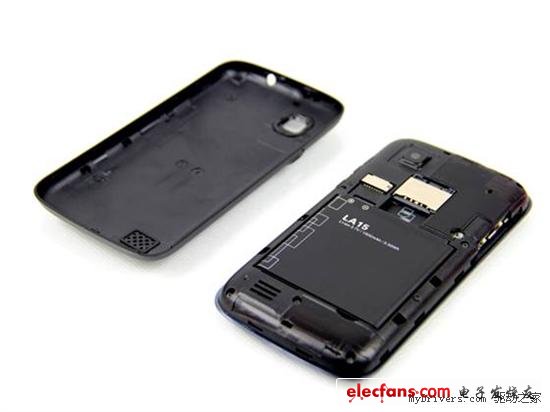

看著眼前這么漂亮的小辣椒馬上就要被大卸八塊，小編還真是有些于心不忍，不過既然“刑具”已經呈上，也不能讓它們打醬油啊，先從后殼下手吧。機身后殼采用了工程塑料材質，具有比較好的韌性，不易折損，卸下它后，1500毫安的小辣椒電池出現在我們眼前。

接下來的拆機也并不困難，機身背面的七顆十字花螺絲很容易被擰下，而用撬杠從機身邊緣處開始入手，小心翼翼的撬開卡扣，然后逐漸向四周擴散，這樣小辣椒的內殼就很輕松的被我們拿掉了。

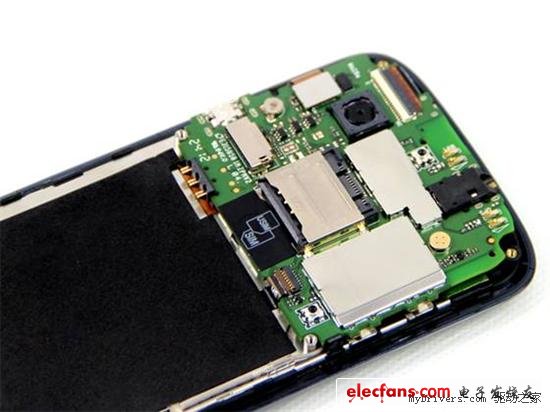

從模具做工上來看，小辣椒的制作還是比較精良的，卡扣嚴絲合縫，而且非常嚴謹，因此拆卸時還是手下留情些比較好。拿掉內殼后，小辣椒綠色主板的“冰山一角”也顯露出來。接下來就是，找焊點，找焊點......呃，我們沒有從這里發現那些令人恐懼的“人工焊點”，唉，非常遺憾。

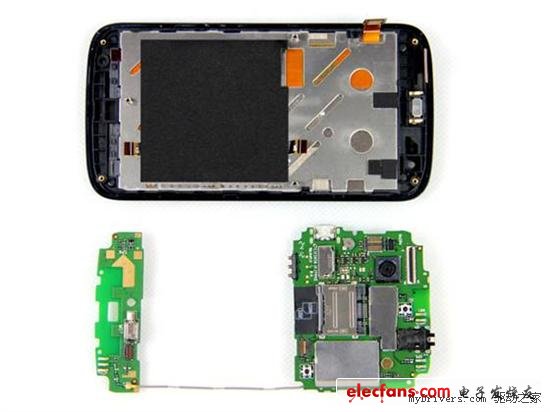

可以看到主板由連接線組成上下兩部分，在下半部分的附屬板上我們發現了振動器、送話器、天線等周邊元件，而揚聲器則在內殼里。接下來，我們就把它們“挖”出來一看究竟，除了需要?jiǎng)冸x排線與卡扣，還得把這條“礙眼”的連接線撬開。

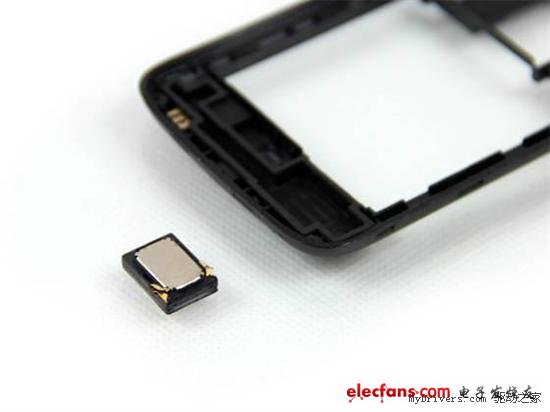

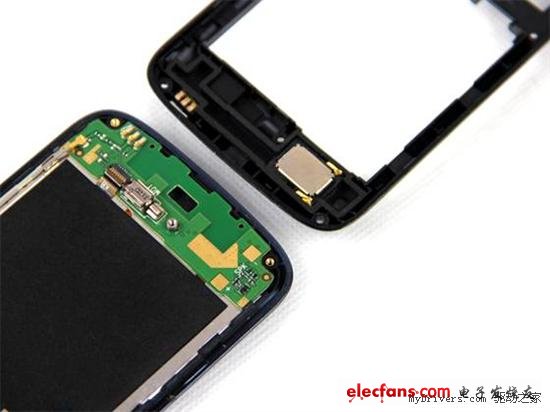

我們發現了隱藏在內殼里揚聲器

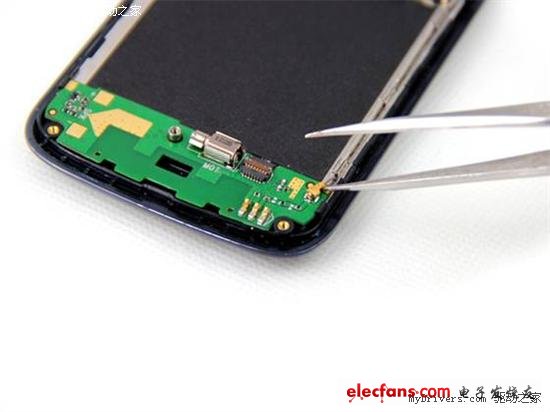

在這一系列的步驟之后，估計小辣椒不廢也半殘了吧。而它的振動器和送話器終于也呈現在了我們面前，再跟小劉同學經過一番思想斗爭之后，我們決定就暫且放過它們倆吧，畢竟拆卸這二位不是我們的最終目的，但是鏡頭特寫還是要的～

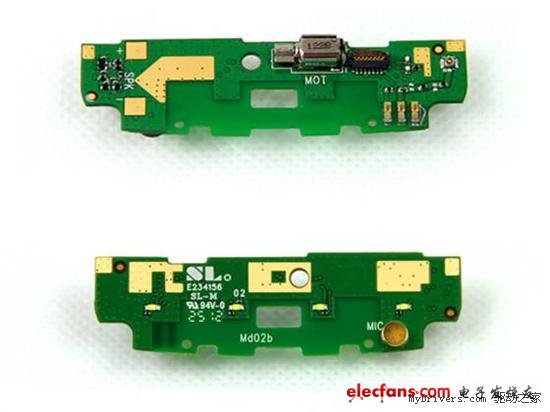

附屬板正反面

振動器特寫

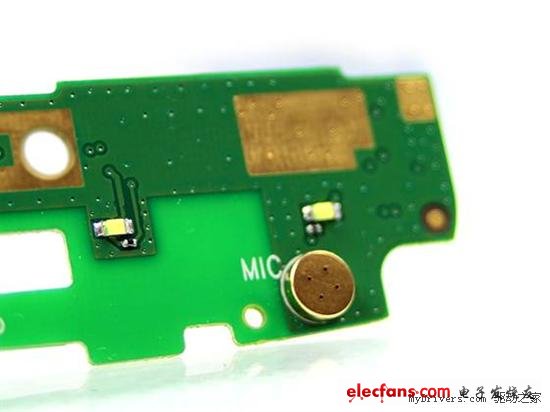

送話器特寫

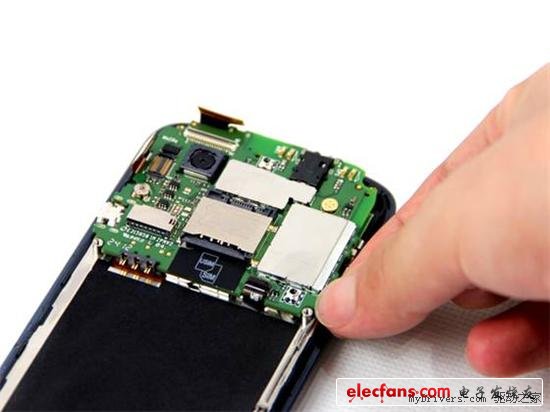

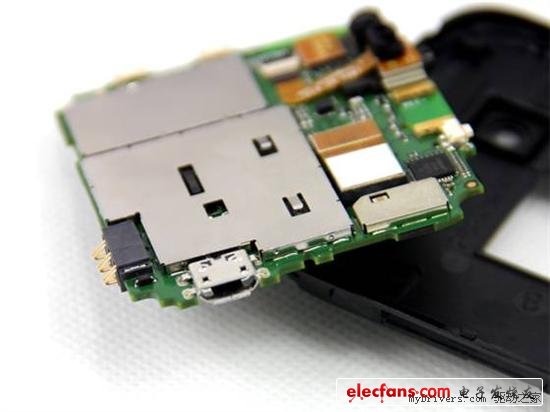

主板部分的拆解。在主線路板上，我們也見到了三個用來固定的卡扣，看來小辣椒的防護措施做的還是挺到位的。不過區區三個卡扣并不能阻止我們“不見主板不掉淚”的決心，所以，就先從它們下手好了。

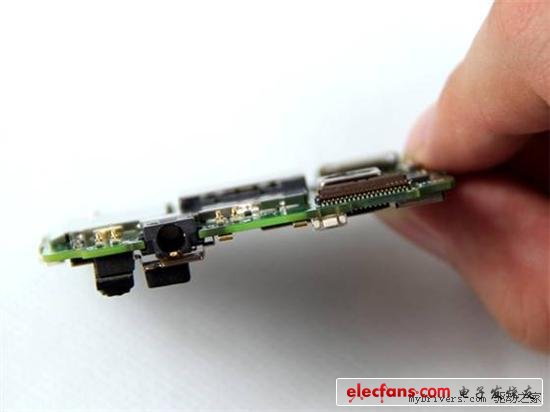

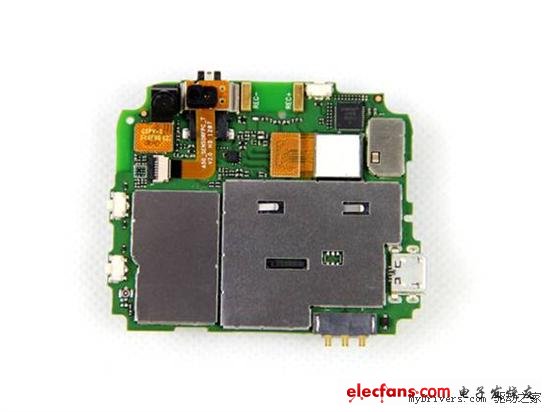

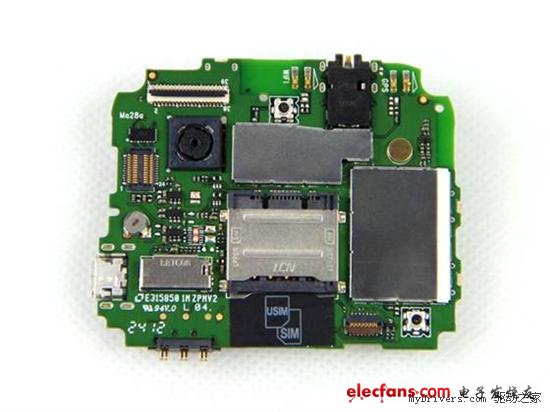

整體看來，主板的布局并不凌亂，而且很成熟很工整，也并沒有我們想象中的“亂搭橋”處理，看來廠商算是個良醫。而主攝像頭、音量增減鍵、耳機孔、USB接口、SIM卡槽等我們也一目了然。

音量增減鍵

耳機孔

正所謂槍打出頭鳥，既然這塊擁有500萬像素的主攝像頭如此顯眼，那我們就最先把它拿下，順便把前置攝像頭也一起“株連”。

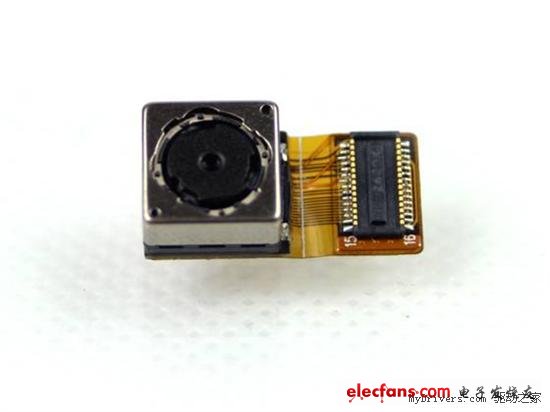

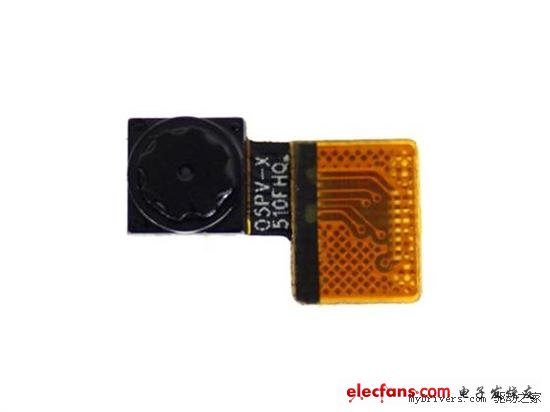

500萬像素主攝像頭

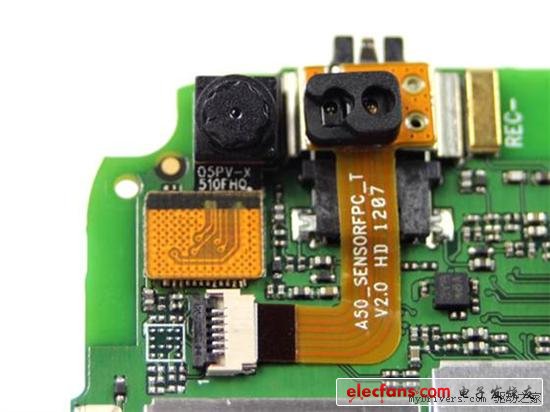

距離光線感應器

前置攝像頭

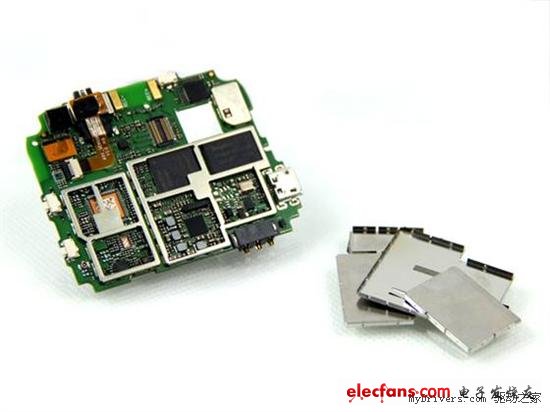

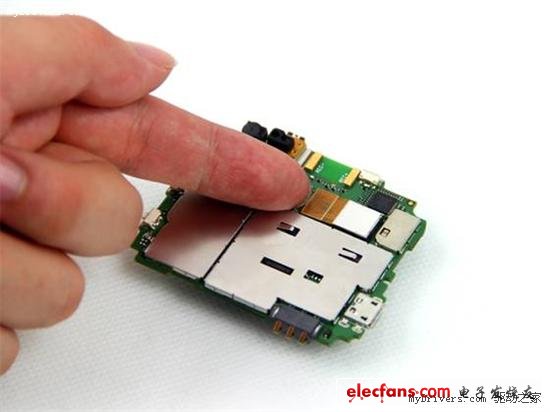

主攝像頭已經被拆下，而主板上的金屬片屏蔽罩頗有點兒金鐘罩鐵布衫的意思，要想看到主板上各個內存芯片組的樣子，我們就要“破”了這個屏蔽罩。

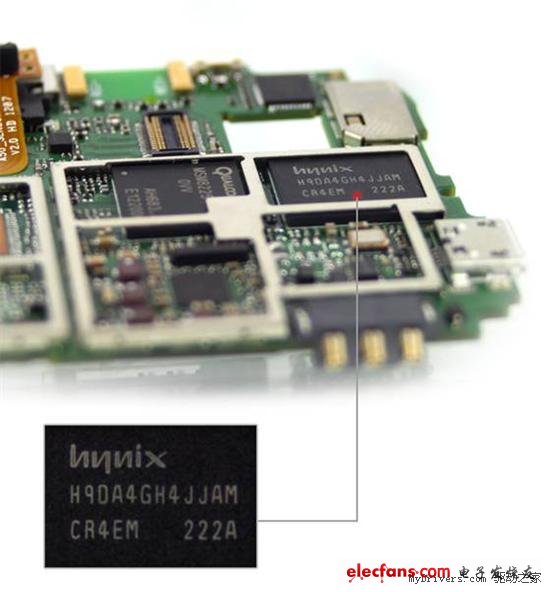

從外觀上看，小辣椒的主板芯片還是比較工整的，主板集成度很高，而且零件緊湊的排列著，給人一種扎實有序的主觀感受。而現在的小辣椒，已經毫無保留的攤在了我們的面前，你也可以看到它的運行內存采用了Hynix海力士公司提供的組件。

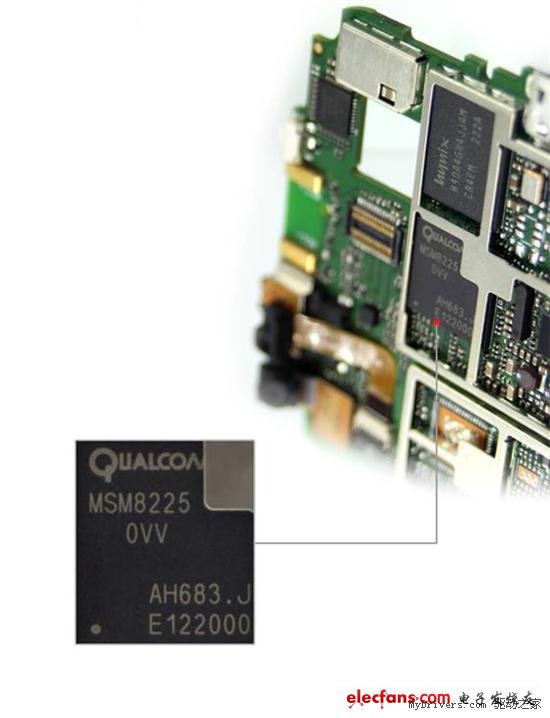

我們終于在Hynix海力士?jī)?nèi)存組件旁，發現了小辣椒雙核1GHz主頻的高通MSM8225中央處理器!游戲、系統運行，它對于小辣椒的重要性自然不必言語。

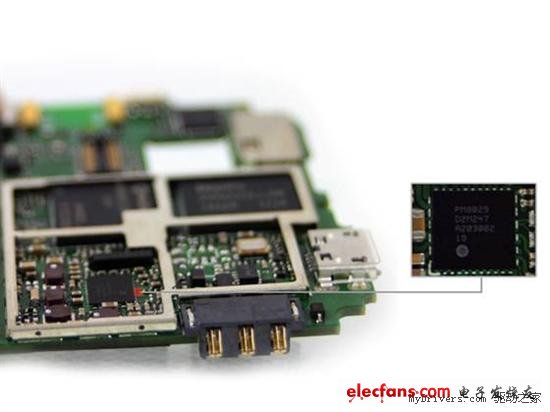

與高通MSM8225處理器相鄰的，還有一塊非常小的同為高通生產的電源管理芯片。

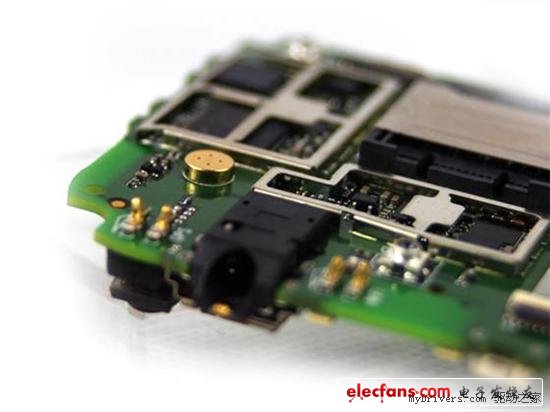

除了這些廣為人知的芯片，還有一些手機必不可少的元件也“不幸”的被我們逮到了，比如擁有特色降噪技術的MIC芯片也在其中。

MIC芯片

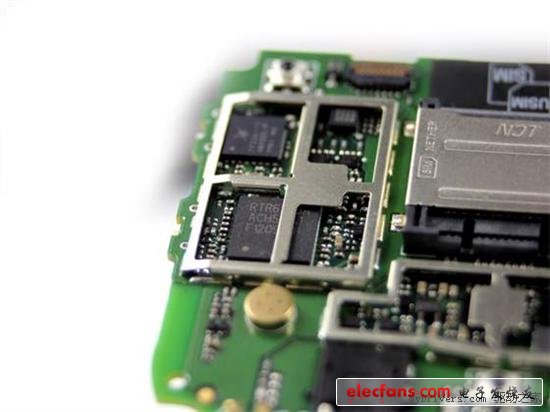

射頻收發器

高通藍牙/FM芯片、WAPI芯片

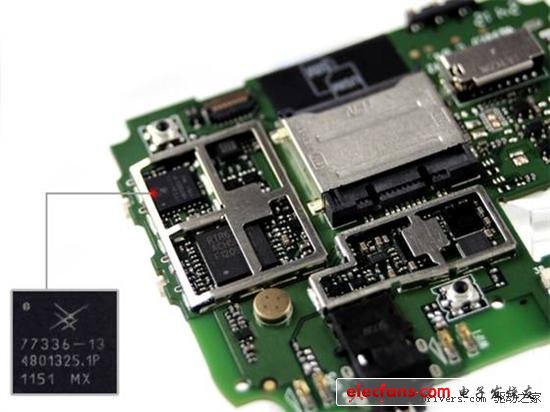

此外，小辣椒還裝備了SKYWORKS生產的手機IC芯片組，其中包括了手機的功率放大器。

功率放大器

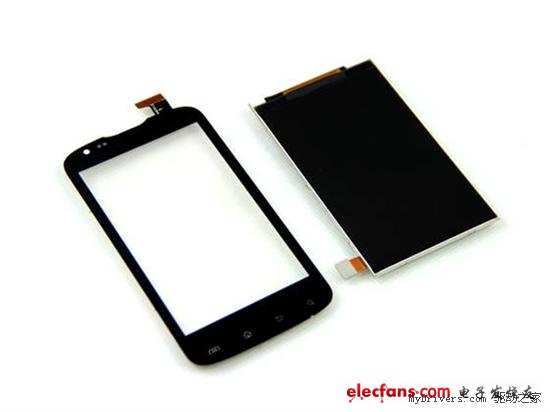

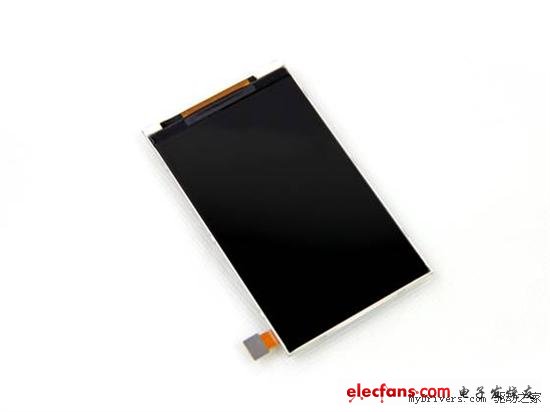

4.0寸1677萬色的WVGA屏幕吧。按理說呢，被拆下的屏幕應該立即貼上保護膜保護，同時盡量避免手指直接觸碰屏幕的，但是為了給大家呈現出一個完美的特寫，因此保護膜我們就不貼了～

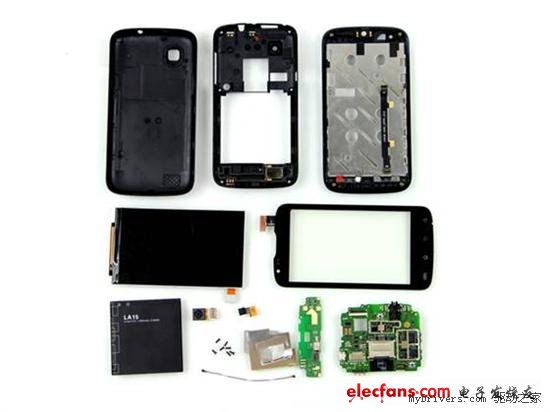

看來，天將降大任于小辣椒也，必先卸其電池，拆其筋骨，剝其體膚，挖其屏幕，為了證明它的性能及構造，小辣椒這個“性價比之王”可真是不好當啊。但是拆解到這里，相信大家對于小辣椒內部結構應該有個透徹的了解了，而且小辣椒也沒讓人失望，來，最后照個全家福。
