看起來 Surface 的風頭的確非常盛傳，就連基本上只拆解蘋果產品的 iFixit 也對這款產品產生了濃厚的興趣。這不，Surface 上市 4 天過后，這個專業拆解團隊獻上了一如既往的精彩拆解。被稱為 iPad 殺手的 Surface，其內部結構與 iPad 是不是存在著巨大差異呢？

話不多說，直接來進入主題。

第一步：初識Surface

你們現在看到的這塊屏幕，不是來自某一臺筆記本，而是微軟公司打造的預裝 Windows RT的 Surface 平板電腦。在進行拆解之前，我們先看簡單看看這款平板的主要技術規格：

-10.6 英寸的 ClearType HD 顯示屏幕，分辨率為 1366 x 768

-四核英偉達 Tegra 3 處理器

-2GB 內存

-32GB/64GB 內存

-Wi-Fi（802.11a/b/b/n）+藍牙 4.0

-720p HD 前置和后置 LifeCams 攝像頭

第二步：Surface身上的接口

為了能夠讓 Surface 實現像筆記本一樣的連接功能，這款平板的幾乎每一邊都裝上了接口和按鍵，它們分別是（從左至右）：

-紅色：充電接口、USB 2.0 接口、Micro-HDMI 輸出端口（平板的右側）

-橙色：與 Touch Cover 或 Type Cover 連接的磁性連接鍵

-黃色：耳機接口、音量控制鍵（平板的左側）

第三步：Surface的賣點功能

相信你們已經從鋪天蓋地的 Surface 的廣告中了解到，微軟為這款平板打造了一個自帶的翻轉支架，你不需要使用任何外設能夠?qū)⑵淞⒃谒矫嫔?，這樣一來觀看視頻、拍照、又或是進行打字輸入時能夠提供更舒適的視角。既然已經談到打字輸入，我們就不得不說說微軟的 Touch Cover 鍵盤。

作為觸控式鍵盤保護套，Touch Cover（908 元人民幣）除了提供完整鍵盤的打字體驗，還可以在合起時起到貼身保護 Surface 的作用。如果你覺得Touch Cover的打字感覺還不夠爽，微軟還提供另外一種選擇：Type Cover（988元人民幣），這款實體鍵盤保護套可以讓你獲得100%的物理打字體驗，當然還有保護功能。

第四步：開始拆解

簡單認識 Surface RT 以及它的官方配件過后，我們已經就要開始看看它的拆解程序了。iFixit 選擇了 Surface 身上的翻轉支架開始動手，這塊支架由幾顆 Torx 螺絲釘 hold 在機身的背部，除去螺絲釘之后，我們就可以看清楚地看到 Surface 的相關市場信息了：比如型號是 1516、32GB 大小、中國制造等。

第五步：打開突破口

接下來要除去的，就是保護著后置攝像頭的塑料長條。外人看起來這是一個非常簡單的步驟，但是iFixit表示這一過程花費了將近半小時的時間，而且這段時間內你要非常小心。成功打開塑料長條并解下固定的螺絲之后，映入我們眼簾的是一個防止 DIY 的密封標簽，上面清楚地寫著“Surface”。

需要注意的是，這塊標簽覆蓋著多個不同區域，iFixit 在進行拆解時不得不將其撕碎。

第六步：解除后蓋

解下 17 顆 T5 Torx 螺絲（10 顆位于翻轉支架之下、7 顆位于后置攝像頭保護塑料長條之下）之后，iFixit 成功打開了 Surface 的后蓋。這個時候，我們看到后蓋與機身的前半部份之間有一條帶狀電線，這條電線在 Surface 的主板上將電池固定在 ZIF 連接器身上。iFixit 利用他們拆解蘋果設備時最常用的 Spudger 將電線拆除。

第七步：比iPad更容易拆下的電池

相信會有很多人對這個問題感興趣：Surface 的電池容易拆下嗎？iFixit 給出的回答是：Yes，它比 iPad 的電池要容易拆解多了。通過 Spudger 的幾下操作，電池就被成功取下。我可以看到 Surface 的電池由三星打造，規格為 7.4 V、31.5 Wh——介于 iPad 2 的 25 Wh 和iPad 3 的 42.5 Wh 之間。

第八步：微型 SDXC 卡槽和揚聲器

我們看到了一塊面積較大的橙色帶狀電線，這塊電線與 Surface 的充電插口直接相連。隨后，我們還在電線上發現了 Surface 的微型 SDXC 卡槽，它平時是隱藏在翻轉支架之下。拿下橙色電線之后，iFixit 接下來要對付的就是揚聲器了，拆下它們似乎很簡單，iFixit 只用了幾分鐘就搞定了。

第九步：神秘的小玩意

在 Surface 屏幕后方，我們看到一個看起來像是揚聲器的小玩意。打開這個神秘小玩意的外殼外，iFixit 表示這東西既是麥克風又是輔助揚聲器。不過，由于它與 Surface 的外部沒有通過任何的線纜進行連接，所以這個小玩意的真正作用只有微軟自己知道。

不過，如果你看過 Surface 的廣告，應該都聽到 Touch Cover 與之相連時發出的那一聲清脆的聲響，想必就是從這個小玩意里發出的了。

第十步：耳機插孔底座、音量鍵

耳機插孔底座以及音量鍵看起來并不是非常緊湊的附在 Surface 的邊框上，所以它們很容易就可以取下。除了發現兩個組件均固定在同一根帶狀電線上，這一步似乎已經沒有什么信息值得我們?nèi)ネ诰颉?br />

第十一步：拆除主板前的熱身

接下來要拆除的，就是屏幕以及主板上的的數字化儀電線了。通過 iFixit 常用的塑料起子，我們看到這塊根數字化儀電線被成功取下，然后就輪到主板了。

第十二步：Surface的雙攝像頭

將主板完全拆離 Surface 機身之后，iFixit 首先動手的是主要用來進行視頻聊天的前置攝像頭。實際上，Surface 的兩個攝像頭是貼身排列的，我們可以看到兩個攝像頭部件上的數字對比，C208 為前置、C207 為后置。

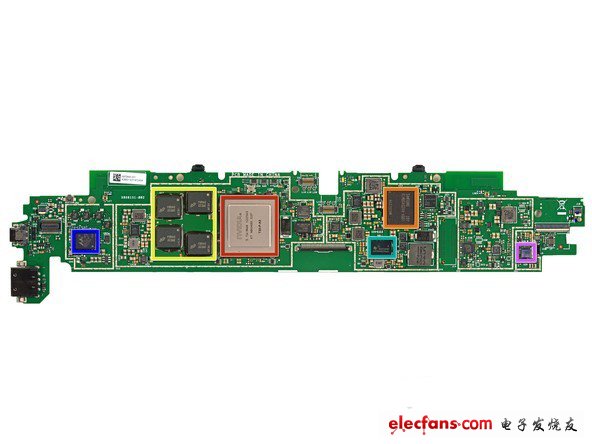

第十三步：主板的正面

來認識 Surface 主板正面的各種芯片吧：

-紅色：英偉達1.4Ghz Tegra 3處理器

-橙色：三星KLMBG4GE4A 32GB NAND閃存

-黃色：Micron （美國美光）2RE22 D9Q8J 2GB DDR 3 SD內存

-青色：德州儀器TPS659110電源管理芯片

-藍色：Marvell 88W8797-BMP2無線MIMO SoC

-紫色：Wolfson 8962E低功耗音頻編解碼器

-黑色：Cypress Semiconductor CY8C20466A電容式觸摸屏控制器

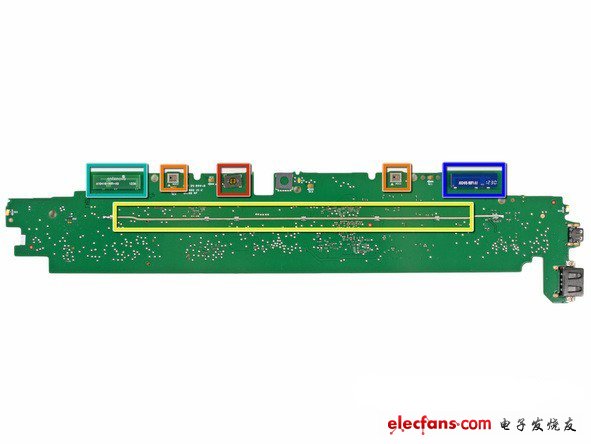

第十四步：主板的背面

與上一步不同，Surface 主板的背面沒有任何一個芯片，我們看到的只有兩根 Wi-Fi 天線、環境光線調節傳感器、麥克風以及一根叫不出名字的線條。

-紅色：環境光線傳感器

-橙色：兩個麥克風

-黃色：連 iFixit 也講不出名字的線狀物

-藍色：Antenova A10416-WIFI-A1 天線

-青色：Antenova A10416-WIFI-A2 天線

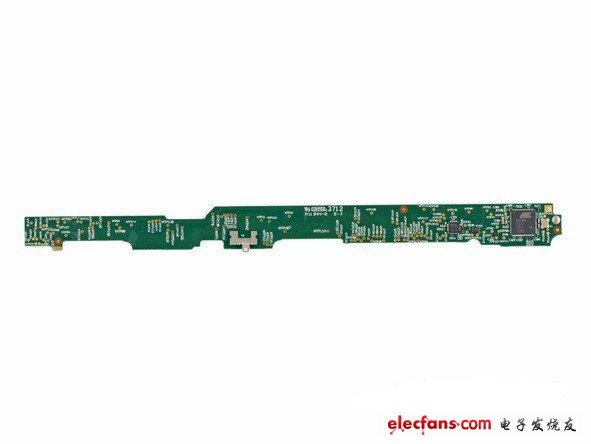

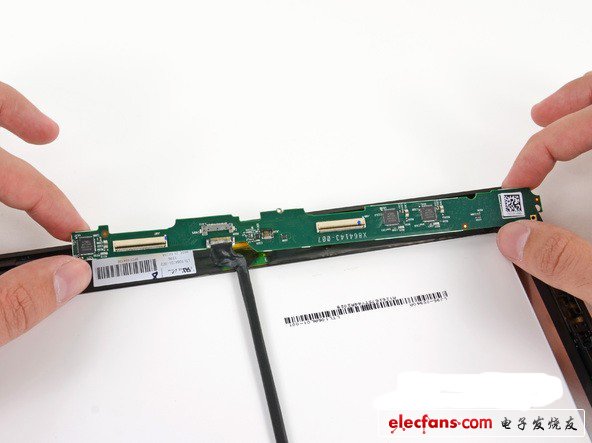

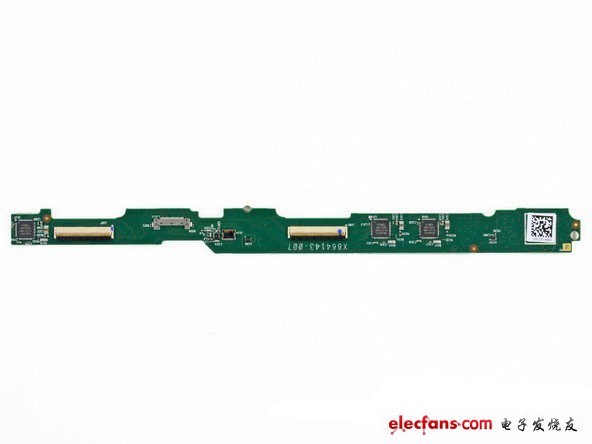

第十五步：小型電路板的正面

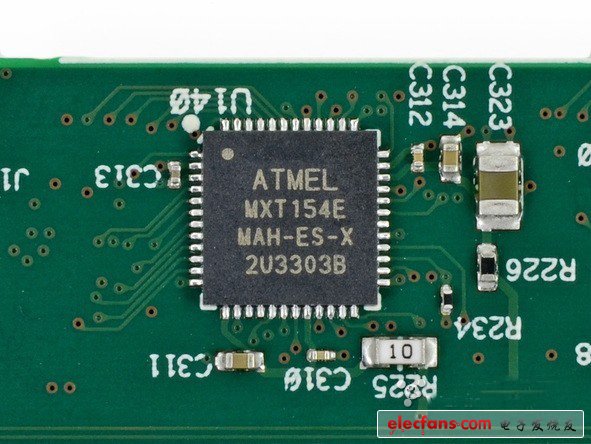

看完主板之后，我們?cè)賮砜纯?Surface 內部的另外一塊小型電路板。這塊電路板的正面帶有三個 Atmel MXT154E 觸屏控制器，也就是說電路板只作用于 Surface 的 10.6 英寸屏幕。

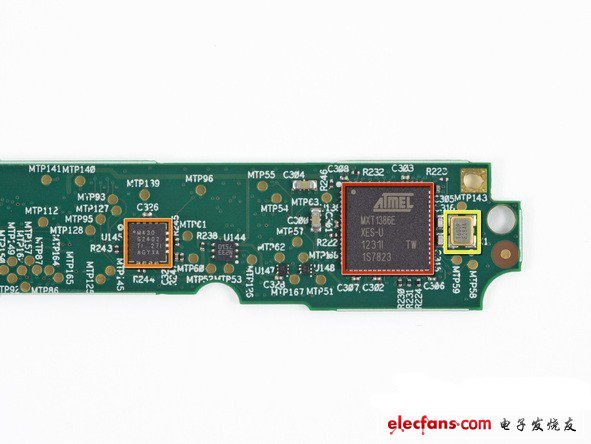

第十六步：小型電路板的背面

這塊電路板背面的元件也是一樣少，只有：

-紅色 Atmel MXT1386 觸屏控制器

-橙色：M4430 G2402

-黃色：1600P E284A

第十七步：最后的屏幕

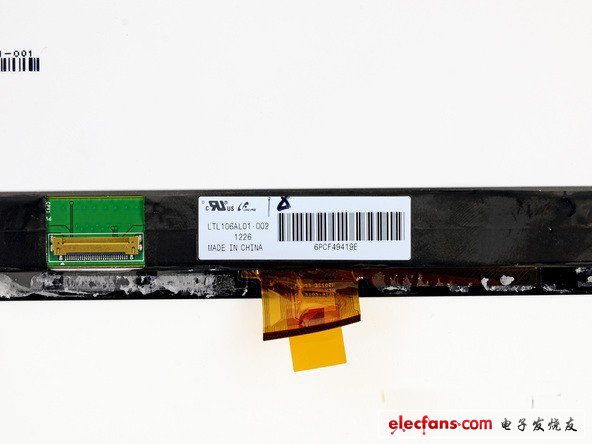

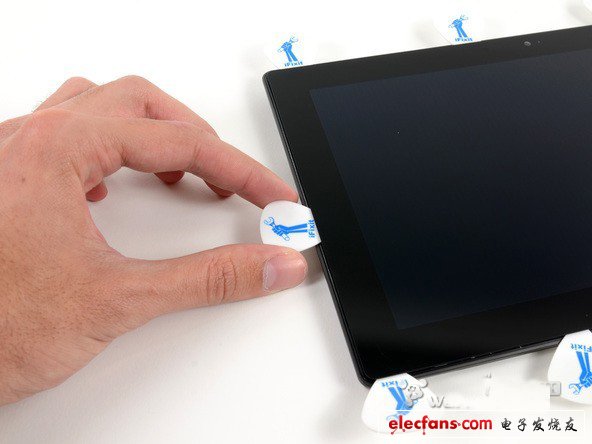

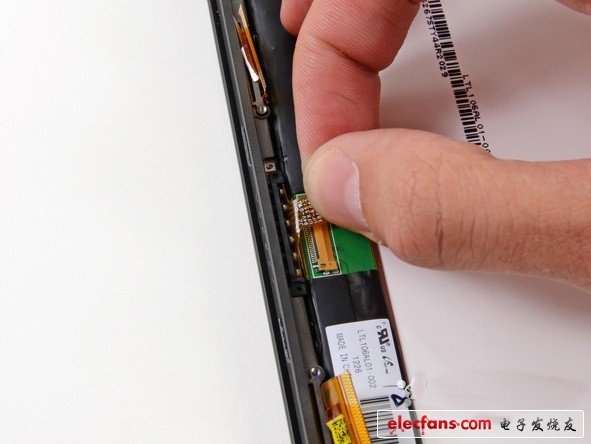

iFixit 試圖拆下鍵盤連接器時，卻非常失望地發現它非常牢固的嵌在 LCD 面板之下。也就是說，更換鍵盤連接器需要同時拆開鎂合金框架和屏幕。拆屏幕這一步可不簡單，它需要一把熱風Qiang、幾片吉它撥片，以及耐心。拆下屏幕之后，我們可以看到上面寫有 LTL106AL01-002 的標簽，意味著三星制造。

第十八步：總評價

iFixit 認為 Surface RT 的可維修指數為 4（10為最易修復），拆解這款平板的幾個注意事項：

-并不是每一個組件/零件都是通過焊接的形式來固定的

-你可以非常輕易地將電池取下——只要換成功地打開了后蓋

-要打開 Surface RT 的后蓋非常的困難

-從邊框上拆下屏幕之前，你是不可能取下鍵盤連接器的

-LCD 面板和玻璃非常牢固地粘在前蓋上，無形中增加了更換成本

-取下 LCD 面板需要熱風槍以及耐心。
