做一個文藝的技術咖：新型激光豎琴如何造？
何為激光豎琴？簡單來說，就是用激光代替實質的琴弦，然后沿用豎琴的琴體形成的一種新型的電子樂器。當激光束被障礙物遮擋時，相應位置的發光二極管點亮，蜂鳴器發出相應的音符。
整體結構
用硬紙片制作的簡單的豎琴外殼，8個3.0V激光管和8個光敏電阻，STC89C52芯片以及電池組。如圖1所示。
圖1 整體結構
系統原理
電路使用STC89C52單片機作為主控芯片，在P1.0引腳上連接發聲元件，即無源蜂鳴器。通過三極管放大電流，使音樂更響亮。P0引腳接發光二極管，P2采集光敏電阻兩端的電壓。電源部分為5V直流電源。原理圖如圖2所示。
圖2 系統原理圖

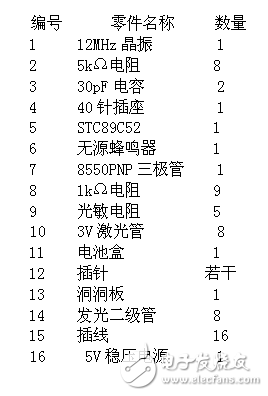

元件清單
