一，設備主要功能

遠創智控YC-DNT-CCLKIE型網關實現DeviceNet網絡與CC-Link IE FB網絡之間的數據通訊，即將CC-Link IE FB通訊協議設備轉換為DeviceNet網絡設備。

應用廣泛：本產品廣泛應用于支持DeviceNet接口的羅克韋爾PLC等等。例如，在一些工業自動化系統中，可能存在使用CC-Link IE FB協議的設備和使用DeviceNet協議的設備，通過使用該網關，就能夠?qū)崿F(xiàn)這兩種不同協議設備之間的數據傳輸和通信。

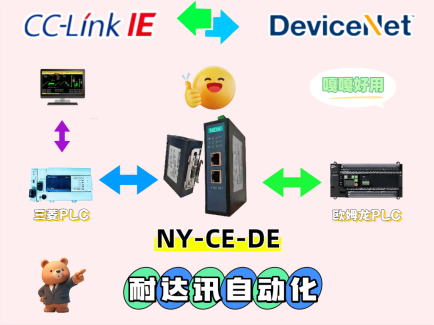

二，典型應用拓撲圖

三，設備技術參數

遠創智控YC-DNT-CCLKIE在DeviceNet一側為DeviceNet從站，在CC-Link IE FB一側作為CC-Link IE FB從站

支持標準的DeviceNet 協議

DeviceNet接口支持波特率為125kbps，250kbps，500kbps。

CC-Link IE FB支持最大的輸入字節數為500字節，最大的輸出字節為500字節

支持的波特率有 125K、250K、500K。

通過網關的撥碼，可以設置網關占用1個站～4個站

四，配置方法

1、正確連接電源，通過以太網口將YC-DNT-CCLKIE與PC相連，給網關上電;

2、打開配置軟件，根據需求在配置軟件中進行配置(請參考配置軟件的使用方法);

3、點擊工具欄中的“下載”按鈕，將配置下載到網關中;

4、在CX-Programmer和Cx-Integrator中配置相應的組態，包括要配置的模塊，目標設備網關DeviceNet側的站地址以及波特率;

5、將CX-Programmer和Cx-Integrator的組態配置下載到PLC中;

6、在GX-Works中配置目標設備網關CC-Link側的的IP地址以及站地址等等，下載到PLC中

7、等待大約10秒，網關會與PLC之間建立連接，此時DN燈亮。

五，電器參數

供電：24VDC(±5%)，最大功率3.5W

工作環境溫度：-45～85℃，濕度≤95%

防護等級：IP20

安裝方式: DIN-35mm導軌

六，導軌安裝圖
