作用：vivado調用VCS仿真可以加快工程的仿真和調試，提高效率。

前期準備：確認安裝vivado軟件和VCS軟件

VCS軟件最好安裝VCS-MX的版本，可以混合編譯Verilog和VHDL語言

由于在linux系統中個人用戶各種權限被限制，導致很多地方無法正常使用軟件之間的協調工作。

為了以防萬一，在此以個人用戶去實現vivado調用VCS仿真。

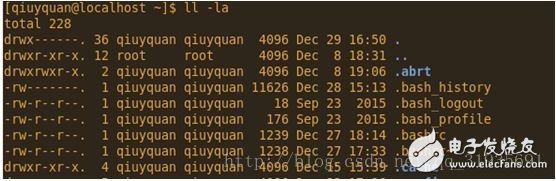

1、 配置好個人用戶下的.bashrc（只要運行cd命令即可到達該目錄下（利用命令 ll –la 可查看該文件））。如圖：

2、 若因?yàn)榉?wù)器上的權限問題無法正常使用vivado，則可利用makefile命令打開vivado，在makefile中添加以下命令：（注意最后面不能跟空格鍵）

vivado：

source /home2/qiuyquan/.bashrc &&\

/home/xjp/Xilinx/Vivado/2015.4/bin/vivado

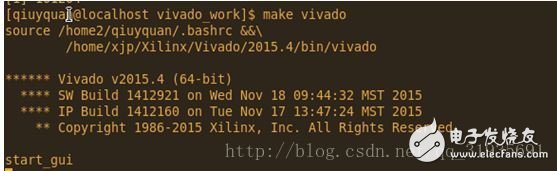

3、 在終端make vivado命令打開vivado。如圖：

4、 打開vivado后設置VCS的路徑。在工具欄打開Tools→options→General→VCS Simulator install path下設置VCS的安裝路徑。我的安裝路徑如圖：

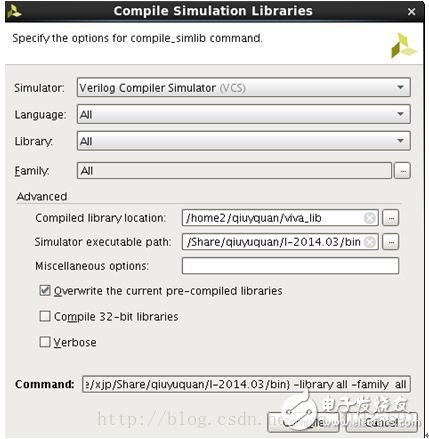

5、 設置好VCS路徑后開始編譯VCS IP庫Tools→compiles Simulator Libraries。設置編譯的IP庫路徑，以便以后可以隨時調用該IP庫，然后編譯。設置如圖：

6、 編譯完成后，打開vivado的工程。

在simulation setting→simulation設置仿真工具，選擇VCS。

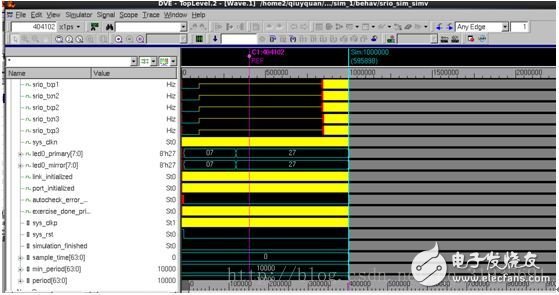

7、 點擊run simulation。得到如下窗口。

8、 若要繼續仿真，則可在如下圖設置仿真時間繼續仿真和停止。

在實現該過程中：主要會碰到以下問題：

1、 linux系統的權限問題

2、 vivado的license問題

3、 VCS的軟件問題（注意VCS和VCS-MX是不同版本）

4、 Vivado的啟動權限問題
