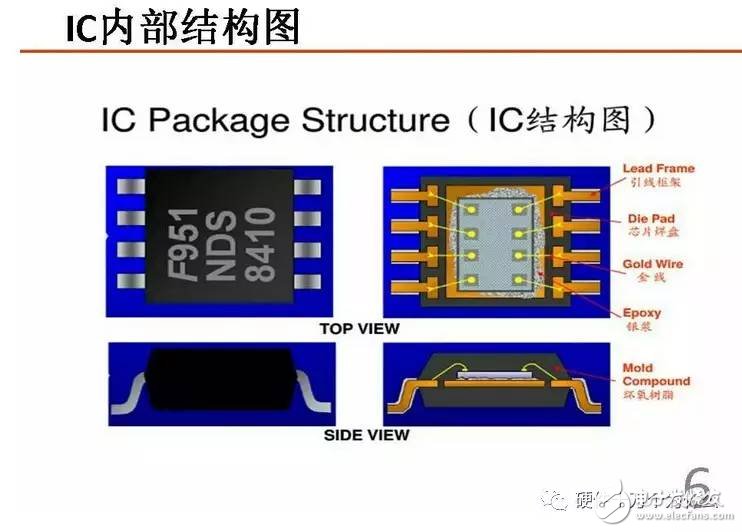

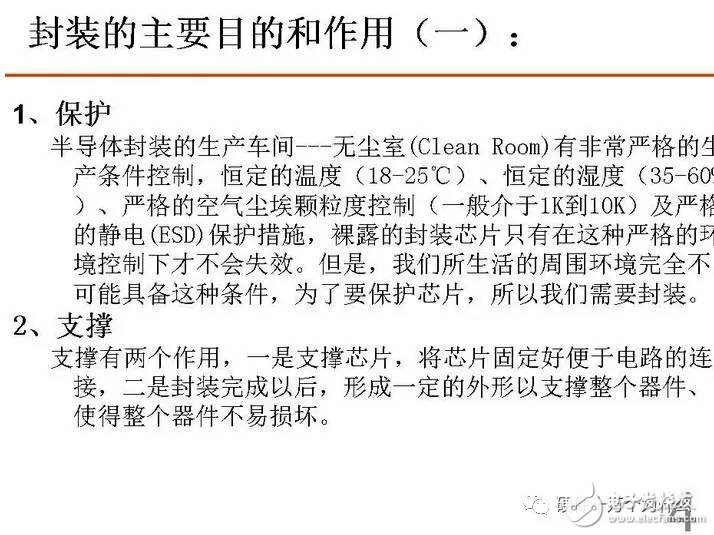

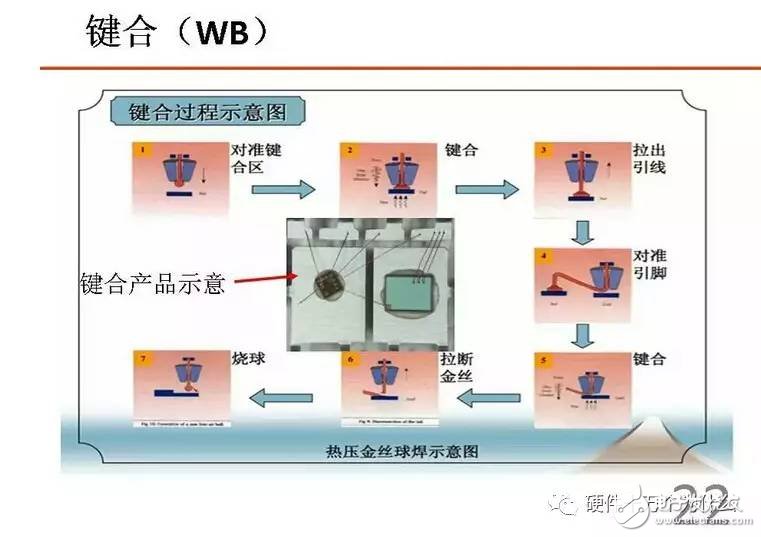

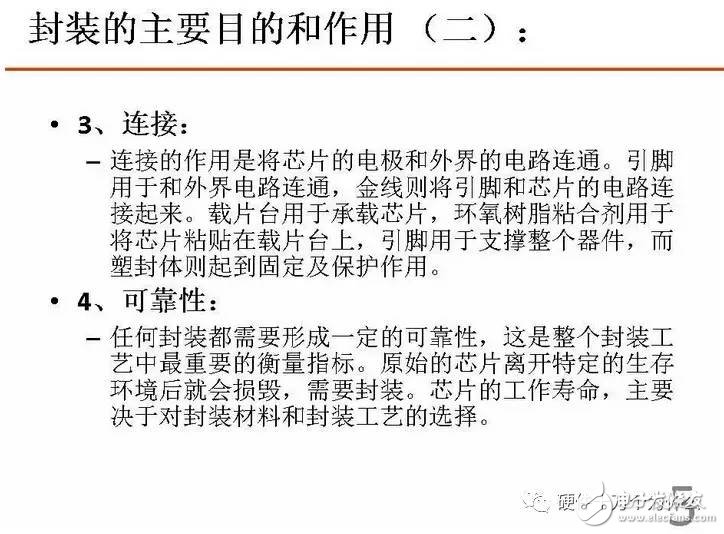

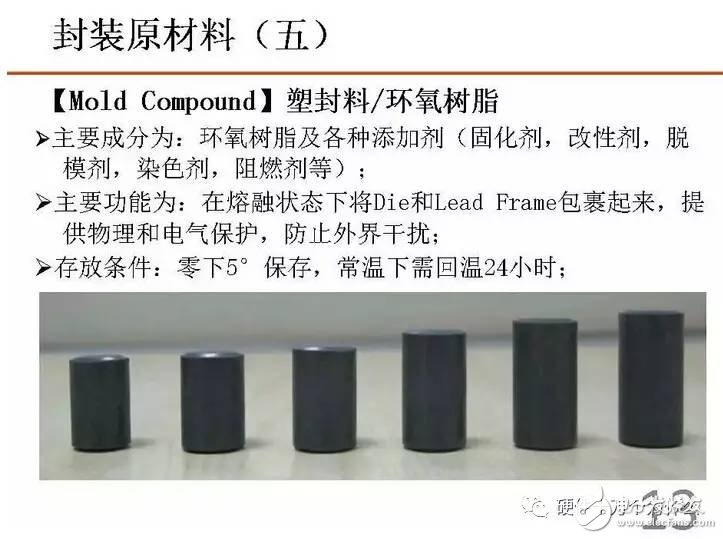

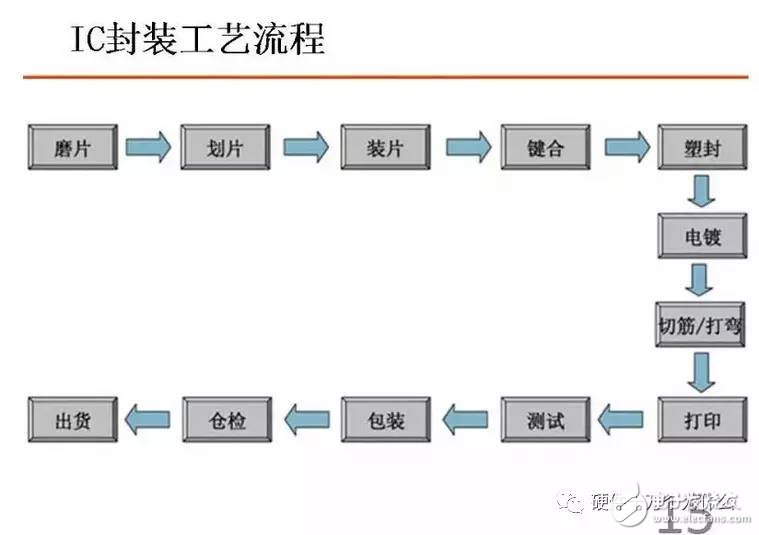

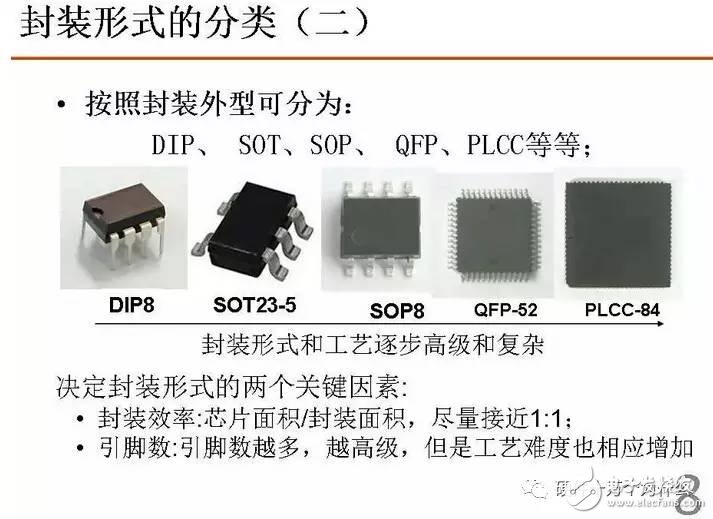

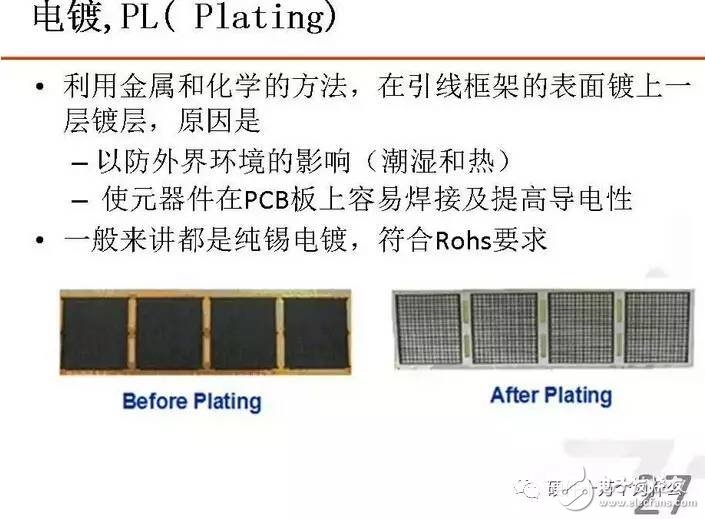

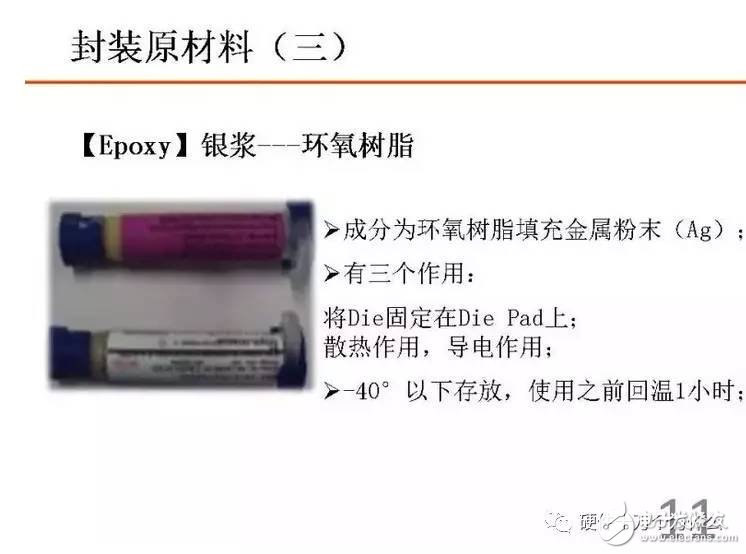

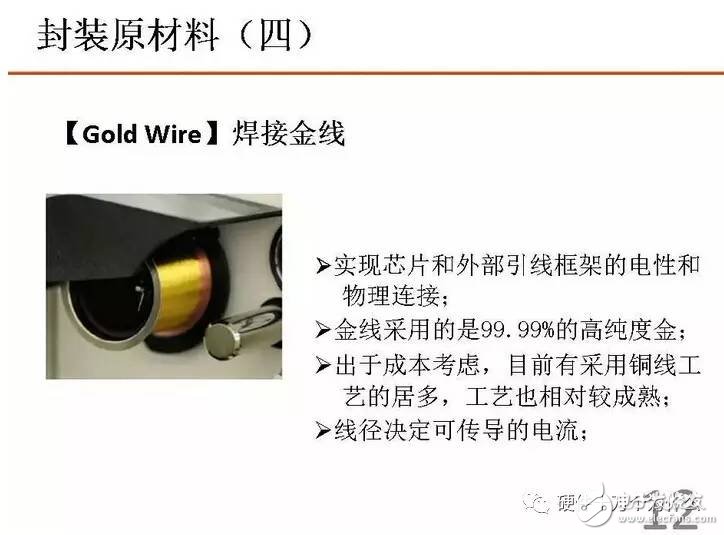

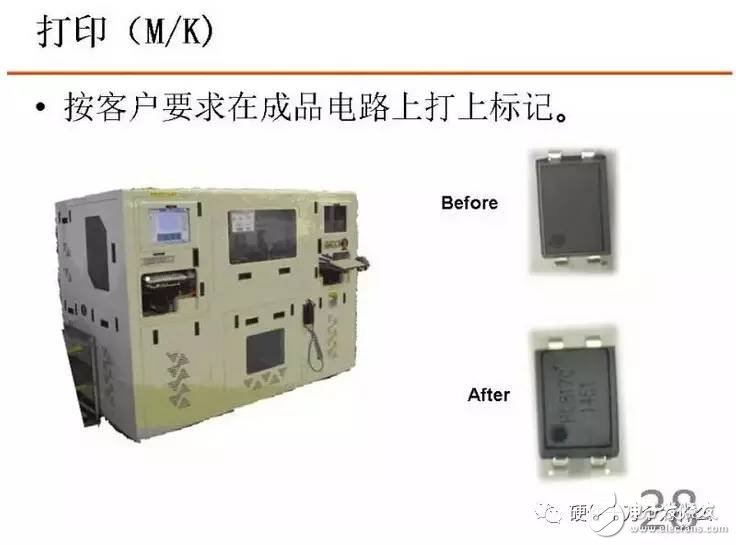

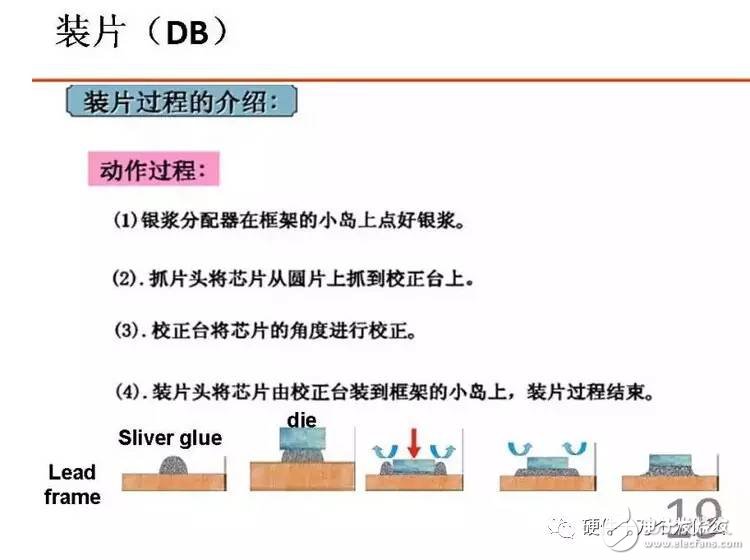

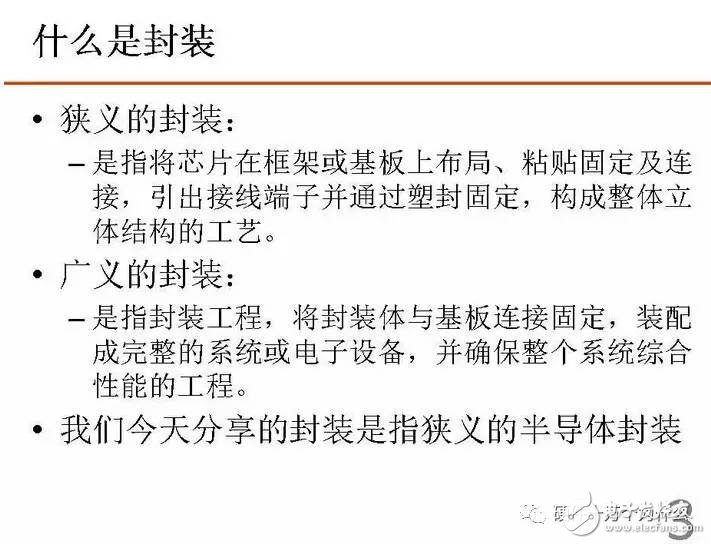

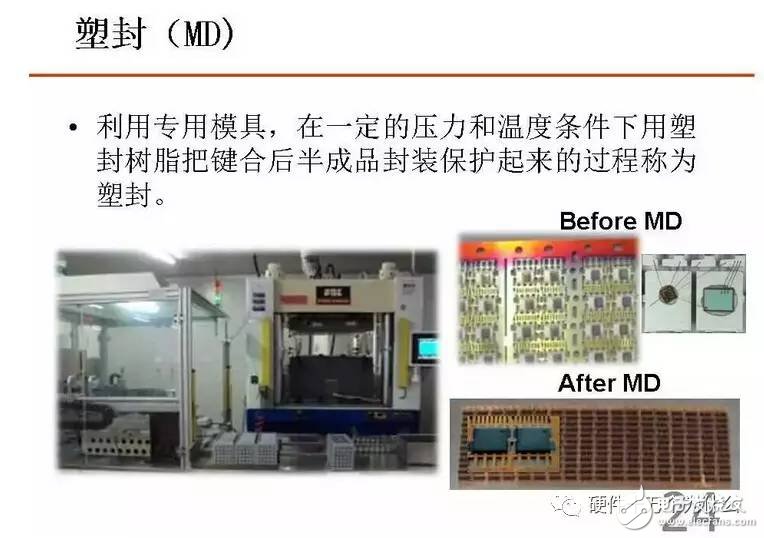

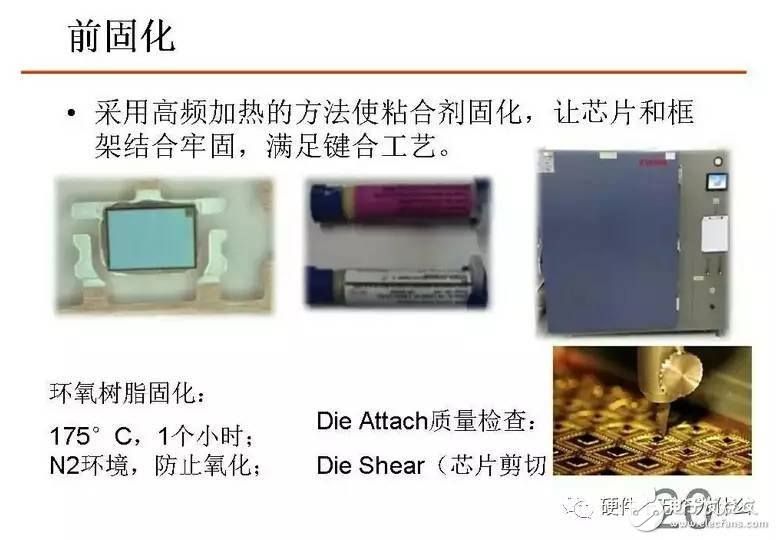

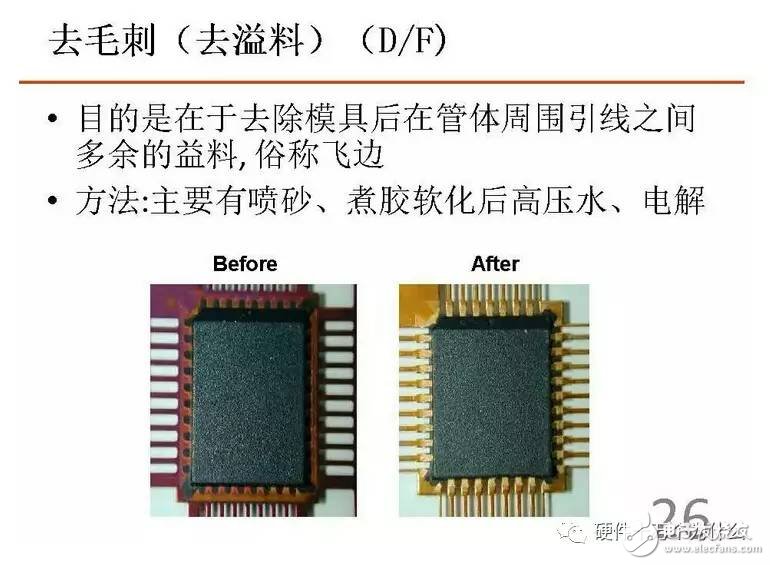

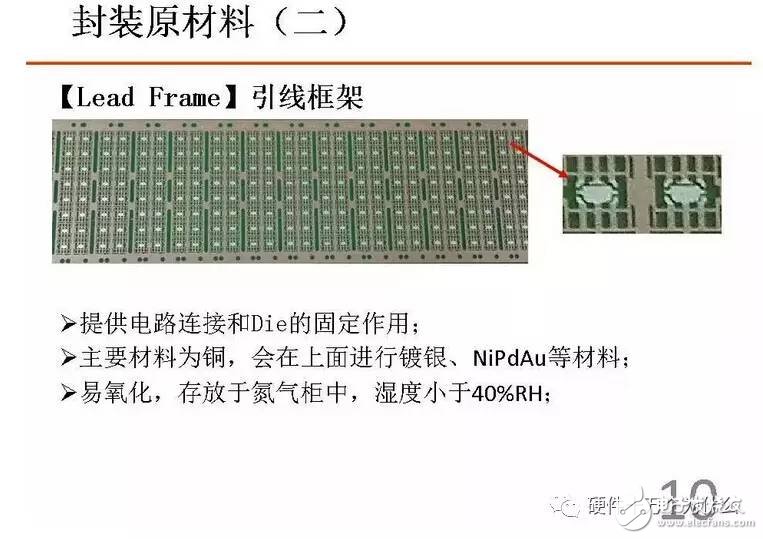

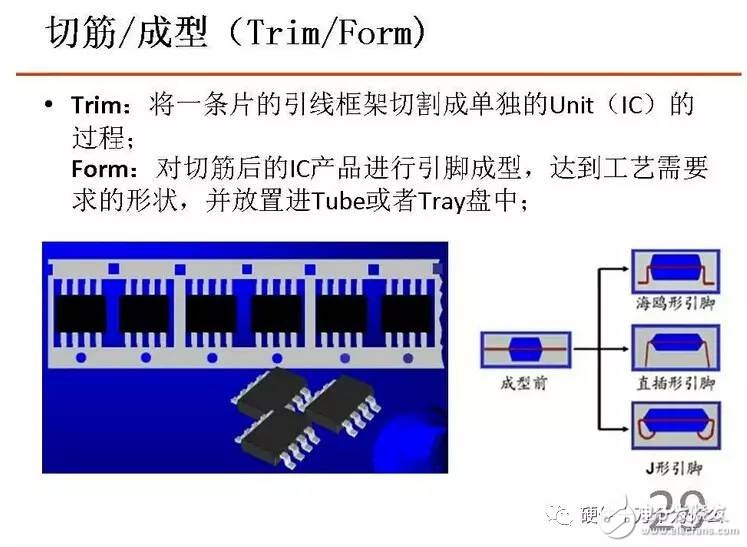

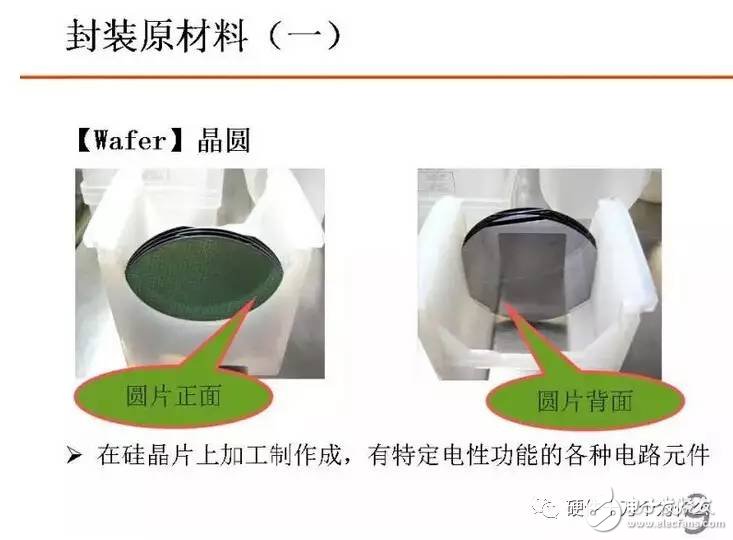

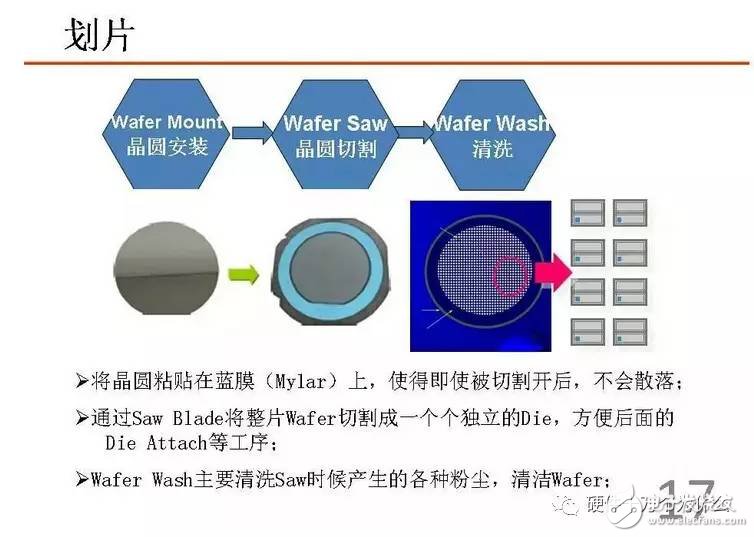

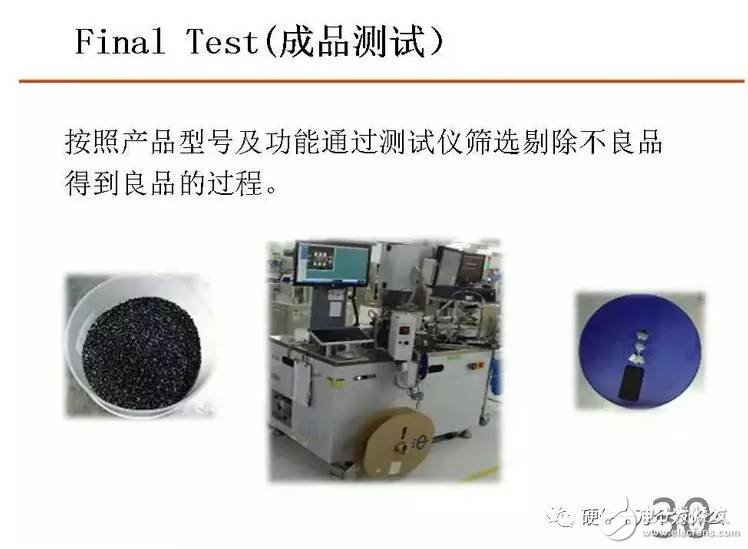

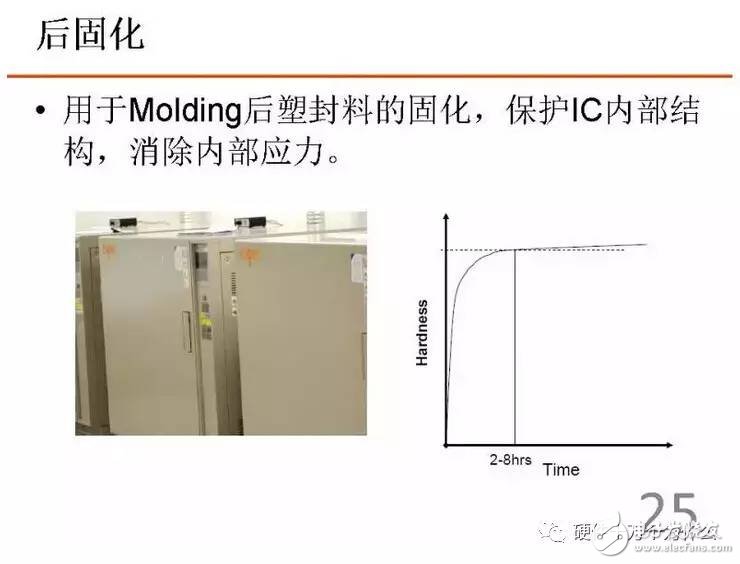

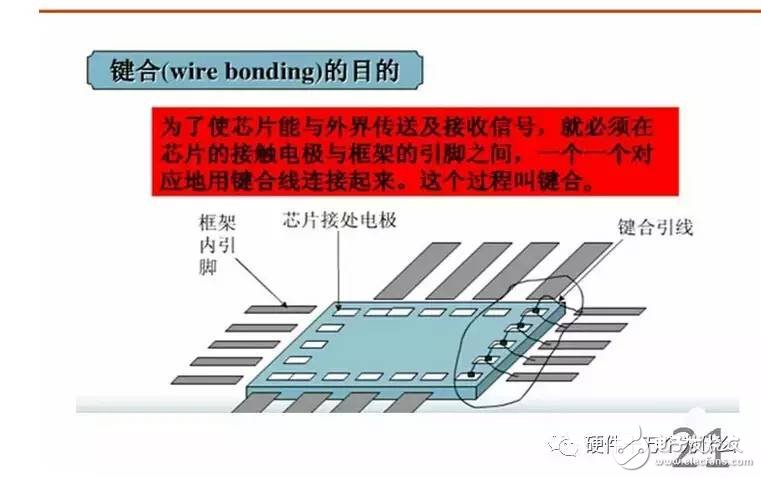

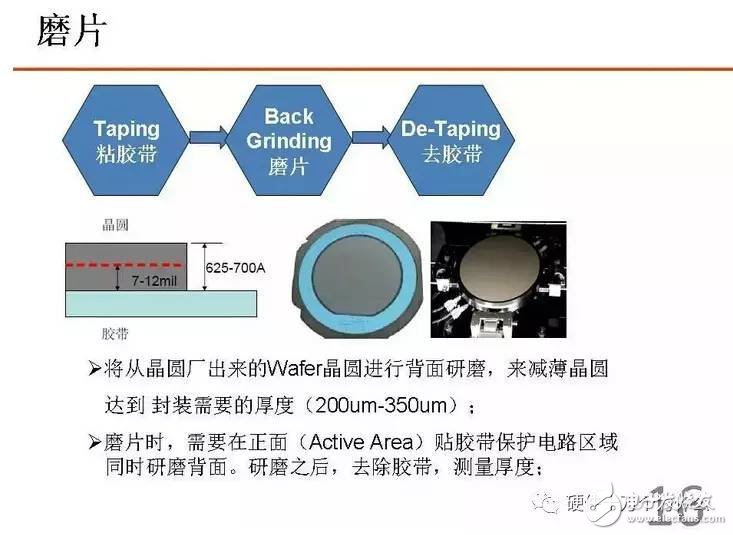

封裝的工序比較復雜,大概有十幾道工序,有磨片、劃片......磨片就是讓圓片背面減薄,適應封裝需要;劃片就是通過金屬刀片,讓晶圓能夠一粒一粒地分割出來;裝片就是通過導電膠,讓芯片跟引線框固定起來;鍵合就是通過芯片的pad與框架之間實現電路導通;塑封就是把產品包裝起來。里面的關鍵工序是“鍵合和塑封”,鍵合實現了我們的目的,塑封對鍵合實現品質保證和產品的可靠性。
