0.緒論AXI是高級擴展接口，在AMBA3.0中提出，AMBA4.0將其修改升級為AXI4.0。AMBA4.0 包括AXI4.0、AXI4.0-lite、ACE4.0、AXI4.0-stream

AXI4.0-lite是AXI的簡化版本，ACE4.0 是AXI緩存一致性擴展接口，AXI4.0-stream是ARM公司和Xilinx公司一起提出，主要用在FPGA進行以數據為主導的大量數據的傳輸應用。

1.簡介

1.1 關于AXI協議

AMBA AXI協議支持支持高性能、高頻率系統設計。

關鍵特點：

• 適合高帶寬低延時設計

• 無需復雜的橋就能實現高頻操作

• 能滿足大部分器件的接口要求

• 適合高初始延時的存儲控制器

• 提供互聯架構的靈活性與獨立性

• 向下兼容已有的AHB和APB接口

• 分離的地址/控制、數據相位

• 使用字節線來支持非對齊的數據傳輸

• 使用基于burst的傳輸，只需傳輸首地址

• 分離的讀、寫數據通道，能提供低功耗DMA

• 支持多種尋址方式

• 支持亂序傳輸

• 允許容易的添加寄存器級來進行時序收斂

1.2 AXI架構

AXI協議是基于burst的傳輸，并且定義了以下5個獨立的傳輸通道：讀地址通道、讀數據通道、寫地址通道、寫數據通道、寫響應通道。

地址通道攜帶控制消息用于描述被傳輸?shù)臄?shù)據屬性，數據傳輸使用寫通道來實現“主”到“從”的傳輸，“從”使用寫響應通道來完成一次寫傳輸；讀通道用來實現數據從“從”到“主”的傳輸。

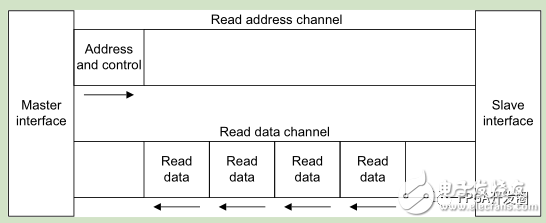

圖 1-1 讀架構

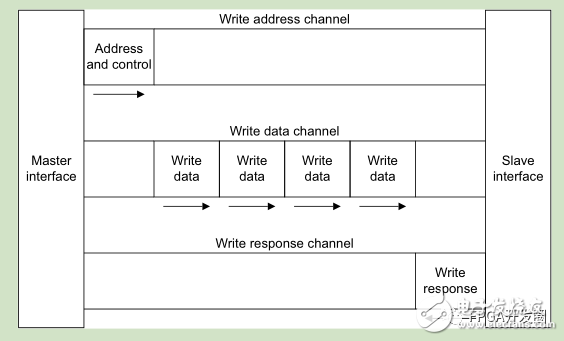

圖 1-2 寫架構

AXI是基于VALID/READY的握手機制數據傳輸協議，傳輸源端使用VALID表明地址/控制信號、數據是有效的，目的端使用READY表明自己能夠接受信息。

讀/寫地址通道：讀、寫傳輸每個都有自己的地址通道，對應的地址通道承載著對應傳輸?shù)牡刂房刂菩畔ⅰ?/span>

讀數據通道：讀數據通道承載著讀數據和讀響應信號包括數據總線（8/16/32/64/128/256/512/1024bit）和指示讀傳輸完成的讀響應信號。

寫數據通道：寫數據通道的數據信息被認為是緩沖（buffered）了的，“主”無需等待“從”對上次寫傳輸?shù)拇_認即可發起一次新的寫傳輸。寫通道包括數據總線（8/16…1024bit）和字節線（用于指示8bit 數據信號的有效性）。

寫響應通道：“從”使用寫響應通道對寫傳輸進行響應。所有的寫傳輸需要寫響應通道的完成信號。

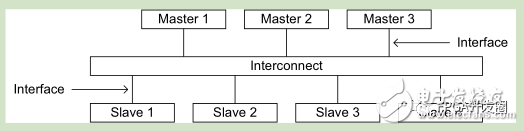

圖 1-3 接口與互聯

AXI協議提供單一的接口定義，能用在下述三種接口之間：master/interconnect、slave/interconnect、master/slave。

可以使用以下幾種典型的系統拓?fù)浼軜?gòu)：

• 共享地址與數據總線

• 共享地址總線，多數據總線

• multilayer多層，多地址總線，多數據總線

在大多數系統中，地址通道的帶寬要求沒有數據通道高，因此可以使用共享地址總線，多數據總線結構來對系統性能和互聯復雜度進行平衡。

寄存器片（Register Slices）：

每個AXI通道使用單一方向傳輸信息，并且各個通道直接沒有任何固定關系。因此可以可以在任何通道任何點插入寄存器片，當然這會導致額外的周期延遲。

使用寄存器片可以實現周期延遲（cycles of latency）和最大操作頻率的折中；使用寄存器片可以分割低速外設的長路徑。

2.信號描述

表 2-1 全局信號

表 2-2 寫地址通道信號

表 2-3 寫數據通道信號

表 2-4 寫響應通道信號

表 2-5 讀地址通道信號

表 2-6 讀數據通道信號

表 2-7 低功耗接口信號

3.信號接口要求

3.1時鐘復位

時鐘

每個AXI組件使用一個時鐘信號ACLK，所有輸入信號在ACLK上升沿采樣，所有輸出信號必須在ACLK上升沿后發生。

復位

AXI使用一個低電平有效的復位信號ARESETn，復位信號可以異步斷言，但必須和時鐘上升沿同步去斷言。

復位期間對接口有如下要求：①主機接口必須驅動ARVALID，AWVALID，WVALID為低電平；②從機接口必須驅動RVALID，BVALID為低電平；③所有其他信號可以被驅動到任意值。

在復位后，主機可以在時鐘上升沿驅動ARVALID，AWVALID，WVALID為高電平。

3.2基本讀寫傳輸

握手過程

5個傳輸通道均使用VALID/READY信號對傳輸過程的地址、數據、控制信號進行握手。使用雙向握手機制，傳輸僅僅發生在VALID、READY同時有效的時候。下圖是幾種握手機制：

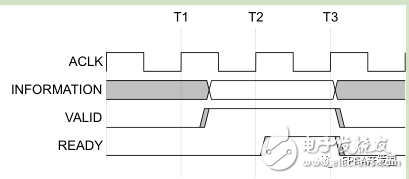

圖 3-1 VALID before READY 握手

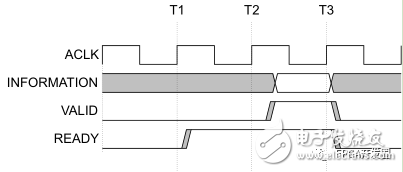

圖 3-2 READY before VALID 握手

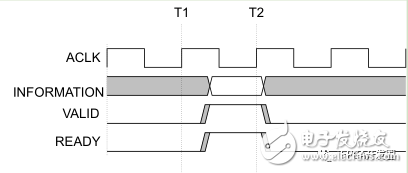

圖 3-3 VALID with READY 握手

通道信號要求

通道握手信號：每個通道有自己的xVALID/xREADY握手信號對。

寫地址通道：當主機驅動有效的地址和控制信號時，主機可以斷言AWVALID，一旦斷言，需要保持AWVALID的斷言狀態，直到時鐘上升沿采樣到從機的AWREADY。AWREADY默認值可高可低，推薦為高（如果為低，一次傳輸至少需要兩個周期，一個用來斷言AWVALID，一個用來斷言AWREADY）；當AWREADY為高時，從機必須能夠接受提供給它的有效地址。

寫數據通道：在寫突發傳輸過程中，主機只能在它提供有效的寫數據時斷言WVALID，一旦斷言，需要保持?jǐn)嘌誀顟B(tài)，知道時鐘上升沿采樣到從機的WREADY。WREADY默認值可以為高，這要求從機總能夠在單個周期內接受寫數據。主機在驅動最后一次寫突發傳輸是需要斷言WLAST信號。

寫響應通道：從機只能它在驅動有效的寫響應時斷言BVALID，一旦斷言需要保持，直到時鐘上升沿采樣到主機的BREADY信號。當主機總能在一個周期內接受寫響應信號時，可以將BREADY的默認值設為高。

讀地址通道：當主機驅動有效的地址和控制信號時，主機可以斷言ARVALID，一旦斷言，需要保持ARVALID的斷言狀態，直到時鐘上升沿采樣到從機的ARREADY。ARREADY默認值可高可低，推薦為高（如果為低，一次傳輸至少需要兩個周期，一個用來斷言ARVALID，一個用來斷言ARREADY）；當ARREADY為高時，從機必須能夠接受提供給它的有效地址。

讀數據通道：只有當從機驅動有效的讀數據時從機才可以斷言RVALID，一旦斷言需要保持直到時鐘上升沿采樣到主機的BREADY。BREADY默認值可以為高，此時需要主機任何時候一旦開始讀傳輸就能立馬接受讀數據。當最后一次突發讀傳輸時，從機需要斷言RLAST。

通道間關系

• AXI協議要求通道間滿足如下關系：

• 寫響應必須跟隨最后一次burst的的寫傳輸

• 讀數據必須跟隨數據對應的地址

通道握手信號的依耐關系

為防止死鎖，通道握手信號需要遵循一定的依耐關系。①VALID信號不能依耐READY信號。②AXI接口可以等到檢測到VALID才斷言對應的READY，也可以檢測到VALID之前就斷言READY。下面有幾個圖表明依耐關系，單箭頭指向的信號能在箭頭起點信號之前或之后斷言；雙箭頭指向的信號必須在箭頭起點信號斷言之后斷言。

圖 3-4 讀傳輸握手依耐關系

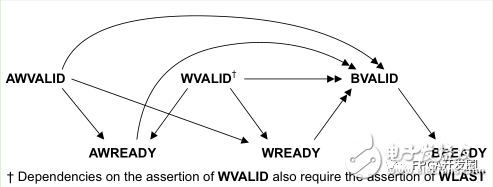

圖 3-5 寫傳輸握手依耐關系

圖 3-6 從機寫響應握手依耐關系

3.3傳輸結構

地址結構

AXI協議是基于burst的，主機只給出突發傳輸?shù)牡谝粋€字節的地址，從機必須計算突發傳輸后續的地址。突發傳輸不能跨4KB邊界（防止突發跨越兩個從機的邊界，也限制了從機所需支持的地址自增數）。

1）突發長度

ARLEN[7:0]決定讀傳輸?shù)耐话l(fā)長度，AWLEN[7:0]決定寫傳輸?shù)耐话l(fā)長度。AXI3只支持1~16次的突發傳輸（Burst_length=AxLEN[3:0]+1），AXI4擴展突發長度支持INCR突發類型為1~256次傳輸，對于其他的傳輸類型依然保持1~16次突發傳輸（Burst_Length=AxLEN[7:0]+1）。

• burst傳輸具有如下規則：

• wraping burst ,burst長度必須是2,4,8,16

• burst不能跨4KB邊界

• 不支持提前終止burst傳輸

所有的組件都不能提前終止一次突發傳輸。然而，主機可以通過解斷言所有的寫的strobes來使非所有的寫字節來減少寫傳輸?shù)臄?shù)量。讀burst中，主機可以忽略后續的讀數據來減少讀個數。也就是說，不管怎樣，都必須完成所有的burst傳輸。

注：對于FIFO，忽略后續讀數據可能導致數據丟失，必須保證突發傳輸長度和要求的數據傳輸大小匹配。

突發大小

ARSIZE[2:0],讀突發傳輸；AWSIZE[2:0],寫突發傳輸。

AxSIZE[2:0] bytes in transfer

‘b0001

‘b0012

‘b0104

‘b0118

‘b10016

‘b10132

‘b11064

‘b111128

突發類型

FIXED：突發傳輸過程中地址固定，用于FIFO訪問

INCR：增量突發，傳輸過程中，地址遞增。增加量取決AxSIZE的值。

WRAP：回環突發，和增量突發類似，但會在特定高地址的邊界處回到低地址處。回環突發的長度只能是2,4,8,16次傳輸，傳輸首地址和每次傳輸?shù)拇笮R。最低的地址整個傳輸?shù)臄?shù)據大小對齊?；丨h(huán)邊界等于（AxSIZE*AxLEN）。

AxBURST[1:0]burst type

‘b00FIXED

‘b01INCR

‘b10WRAP

‘b11Reserved

Start_Address=AxADDR

Number_Bytes=2^AxSIZE

Burst_Length=AxLEN+1

Aligned_Addr=（INT（Start_Address/Number_Bytes))xNumber_Bytes。//INT表示向下取整。

對于INCR突發和WRAP突發但沒有到達回環邊界，地址由下述方程決定：

Address_N=Aligned_Address+(N-1)xNumber_Bytes

WRAP突發，突發邊界：

Wrap_Boundary=(INT(Start_Address/(Number_Bytes x Burst_Length)))x(Number_Bytes x Burst_Length)

數據讀寫結構

WSTRB[n:0]對應于對應的寫字節，WSTRB[n]對應WDATA[8n+7:8n]。WVALID為低時，WSTRB可以為任意值，WVALID為高時，WSTRB為高的字節線必須指示有效的數據。

窄傳輸

當主機產生比它數據總線要窄的傳輸時，由地址和控制信號決定哪個字節被傳輸：

INCR和WRAP，不同的字節線決定每次burst傳輸?shù)臄?shù)據，F(xiàn)IXED，每次傳輸使用相同的字節線。

下圖給出了5次突發傳輸，起始地址為0，每次傳輸為8bit，數據總線為32bit，突發類型為INCR。

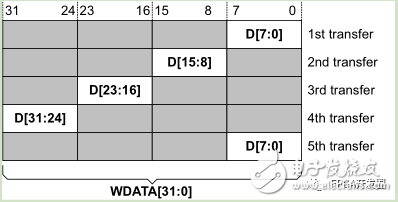

圖 3-7 窄傳輸示例1

下圖給出3次突發，起始地址為4，每次傳輸32bit，數據總線為64bit。

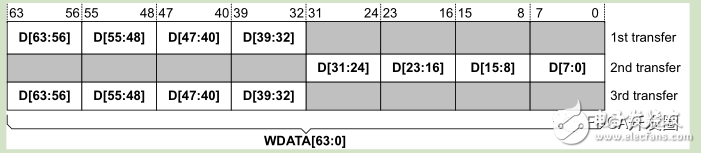

圖 3-8 窄傳輸示例2

非對齊傳輸

AXI支持非對齊傳輸。在大于一個字節的傳輸中，第一個自己的傳輸可能是非對齊的。如32-bit數據包起始地址在0x1002，非32bit對齊。

主機可以①使用低位地址線來表示非對齊的起始地址；②提供對齊的起始地址，使用字節線來表示非對齊的起始地址。

圖 3-9 對齊非對齊傳輸示例1-32bit總線

圖 3-10 對齊非對齊傳輸示例2-64bit總線

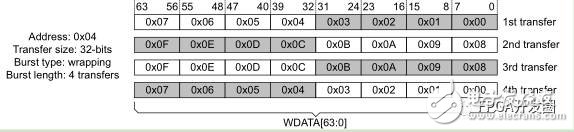

圖 3-11 對齊的回環傳輸示例

讀寫響應結構

讀傳輸?shù)捻憫?yīng)信息是附加在讀數據通道上的，寫傳輸?shù)捻憫?yīng)在寫響應通道。

RRESP[1:0],讀傳輸

BRESP[1:0],寫傳輸

OKAY(‘b00):正常訪問成功

EXOKAY(‘b01):Exclusive 訪問成功

SLVERR(‘b10):從機錯誤。表明訪問已經成功到了從機，但從機希望返回一個錯誤的情況給主機。

DECERR(‘b11):譯碼錯誤。一般由互聯組件給出，表明沒有對應的從機地址。
