BlueCoin，如其名，是一個核心板僅為硬幣大小的微型開發板。熟悉ST產品及開發板的朋友可能了解，憑借產品的小型化和低功耗，ST有不少集成度非常高的微型開發板，比如SensorTile。

BlueCoin是一款高集成度的開發平臺和產品原型平臺，專注于聲學和運動感測方面的IOT應用。配合完整的入門工具包，BlueCoin能幫助您探索先進的傳感器融合和信號處理功能。Bluecoin集成了由4個數字MEMS麥克風組成的麥克風陣列，9軸運動傳感器和環境傳感器，以及ToF激光測距傳感器。高性能的STM32F446 180 MHz MCU可以實現實時的高級傳感器算法，如自適應波束成形（beamforming）和聲源定位。BlueCoin可以通過板載BLE連接到任何IoT和智能工業無線傳感器網絡。

Bluecoin的官方產品代碼為STEVAL-BCNKT01V1，在ST官網搜索它或Bluecoin，都能查找到完整的官方文檔和技術資料。后期還會有更多的中文版技術資料發布，請大家關注。

套件介紹

Bluecoin核心板STEVAL-BCNCS01V1

與SensorTile一樣，BlueCoin的主要元器件也幾乎都分布在硬幣大小的核心板上。

核心板正面：

• 4個MEMS數字麥克風MP34DT04-C1（64dB SNR）組成的麥克風陣列

核心板背面：

• STM32F446：32bit高性能M4核MCU

• LSM6DSM：3軸加速度傳感器+3軸陀螺儀

• LSM303AGR: 高性能電子羅盤：3軸加速度傳感器+3軸磁力計

• LPS22HB：MEMS氣壓計

• BlueNRG-MS：藍牙低功耗網絡處理器

• BALF-NRG-01D3：50Ω巴倫

• STBC03JR： 線性鋰電池充電器，150 mA LDO 3.0 V

• 外部接口包括：UART, SPI, SAI (Serial Audio Interface), I2C, USB OTG, ADC,GPIOs, SDIO, CAN, I2S

• SWD調試接口

微型擴展板STEVAL-BCNCR01V1

Bluecoin微型擴展板與核心板形狀大小相同，可與核心板直插固定，主要包含：

• ST1S12XX：3.3V DC-DC轉換器

• USBLC6-2P6：ESD保護器

• USB接口，用于供電和通訊

• microSD卡槽

主擴展板STEVAL-BCNST01V1

Bluecoin主擴展板為3.6x3.6cm的正方形開發板，板上帶有：

• 2個VL53L0X ToF測距傳感器

• LDK120M-R：低噪聲LDO

• USBLC6-2P6：USB ESD保護器

• Audio DAC

• Micro USB接口

• SWD調試接口

除了開發板，Bluecoin套件還包含鋰電池，調試連接線及塑料保護殼。

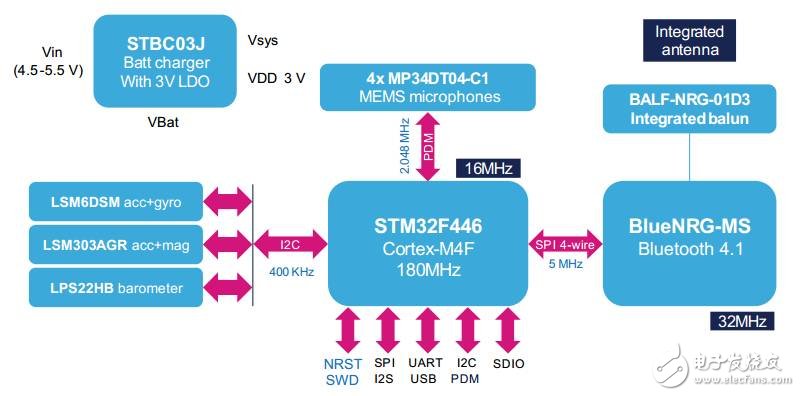

Bluecoin核心器件框圖：

除了多種傳感器外，Bluecoin增加了麥克風陣列，更加適合于聲音處理方面的應用。ST Open.Audio算法庫中的多種高級算法可以免費獲取并驗證。

小編會陸續向大家介紹BlueCoin配套的固件、功能性軟件包，以及上手介紹，敬請期待！
