什么是dsp2812

DSP2812是TI公司新推出的功能強大的TMS320F2812的32位定點DSP，是TMS320LF2407A的升級版本，最大的特點是速度比TMS320LF2407A有了質的飛躍，從最高40M躍升到TMS320F2812的150M，處理數據位數也從16位定點躍升到32位定點。最大的亮點是其擁有EVA、EVB事件管理器和配套的12位16通道的AD數據采集，使其對電機控制得心應手。再加上豐富的外設接口，如CAN、SCI等，在工控領域占有不少份額。

dsp2812有多少個引腳

看是那種封裝的，如果是PGF封裝就是176管腳，如果是BGA的封裝就128腳。一般用PGF封裝。

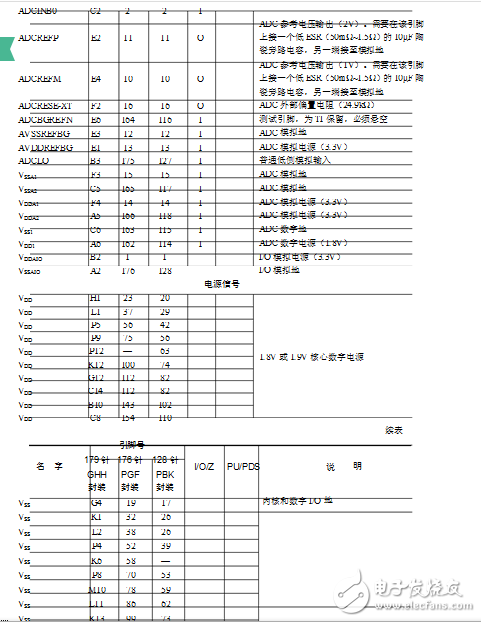

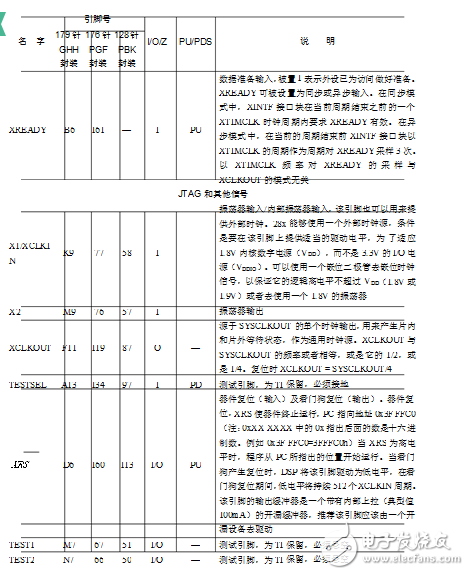

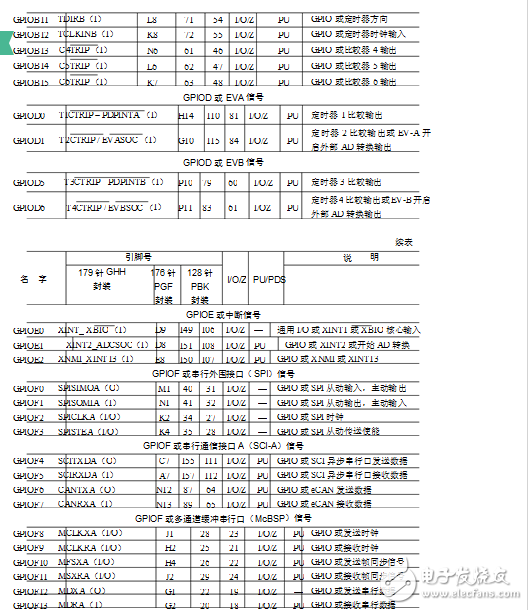

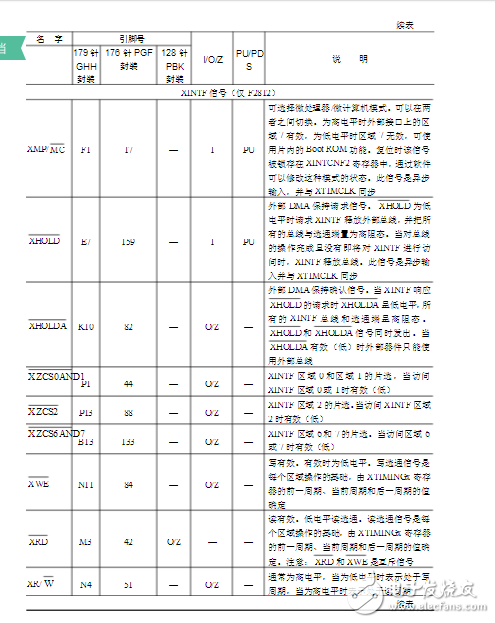

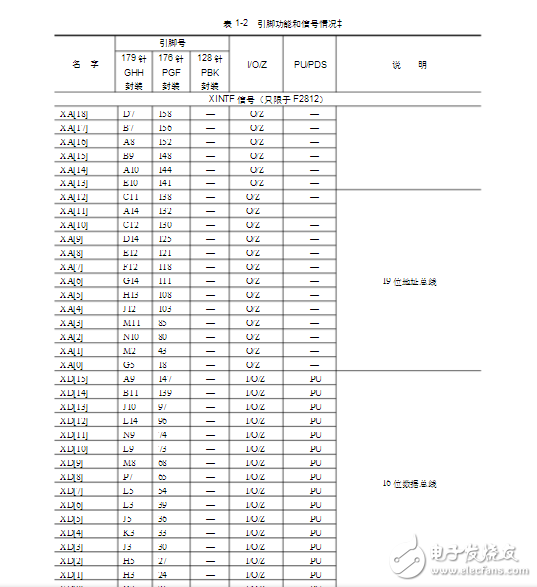

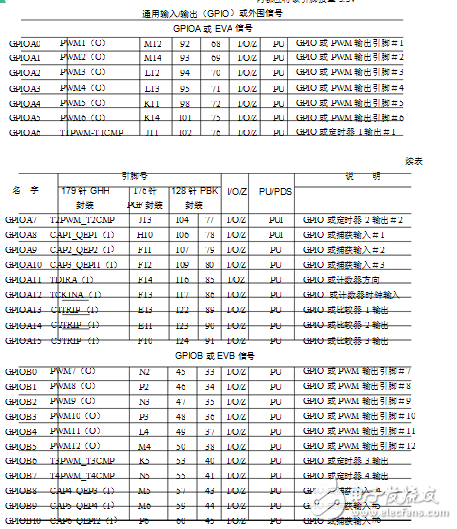

dsp2812引腳定義詳解

圖1 主要元件位置示意圖

開發板采用一個TPS767D301芯片為整個系統供電，采用一個LED作為上電指示，添加了手動復位功能，將2812的全部引腳引出，開發板主要元件及其位置如圖1所示。

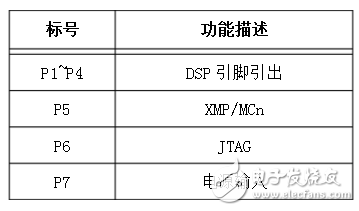

表1 開發板插接件

P1~P4將2812的全部有用引腳引出，以便用于擴展。每個插接件的第一腳用方形焊盤表示。下面圖表分別描述了P1~P4的引腳排列及每個引腳的功能。

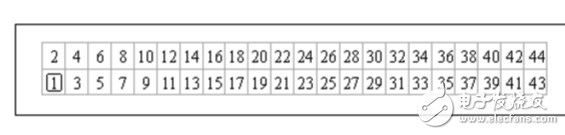

圖2 P1的引腳排列

引腳 功能 引腳 功能

1 ADCINA7 2 ADCINA6

3 ADCINA5 4 ADCINA4

5 ADCINA3 6 ADCINA2

7 ADCINA1 8 ADCINA0

9 ADCINB1 10 ADCINA0

11 ADCINB3 12 ADCINB2

13 ADCINB5 14 ADCINB4

15 ADCINB7 16 ADCINB6

17 3.3V_IO 18 GND

19 MDRA 20 XA0

21 MDXA 22 XD0

23 MCLKRA 24 XD1

25 XD2 26 MFSXA

27 MFSRA 28 MCLKXA

29 3.3V_IO 30 XD3

31 GND 32 XD4

33 SPICLKA 34 SPISTEA

35 XD5 36 XD6

37 SPISIMOA 38 SPISOMI

39 XRDn 40 XA1

41 XZCS0AND1n 42 PWM7

43 3.3V_IO 44 GND

表2 P1引腳功能描述

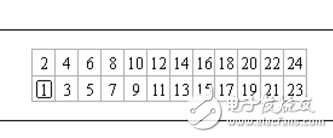

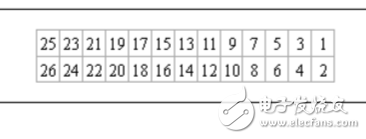

圖3 P2引腳排列

引腳 功能 引腳 功能

1GND 2 3. 3V_IO

3XHOLDAn4T4CTRIP

5XWE6XA3

7CANTA8XZCS2n

9CANRA10SCITB

11SCIRB12PWM1

13PWM214PWM3

15PWM416XD12

17XA1418XA13

19XPLLDISn20XD14

21XA1222XZCS6AND7n

23XA1124XA10

17XD1318PWM5

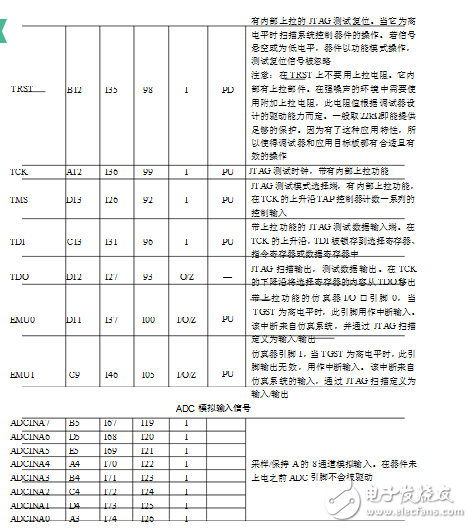

表四引腳功能描述
