硬件開發出問題的時候我們首先想到的工具是示波器、任意波形發生器、網絡分析儀、頻譜分析儀、數字總線分析儀等設備。還沒有列舉完這些儀器，想必你腦子里已經出現了一個試驗臺，上面羅列著各種價格不菲的高檔儀器。

作為電子攻城獅，你是否曾經或多或少遇到過類似的場景：同樣是在同一起跑線上準備“屢起袖子搞點事情”，當你還在為去哪兒才能一次性借用到項目開發所需的多臺實驗室設備而煩惱時，時常你會發現，身邊的那些學霸與技術大牛們，早已泰然自若地搞定了項目的一切，伴隨著與學霸擦肩而過時對方所投來的淡定中略帶得意的小眼神，讓你心中頓時有一句那啥不知當講不當講...

你以為，每一名電子工程學霸都是天生的？圖樣圖森破了吧~~事實上，學霸們一定不曾告訴你，一個能放到他們牛仔褲口袋里的盒子就是他們行走江湖不濕身的秘籍。這個名為Analog Discovery2的綠色小盒，能集前文提到的所有常用儀器功能于一身，只要你身邊有臺筆記本電腦，就能在任意場合隨時隨地?fù)碛幸粋€(gè)強大的電子工程設計工作站！正是靠它，讓多少學霸們無論是在實驗室內還是在實驗室外，都能在幾乎所有環境中去隨心所欲地搭建并測試他們的模擬和數字電路。

本質上，Analog Discovery2是一款由 Digilent 公司所出品的迷你型USB示波器和多功能儀器，根據Digilent官方產品資料顯示，其設計初衷就是為了讓用戶方便地測試、讀取、生成、記錄和控制各種混合信號電路：

“作為一款和Analog Device聯合開發并且獲得Xilinx大學計劃官方支持的便攜式產品，Analog Discovery2小到可以輕而易舉地放進你的口袋，但功能可以強大到足以替代一堆的實驗室設備。無論是在實驗室內還是在實驗室外的環境下，Analog Discovery 2都能夠?yàn)楣た粕?、業余愛好者或者電子發燒友提供一個隨心所欲地基于模擬數字電路開展動手項目的口袋儀器實驗室?！?/span>

事實上，這款“學霸私藏工具”并不神秘，上圖就是它的樣子，拆解后可以看出，它大約只有三厘米寬，足夠精致小巧到隨身塞入口袋。出于一名電子發燒友的好奇與本能，本俠也入手了一款該產品，并在過去的一周拿到手把玩了一番，在這里分享一些使用感受。

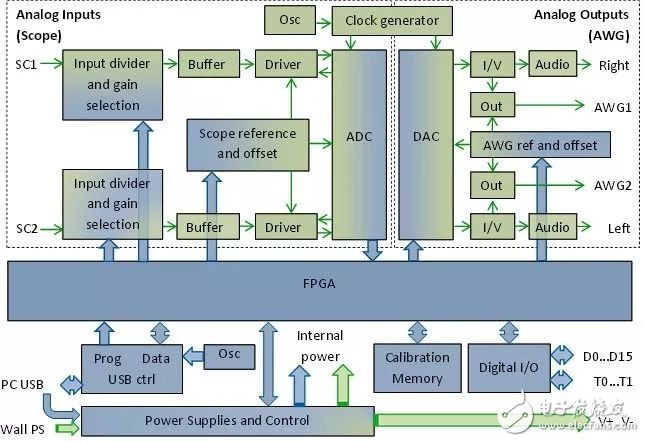

上圖是到手的Analog Discovery 2連接使用后的樣兒。它具有100MPS雙通道USB數字示波器，雙通道任意函數發生器，16通道數字邏輯分析儀，信號源、可調電源、頻譜分析儀、網絡分析儀等十種儀器功能，并且性能參數強勁，足夠在校學生與電子設計愛好者日常實驗與項目的使用（詳情可見：www.digilent.com.cn/products/product-ad2）。所有的這些功能，一定程度上得益于Xilinx Spartan-6 FPGA的高性能和靈活性，配合十分容易上手的 Digilent WaveForms 軟件平臺（嗯，用了一下確認是完全免費的），充分發揮了該產品所集成的 Xilinx FPGA 和 Analog Devices 各器件的功能。下圖為網上所找到的該產品的模塊框圖：

把 Analog Discovery2 變成示波器，我們需要Analog Discovery BNC Adapter Board來進行擴展，擴展板如下所示。再通過最新WaveForms 2015上位機的配合，對于硬件開發者來講，即便你是一名基礎小白，都能很快地將 Analog Discovery2 模塊變成開發者需要的功能儀器，從而快速，精確地解決硬件開發過程中所遇上的問題。順帶提一句，除了簡單易用的WaveForms之外，經谷歌出的一偏文章提示，本俠嘗試了一下，發現 Analog Discovery2 還支持包括C語言、Python、Matlab、LabVIEW等多種語言的SDK、API哦~

同時，在 Digilent 中文官網上，本俠發現了一系列為該產品配套的包括【快速入門教程視頻】，【電路原理/模擬電路開課指南】，【上海交大/南京大學等國內知名高校的教學慕課】，【諸多大學生開源作品項目】在內的學習資源，可見該產品的生態圈著實豐富。

總結：硬件開發者可以方便地通過一根簡易的導線探針將Analog Discovery 2的模塊和數字輸入輸出連接到電路，還可以通過Analog Discovery BNC適配器和BNC探針來達到同樣的效果，以調用模擬/數字輸入輸出接口。再加上Xilinx Spartan-6 FPGA的強悍的功能、靈活性以及配合AD/DA轉換和多種模擬/數字信號處理模塊，相信硬件開發者能夠從Analog Discovery 2中獲得更多的快速、精確的解決問題的方法。
