一、Bit Bang

關于 Bit Bang 的解釋:Use software to control serial communication at general-purpose I/O pins,簡單來講就是使用軟件通過 IO 腳去實現(xiàn) I2C 的時序從而使用 I2C 協(xié)議進行通信。

這樣做的好處是可以突破硬件上的限制，例如芯片不具有硬件 I2C 模塊，或者硬件 I2C 模塊損壞，又或者使用硬件 I2C 模塊時布線非常麻煩。壞處是需要寫代碼模擬時序，根據不同的硬件平臺和不同的時鐘頻率，代碼中的部分參數是不一樣的。

二、代碼分析

以下代碼基于 STM32 系列 MCU

使用軟件模擬 I2C 的步驟如下：

1、設置 GPIO 管腳

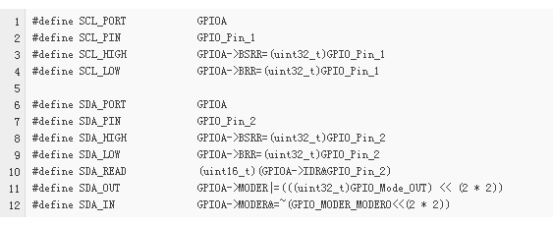

設置兩個管腳作為 SCL 和 SDA，例如 GPIOA1 和 GPIOA2

2、SCL時鐘周期

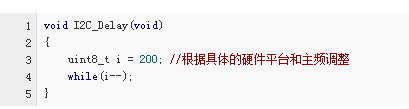

3、附加設置

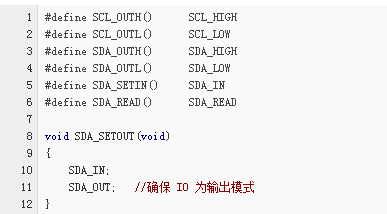

這里主要是使用宏定義模擬函數

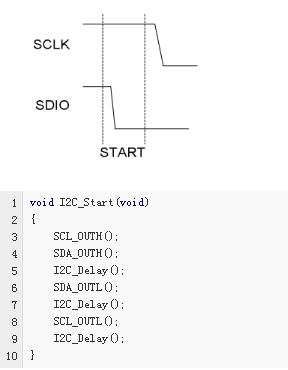

4、I2C 啟動

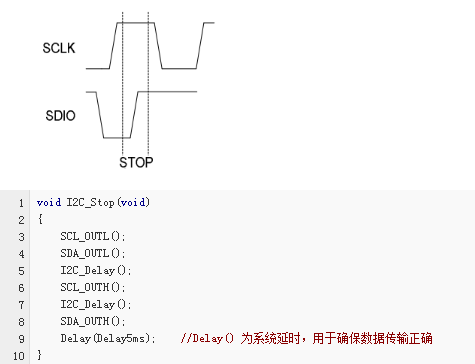

5、I2C停止

6、發(fā)送 8 位數據，返回值為從響應 ACK 標志

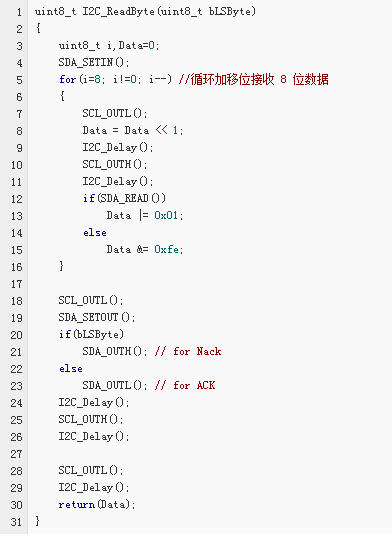

7、接收 8 位數據

三、操作實例

以下代碼為通過調用上面的基本代碼來實現(xiàn) I2C 通信

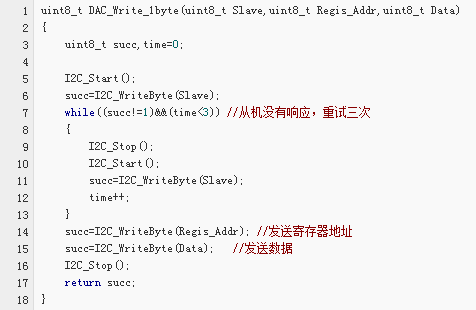

1、設置 DAC 寄存器的值

三個參數分比為從機地址，寄存器地址，8 位數據

2、讀取 DAC 寄存器的值

兩個參數分別為從機地址，寄存器地址，返回數據為 16 位。這是由于某些器件的硬件設計，采用 7 位表示寄存器地址，而每個寄存器包含 9 位數據。更常見的方式為 8 位寄存器地址，一個寄存器 8 位數據，這種方式的代碼僅返回 8 位數據，見代碼 2。

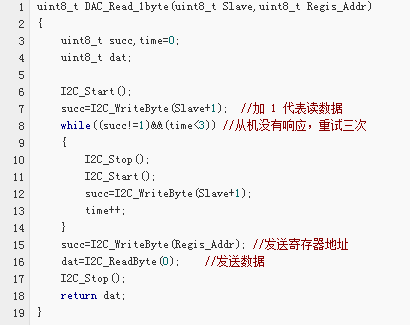

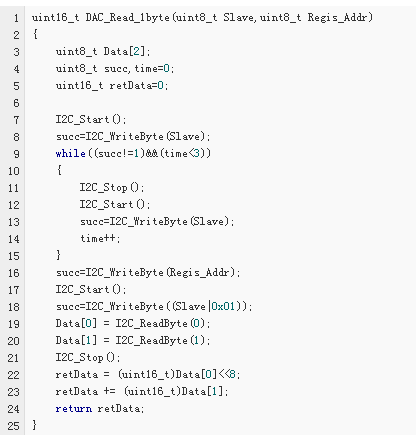

代碼 1，返回 16 位數據，不常見

代碼 2，返回 8 位數據
