ADI推出 Power by Linear? 的有源整流器控制器LT8672，該器件具有至 –40V 的反向輸入保護。其 3V 至 42V 輸入電壓能力非常適合汽車應用，這類應用具低至 3.0V 的最低輸入電壓和高達 40V 的拋載瞬變，在冷車發動和停-啟情況下，必須始終保持穩定。

LT8672 驅動一個外部 N 溝道 MOSFET，具 20mV 壓差，與肖特基二極管相比，功耗可降低 90%，無需昂貴的散熱器。汽車應用要求在高達100kHz 范圍內對 AC 輸入紋波整流，而該器件的超快速瞬態響應使其能夠滿足嚴格的汽車應用要求。

此外，運行時 20μA 靜態電流和停機時 3.5μA 電流非常適合始終保持接通系統。MSOP-10 封裝和外部 MOSFET 相結合，可確保緊湊的解決方案占板面積。LT8672 的解決方案提供 3V 最低輸入能力和 20mV 壓降，能夠在冷車發動和停-啟情況下減輕最低輸入電壓要求帶來的壓力，從而提供更簡單和高效的電路。

如果輸入電源出現故障或短路，那么該器件可以快速斷開，最大限度降低了反向電流瞬變。此外，外部MOSFET 準備接受負載電流時，電源良好標記引腳會發出信號。LT8672EMS 采用 MSOP-10 封裝。工業溫度級版本 LT8672IMS 經過測試，保證在–40°C 至 125°C 工作結溫范圍內運行。LT8672HMS 版本經也過測試，保證在 –40°C至 150°C 工作結溫范圍內運行。

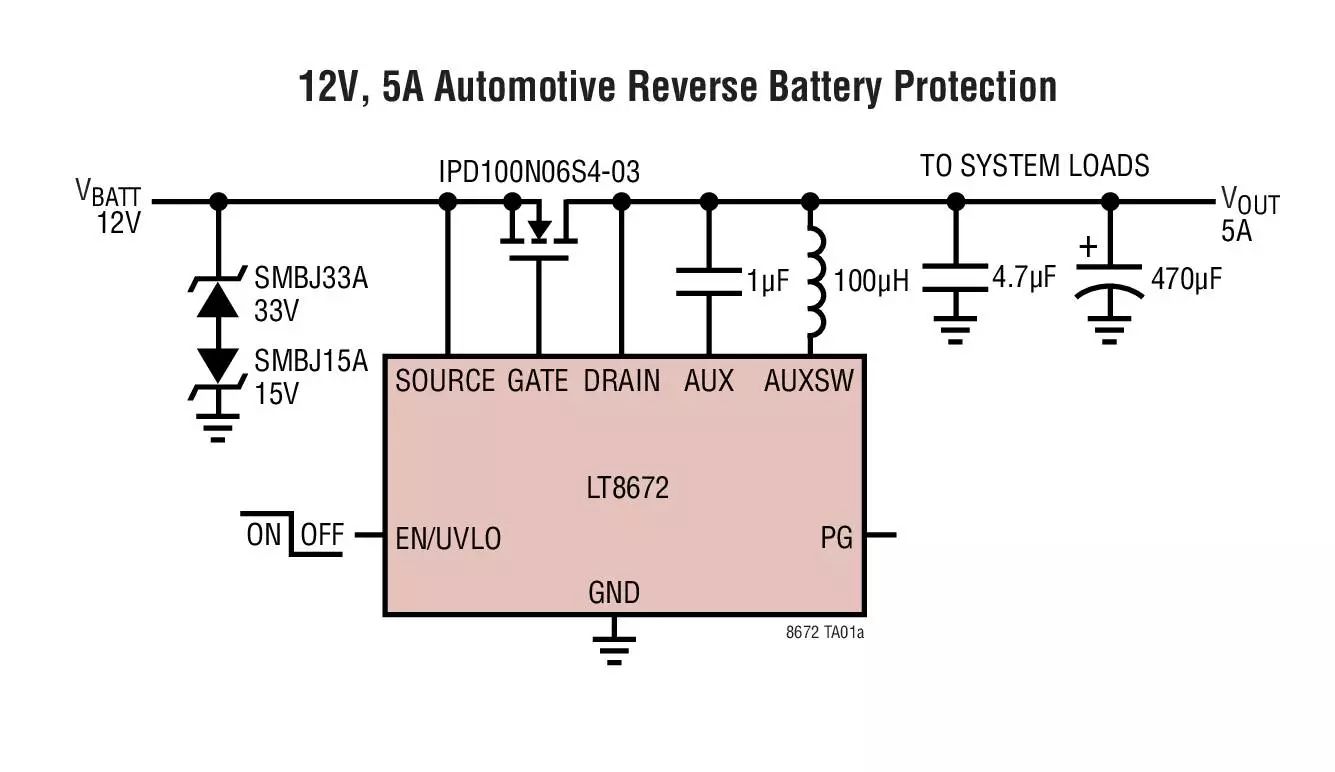

典型應用

性能概要

• 反向輸入保護至 –40V

• 寬工作電壓范圍：3V 至 42V

• 運行時 20μA 低靜態電流

• 與肖特基二極管相比性能有所改善：

  • 功耗降幅 >90%

  • 壓降降至 20mV

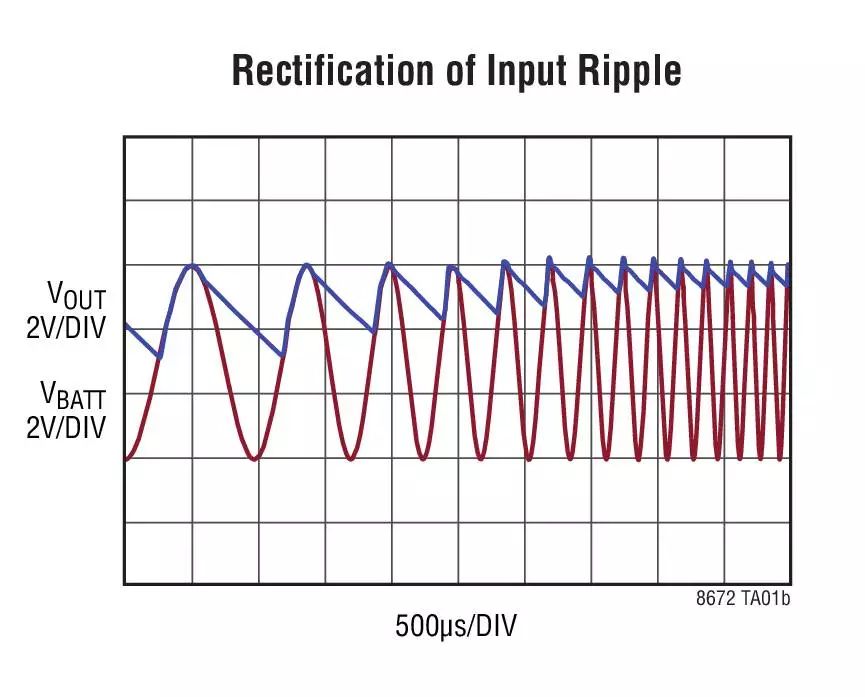

• 超快瞬態響應

  • 整流 6V_P-P，高達 50kHz

  • 整流 2V_P-P ，高達 100kHz

• 3.5μA 低停機電流

• 準確的 1.21V 使能引腳門限

• 采用小型 10 引線 MSOP 封裝

供貨情況
