這款工具讓您不必再苦尋濾波器建議，助您設計出具備所需特性的低通、高通或帶通濾波器，且準備時間更短（圖1）。此外，它提供了對濾波器的理論預期和實際性能的嚴謹分析。

圖1. 濾波器類型

濾波器設計向?qū)У?a target="_blank">工作原理是什么呢？

這些建議只是基于通帶和阻帶定義嗎？

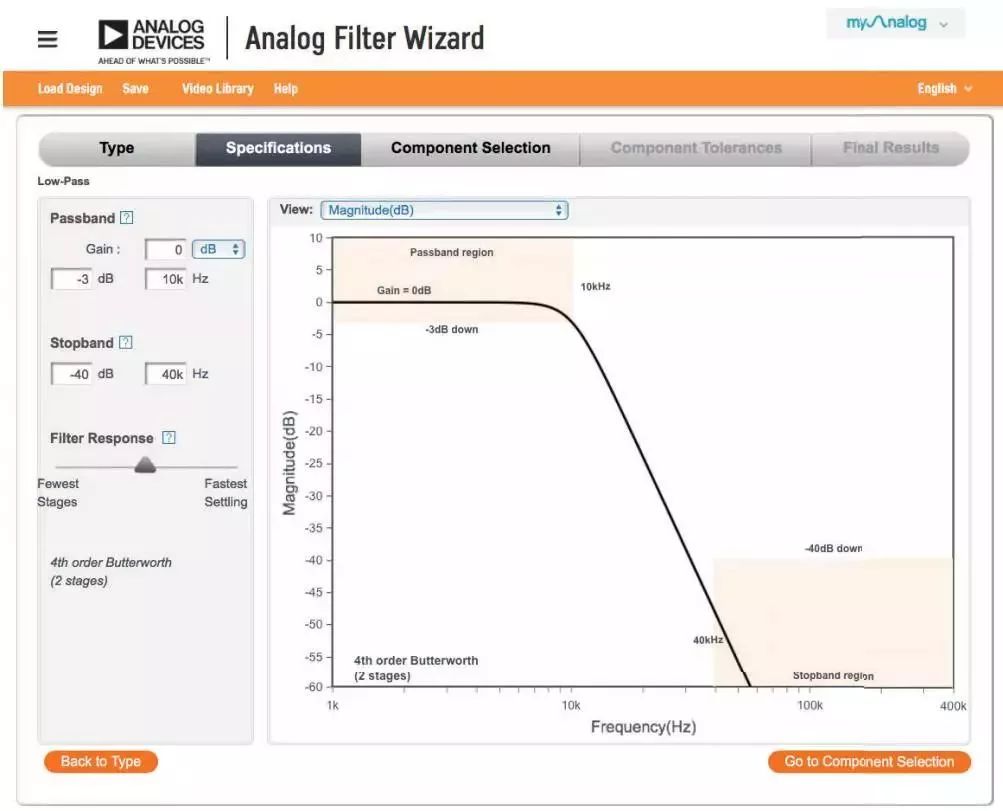

不，遠不止于此。它涵蓋了從定義特性到濾波器響應特性的整個過程，如圖2所示。您可以通過這個選項選擇濾波器響應的類型（如巴特沃茲、貝塞爾、切比雪夫等），定義從通帶到阻帶的轉換。您還可以在較少級電路拓?fù)浠蚩焖俳㈦娐吠負溟g做選擇。

圖2. 在幅度視圖定義特性

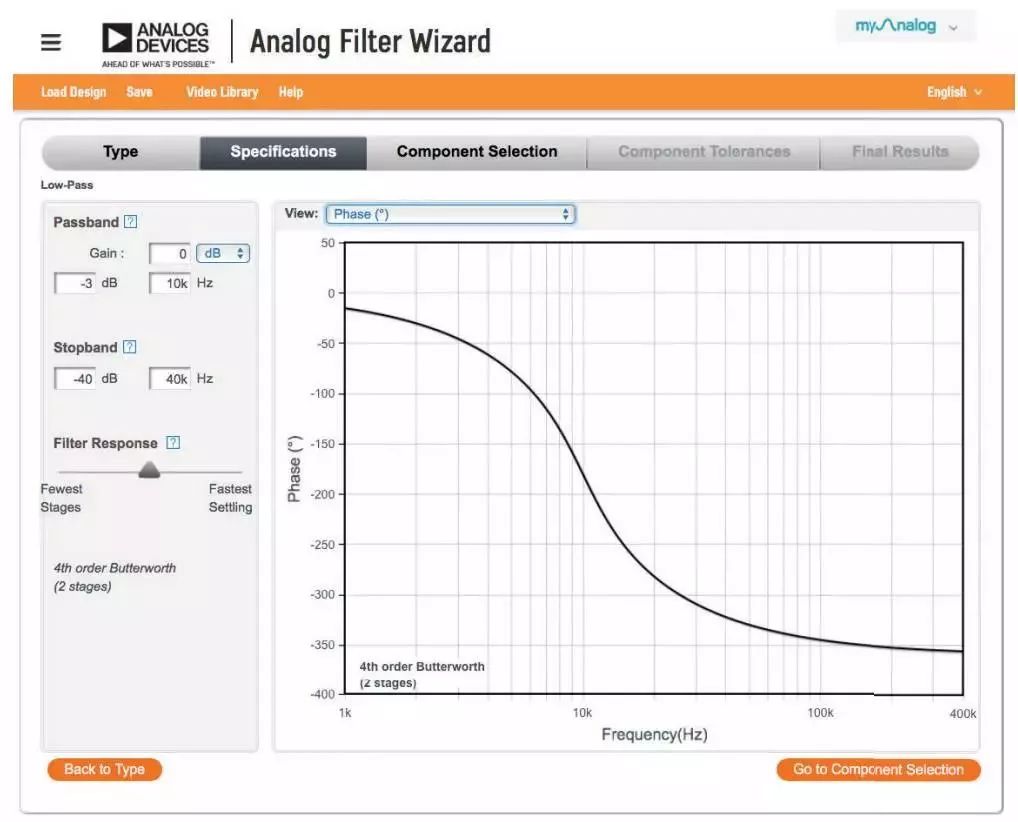

通過各種可用視圖（例如幅度、相位、階躍響應、功率和噪聲），模擬濾波器向?qū)Чぞ咦屇梢詸z查特征參數更改時的性能變化。如圖2和圖3所示，幅度和相位視圖可以幫助您了解信號的相位和幅度影響。

圖3. 相位視圖

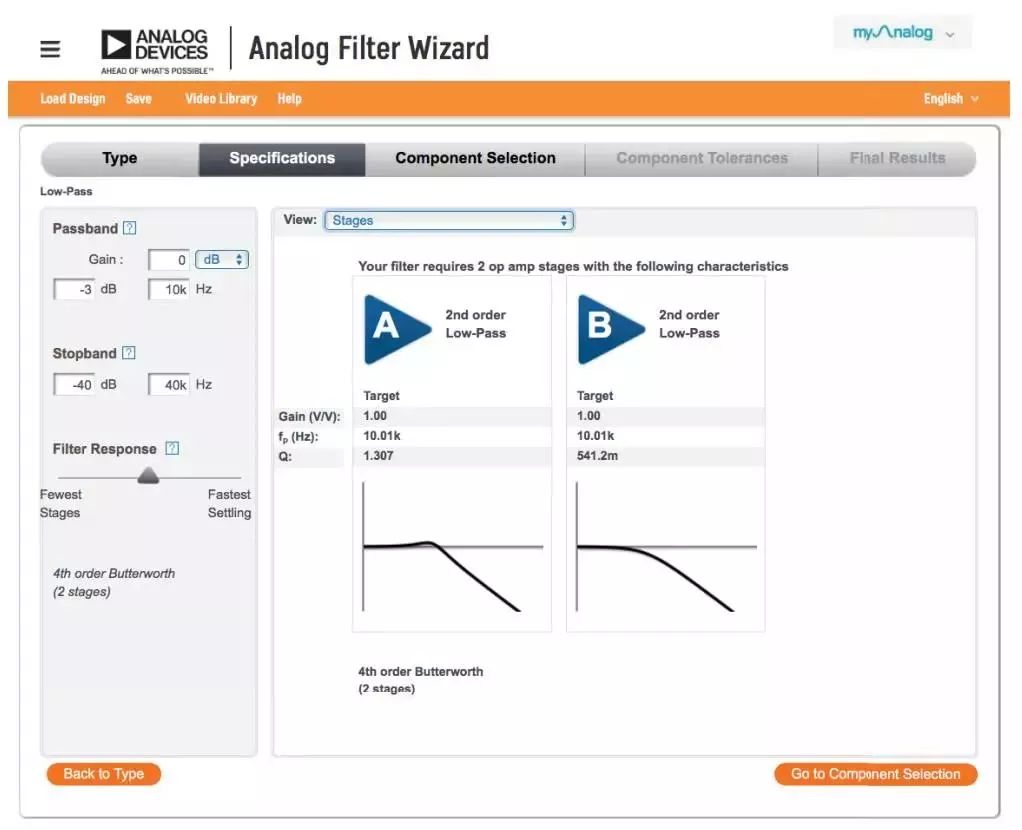

級視圖顯示了運算放大器濾波器各級特征參數及其特性（圖4）。這個視圖便于分級了解濾波器。

圖4. 濾波器級視圖

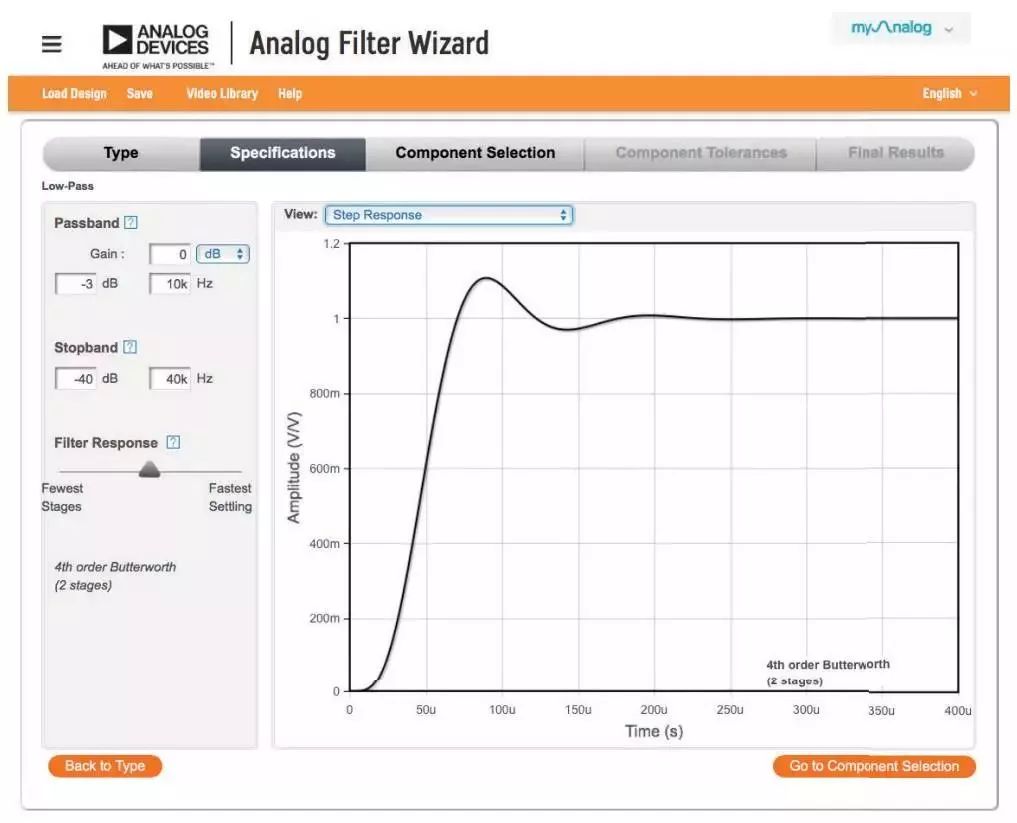

過沖和振鈴定義波形的失真，這可通過從階躍響應視圖（圖5）獲得的濾波器階躍響應進行分析。

圖5. 濾波器的階躍響應

理論特性確定后，下一步就是電路設計，如圖6所示。這時，模擬濾波器向?qū)Чぞ吒鶕?jù)指定的優化類型（如功率、噪聲或電壓范圍）給出建議。您可以選擇使用建議器件或自己選擇。

圖6. 元件選擇

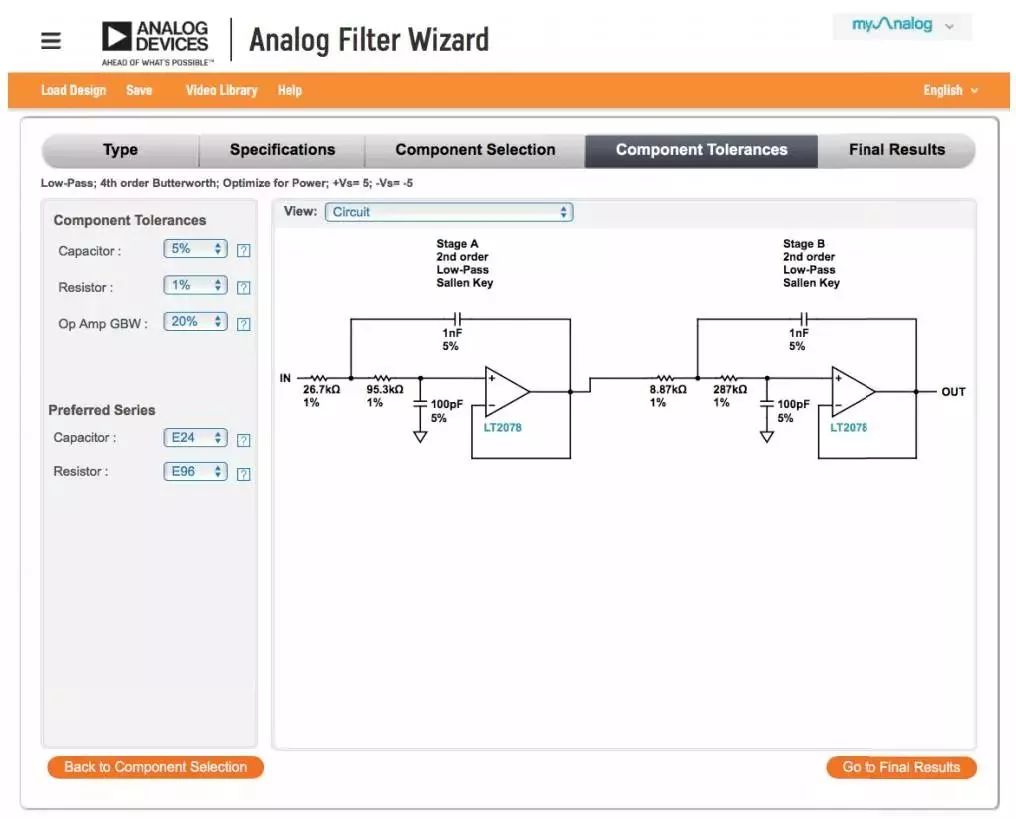

雖然模擬濾波器向?qū)Чぞ甙此杼匦赃x擇了最合適的器件，但是找到并使用和建議完全一致的器件可能很難或不切實際。因此，您可以通過元件容差功能靈活選擇電阻和電容容差（圖7）。同時，您還可以查看調整容差對濾波器性能的影響。

圖7. 定義元件容差

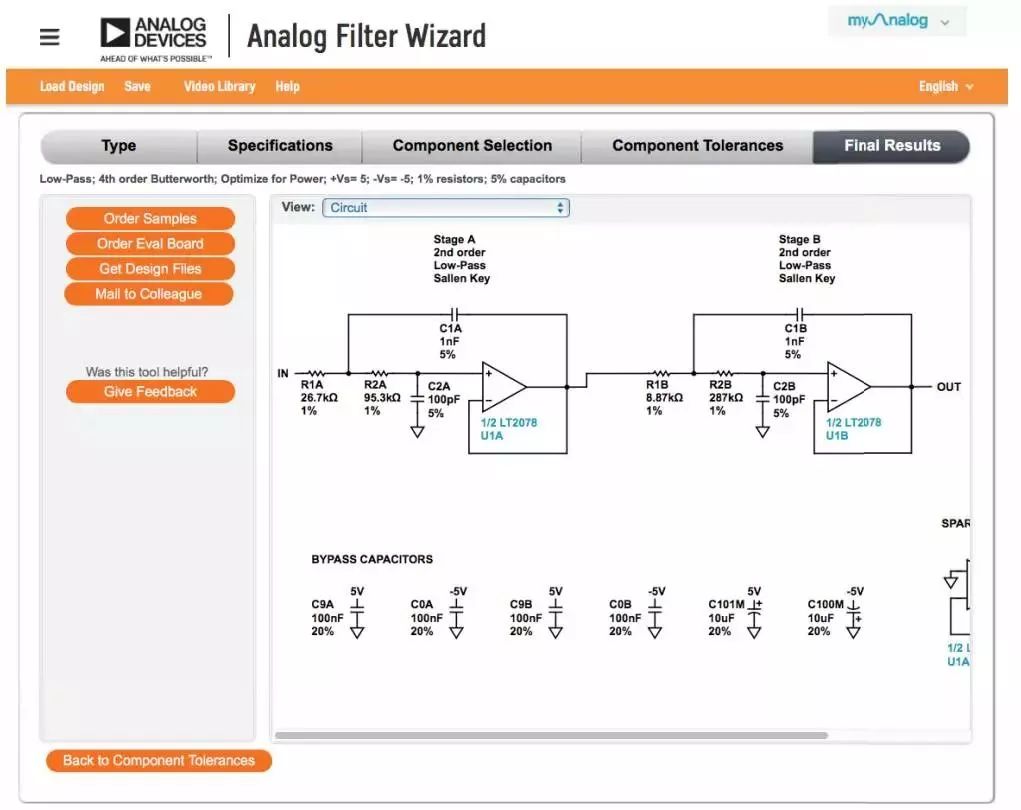

圖8顯示了使用正確放大器的最終電路設計，以便您進行電路仿真或原型制作。

圖8. 最終電路

模擬濾波器向?qū)Чぞ叻浅嵱?，可以讓您在每個步驟（從定義濾波器特性到定義公差）檢查濾波器的性能優化。這些功能有助于在流程的每一步精調您的設計。同時它們也提供了更高的靈活性，通過更少的迭代次數獲得最佳設計，從而節省寶貴的精力。
