用智能手機遠程控制操作面板？開玩笑呢吧？沒騙你，咱們這就講講這個技術怎么搞。

將 SIMATIC WinCC Sm@rtClient應用程序與SIMATIC WinCC Sm@rtServer結合使用后，可通過工業以太網WLAN (無線)實現SIMATIC HMI系統的遠程移動式操作與監視。

通過Sm@rtClient可以獲得操作站的顯示內容。操作站承擔Sm@rtServer的角色，智能手機/平板電腦承擔Sm@rtClient的角色。借助于“只讀”模式下的Sm@rtClient顯示，屏幕畫面可以顯示在Sm@rtClient上，也可以建立功能全面的協調操作。所謂“協調操作”，就是任何時候都僅有一個用戶具有操作權限。該應用程序適用于SIMATIC HMI精智面板和SIMATIC WinCC高級版運行系統。

1. 授權傳送

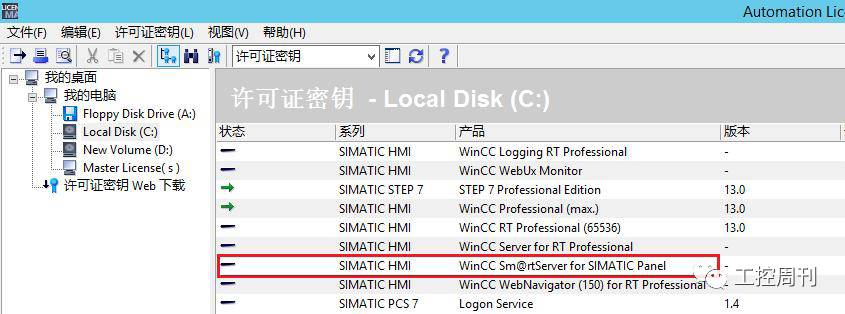

首先需要將授權U盤插在電腦上或?qū)⑹跈?quán)傳送至本地硬盤。

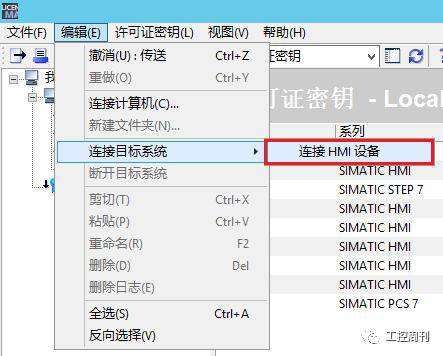

然后需要使用授權管理器(ALM)鏈接需要傳送授權的設備。

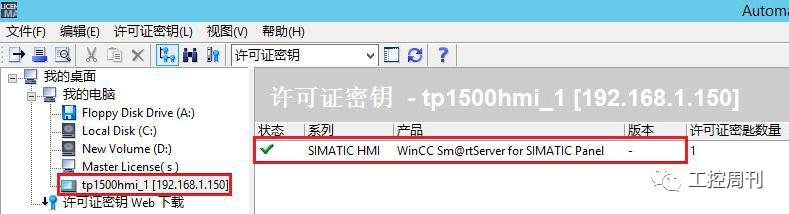

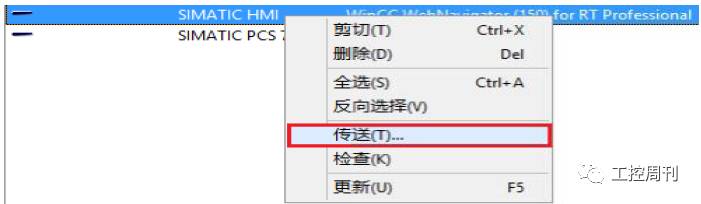

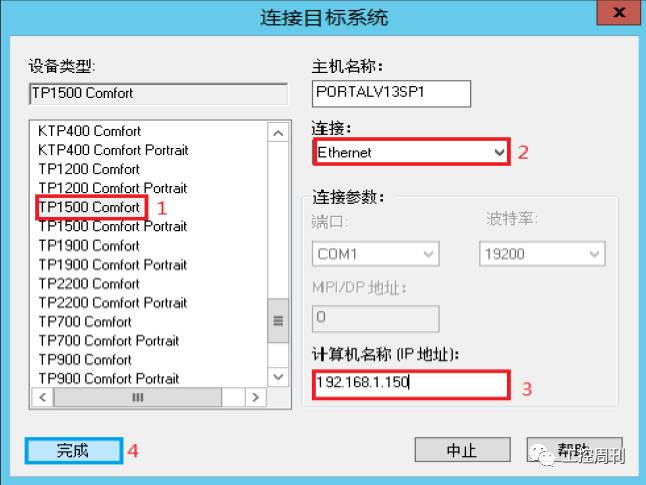

在打開的界面中設置正確的連接參數。如果連接設置無誤，那么在授權管理器中就可以看到需要傳送授權的設備。右擊選中Sm@rtServer授權，在彈出的菜單中選擇傳送目標為面板。然后在授權管理其中就可以看到面板中的授權信息。

注意：如果無法連接到面板請檢查計算機的“設置PG/PC接口”中S7Online訪問點是否指向相應的通訊卡。

2. 程序組態

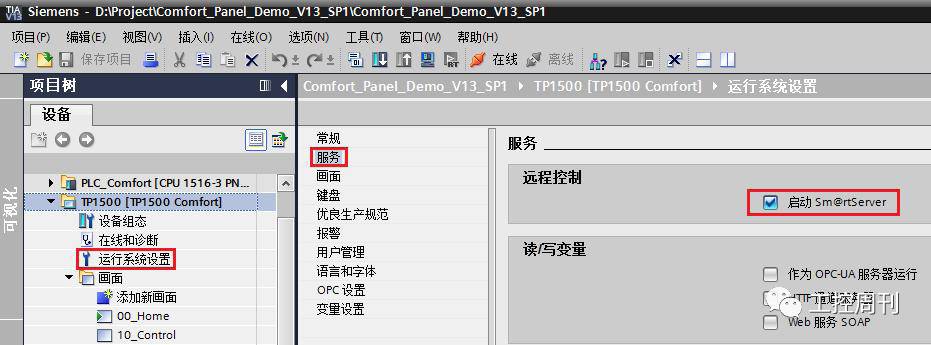

在程序中需要激活Sm@rtServer服務。通過運行系統設置—服務—激活“啟動Sm@rtServer”。

3. 面板中的設置

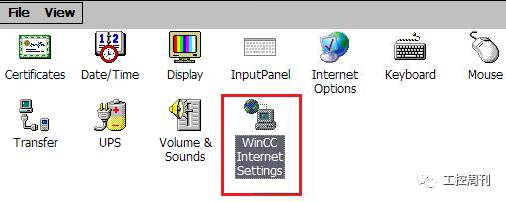

當程序下載完成后，在觸摸屏的控制面板中可以找到Sm@rtServer服務的選項。通過“Settings->WinCC Internet Settings”打開設置界面。

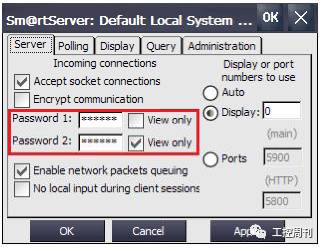

選擇Remote選項卡，在該選項卡的Server中設置訪問的密碼。

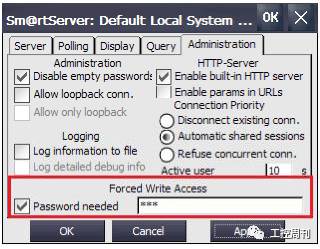

選擇“Administration”選項卡，在該項選卡中可以設置“強制密碼”。該設置用于控制緊急情況下的強制訪問。如果啟用該復選框，則進行強制訪問必須嘗試獲得訪問權限，還必須輸入此密碼。

4. 下載和配置客戶端

從App Store或者Google Play下載客戶端App。其中App Store的中搜索simaticWinCC Sm@rtClient就可以找到客戶端程序。

點擊右上角的加號可以添加服務。注意：默認的端口號是：5900。

保存后，點擊生成的圖標就可以訪問相應的Sm@rtServer。
