所謂鉗位就是把輸入電壓變成峰值鉗制在某一預定的電平上的輸出電壓，而不改變信號

鉗位電路

(1)功能：將輸入訊號的位準予以上移或下移，并不改變輸入訊號的波形。

(2)基本元件：二極管D、電容器C及電阻器R(直流電池VR)。

(3)類別：負鉗位器與正鉗位器。

(4)注意事項

D均假設為理想，RC的時間常數也足夠大，不致使輸出波形失真。

任何交流訊號都可以產生鉗位作用。

負鉗位器

工作原理

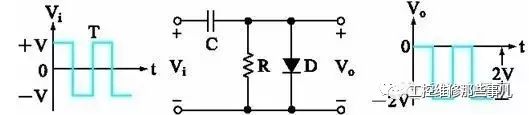

Vi正半周時,DON,C充電至V值,Vo=0V。Vi負半周時，DOFF，Vo=-2V。

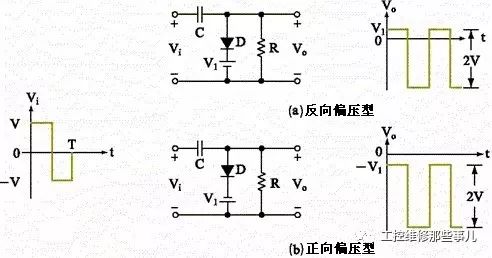

(2)加偏壓型

Vi正半周時，二極管DON，C被充電至V值(左正、右負)，Vo=+V1(a)圖或-V1(b)圖。

Vi負半周時，二極管DOFF，RC時間常數足夠大，Vo=VC+Vi(負半周)=2V。

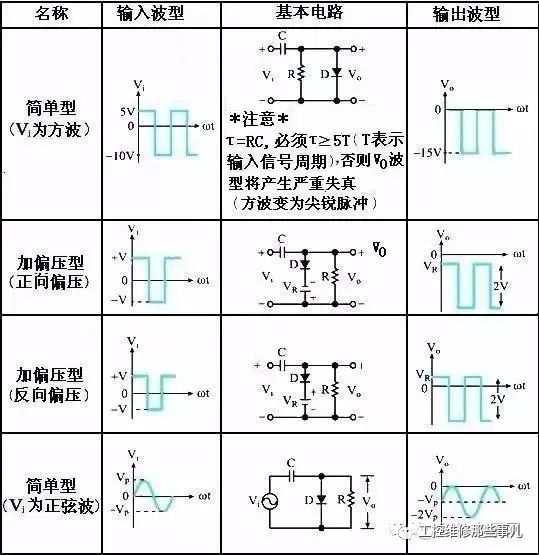

幾種二極管負鉗位器電路比較

正鉗位器

(1)簡單型

工作原理

Vi負半周時，DON，C充電至V值(左負、右正)，Vo=0V。Vi正半周時，DOFF，Vo=VC+Vi(正半周) =2V。

(2)加偏壓型

判斷輸出波形的簡易方法

1. 由參考電壓V1決定輸出波形于坐標軸上的參考點。

2 .由二極管D的方向決定原來的波形往何方向移動，若二極管的方向為

，則波形必須向上移動;若二極管的方向為

，則波形必須往下移動。

3 決定參考點與方向后，再以參考點為基準，將原來的波形畫于輸出坐標軸上，即為我們所求。

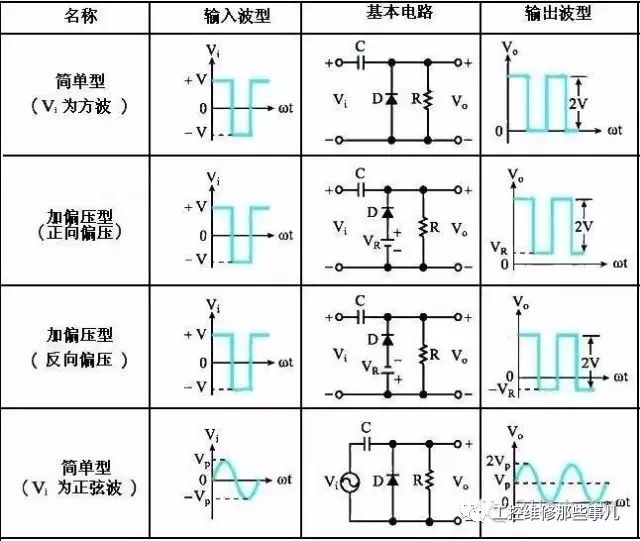

幾種二極管正鉗位器電路比較
