控制類產品名目繁多，各家叫法不一。通常使用的控制類產品包括DCS、PLC兩大類。我們又將DCS的概念拓展到FCS。

DCS（Distributed Contorl System）,集散控制系統，又稱分布式控制系統，是相對于集中式控制系統而言的一種計算機控制系統，它是在集中式控制系統的基礎上發展、演變而來的。

FCS（FieldBus Contorl Syestem），現場總線控制系統。它是用現場總線這一開放的、具有互操作性的網絡將現場各個控制器和儀表及儀表設備互聯，構成現場總線控制系統，同時控制功能徹底下放到現場，降低了安裝成本和維修費用。

PLC（Program Logic Control ）,可編程邏輯控制器。

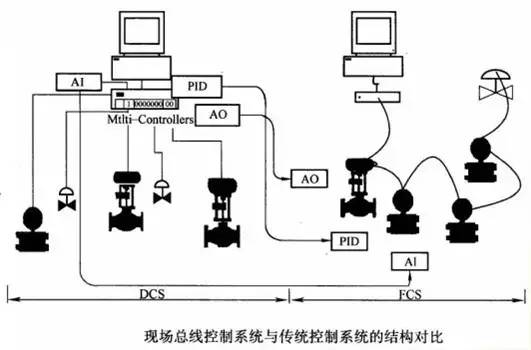

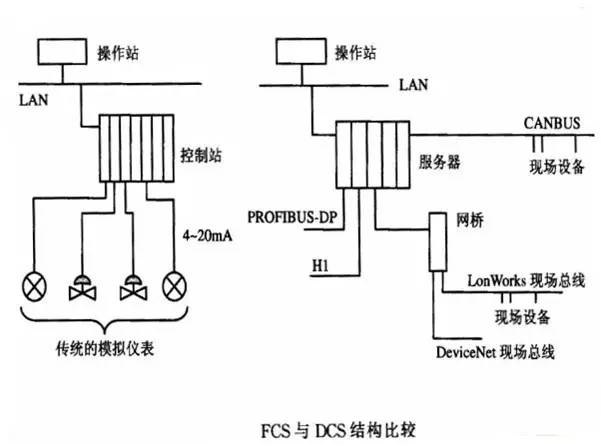

FCS和DCS的詳細對比

FCS是由DCS與PLC發展而來，不僅具備DCS與PLC的特點，而且跨出了革命性的一步。目前新型的DCS與新型的PLC，都有向?qū)Ψ娇繑n的趨勢。新型的DCS已有很強的順序控制功能;而新型的PLC，在處理閉環控制方面也不差，并且兩者都能組成大型網絡，DCS與PLC的適用范圍，已有很大的交叉。

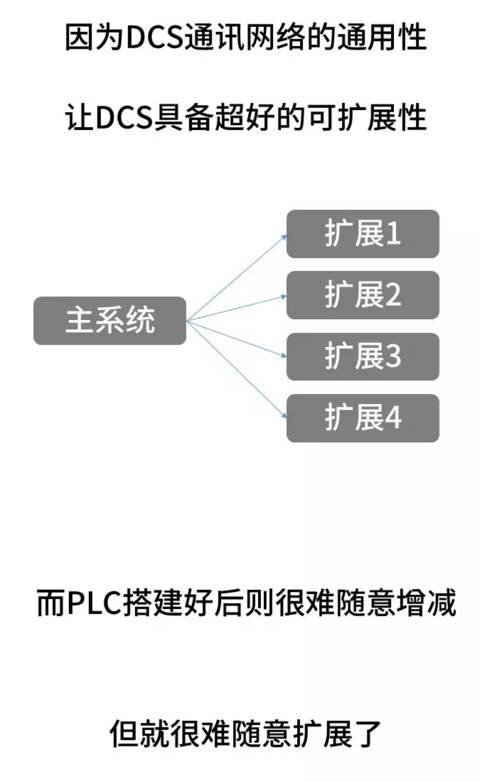

DCS系統的關鍵是通信。也可以說數據總線是分散控制系統DCS的脊柱。由于它的任務是為系統所有部件之間提供通信網絡，因此，數據總線自身的設計就決定了總體的靈活性和安全性。數據總線的媒體可以是:一對絞線、同軸電纜或光纖電纜。通過數據總線的設計參數，基本上可以了解一個特定DCS系統的相對優點與弱點。

為保證通信的完整，大部分DCS廠家都能提供冗余數據總線。為了保證系統的安全性，使用了復雜的通信規約和檢錯技術。所謂通信規約就是一組規則，用以保證所傳輸?shù)臄?shù)據被接收，并且被理解得和發送的數據一樣。目前在DCS系統中一般使用兩類通信手段，即同步的和異步的，同步通信依靠一個時鐘信號來調節數據的傳輸和接收，異步網絡采用沒有時鐘的報告系統。

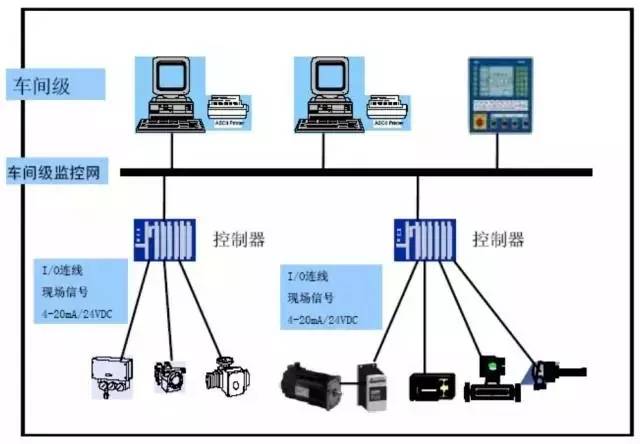

圖 傳統方式：現場級設備與控制器之間連接采用一對一I/O連線方式

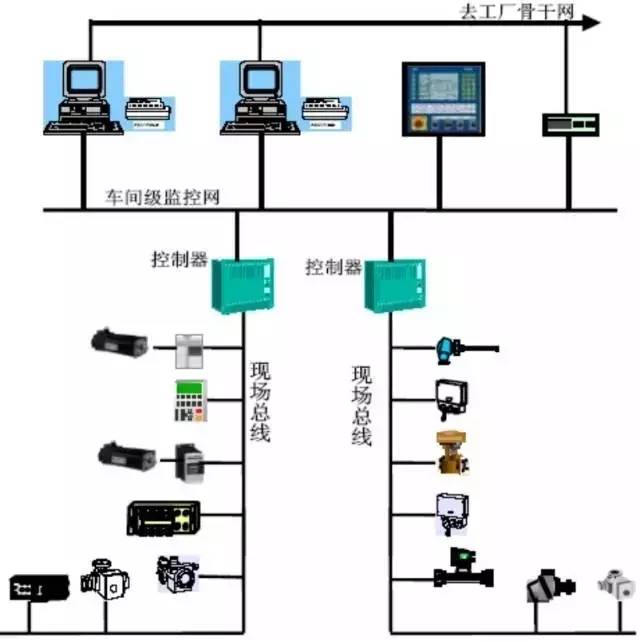

圖 現場總線技術：使用一根電纜連接所有現場設備

PLC和DCS

PLC：

• 從開關量控制發展到順序控制、運送處理，是從下往上的連續PID控制等多功能，PID在中斷站中。

• 可用一臺PC機為主站，多臺同型PLC為從站。

• 也可一臺PLC為主站，多臺同型PLC為從站，構成PLC網絡。這比用PC機作主站方便之處是：有用戶編程時，不必知道通信協議，只要按說明書格式寫就行。

• PLC網格既可作為獨立DCS，也可作為DCS的子系統。

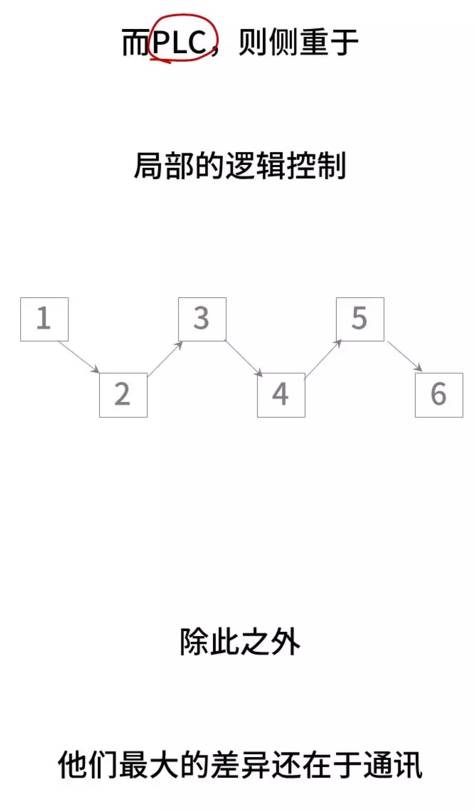

• PLC主要用于工業過程中的順序控制，新型PLC也兼有閉環控制功能。

DCS：

• 分散控制系統DCS集4C（Communication，Computer， Control、CRT）技術于一身的監控技術。

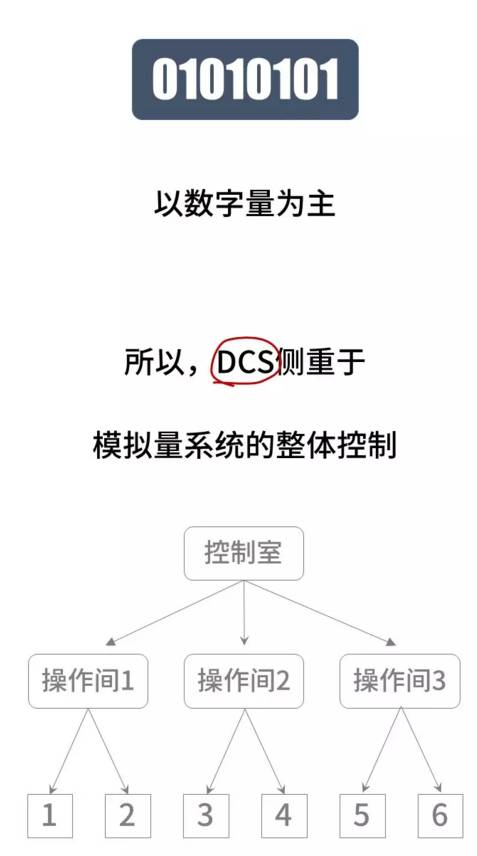

• 從上到下的樹狀拓?fù)浯笙到y(tǒng)，其中通信（Communication）是關鍵。

• PID在中斷站中，中斷站聯接計算機與現場儀器儀表與控制裝置是樹狀拓?fù)浜筒⑿羞B續的鏈路結構，也有大量電纜從中繼站并行到現場儀器儀表。

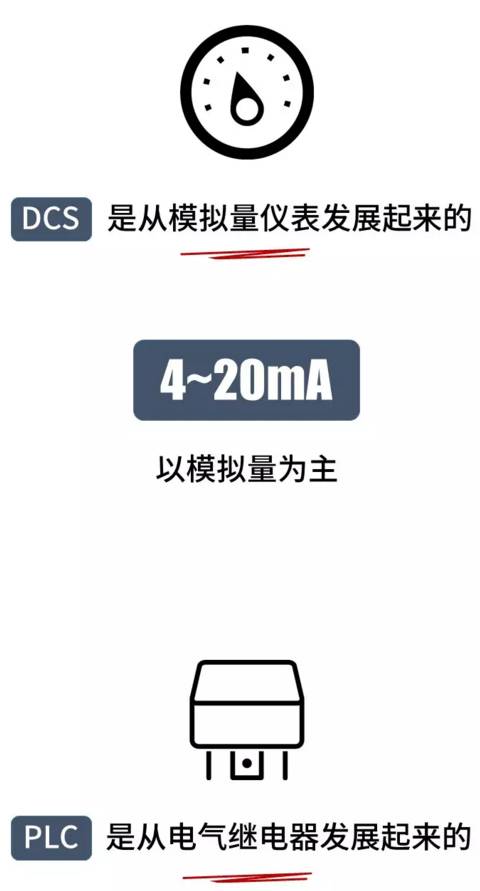

• 模擬信號，A/D—D/A、帶微處理器的混合。

• 一臺儀表一對線接到I/O，由控制站掛到局域網LAN。

• DCS是控制（工程師站）、操作（操作員站）、現場儀表（現場測控站）的3級結構。用于大規模的連續過程控制，如石化等。

業內人士細說PLC與DCS區別

PLC與DCS無法比較，PLC是控制器，是孤立的產品，而DCS是系統。但PLC可以與DCS的控制站比較，PLC的循環周期在10毫秒左右，而DCS控制站在500毫秒左右，PLC的開放性更好，作為產品其獨立工作的能力更強。

—— OMRON公司

DCS是一個系統包括上位軟件、網絡與控制器，而PLC只是一個控制器，要構成系統還需要上位SCADA系統和與之相連的網絡。

對PID回路控制，現在三菱的過程控制器也可以實現象SAMA組態一樣的FBD編程；DCS系統更大，控制的回路數目更多，有比較多的控制和算法，可以完成比較復雜的回路間的控制。硬件可靠性差不多。DCS可以做到I/O的冗余，PLC則不可以。相對而言，PLC構成的系統成本更低。

—— 三菱電機自動化精密控制部經理

DCS是一種“分散式控制系統”，硬件上包括現場控制器、操作員站計算機、工程師站計算機，以及聯系他們的網絡系統；DCS軟件上是一個整體方案，解決的是一個系統的所有技術問題，系統各部分之間結合嚴密。

PLC是一個裝置，硬件上等同于DCS中的現場控制器；軟件上是一個局部方案，站與站之間組織松散。

—— 貝加萊負責APROL產品應用開發的技術經理

分析DCS與PLC的區別，最關鍵的是兩點，一是DCS是分布式控制，擁有全局?jǐn)?shù)據庫；二是PLC是順序掃描機制，DCS是以時間為基準的控制。我們的系統符合第一點，例如一個I/O標簽的修改，在HMI也可以同步體現。

——羅克韋爾自動化過程市場產品經理
