在芯片設計中，我們常用PPA（Power, Performance, Area）來衡量一塊芯片的指標。Performace直接取決于Timing參數。由此可見，時序設計在后端設計中占有舉足輕重的地位。那今天我們就來介紹下，時序分析中的最重要概念——STA。

我們現在生活中其實存在著不少時序問題，比如以下兩個例子：

?我打電話給張三，李四卻接了電話

這就代表著數據傳輸過程中出現問題，導致芯片不工作

?我想要一輛法拉利，你卻給我的是裝著QQ引擎的法拉利

這就代表著芯片沒有工作在正常的頻率之下

同樣在芯片設計過程中，存在著很多時序的違例。這就需要我們?cè)谠O(shè)計中去驗證時序的正確與否。

通常，我們有以下兩種驗證方法：

(1) 動態時序分析（Dynamic timing simulation）

(2) 靜態時序分析（Static Timing Analysis, 簡稱STA）

動態時序分析，主要是通過輸入向量作為激勵，來驗證整個設計的時序功能。動態時序分析的精確與否取決于輸入激勵的覆蓋率，它最大的缺點就是速度非常慢，通常百萬門的設計想全部覆蓋測試的話，時間就是按月來計算了。
而靜態時序分析呢？

Static timing Analysis is a method for determining if a circuit meets timing constraints without having to simulate clock cycles.

翻成中文的話： 套用特定的時序模型（Timing Model），針對特定電路分析其是否違反設計者給定的時序限制（Timing Constraint）。

和動態時序分析相比，它不需要輸入激勵，因此速度會很快，并且它是Path Based分析，采用窮舉型邏輯，如下圖所示，理論上能分析到所有同步邏輯是否違反約束。

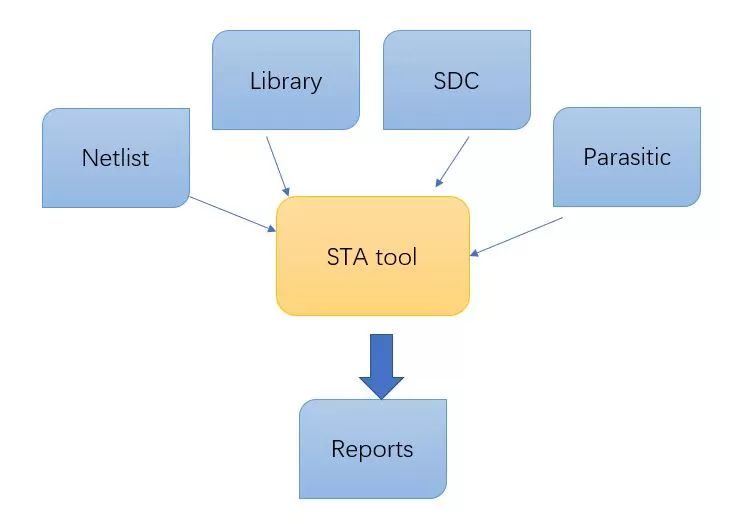

那么如何去做STA，需要準備些什么文件呢？簡單的可以用下圖表示：

我們需要準備設計的libarary data (包括cell的lib和operating condition等等)，Timing constraints(包括clock的描述，design boundry的約束等其他sdc)，Gate-level-netlist，sdf/spef等rc信息文件； 然后需要指定時序分析模式，最后會產生設計中的詳細時序分析報告。
