一、 LQLAN與LPWAN

LQLAN全稱Low Power Quick Response LocalAreaNetwork，與LPWAN （Low Power Wide Area Network）的低頻次、低速率、廣域網絡覆蓋特點不同，LQLAN在滿足低功耗的同時，實現高頻次、高速率的局域網絡覆蓋。在很多需要快速響應、大數據量的低功耗無線通訊場合（如閘機控制、遙控、停車管理、故障報警、人員追蹤），LQLAN比LPWAN更合適。

二、LoRa24調制技術

Semtech SX1280芯片支持LoRa24調制技術，該技術被稱為"2.4G 的LoRa調制技術"，在2.4GHz的頻段下實現了編碼線性擴頻（類比Sub 1G的LoRa），從而具備了超強抗干擾能力、超遠通信距離、超低功耗等優勢，是理想的LQLAN （Low Power Quick Response Local Area Network）解決方案。

由于LoRa調制的載波為線性擴頻信號，可以支持收發雙方實現嚴格的時間同步，因而可以通過測量TOF（Time of Flight電磁波空中飛行時間）來實現收發雙方的距離測量。同時考慮到2.4GHz信號波長較短，LoRa24可以實現很高的測距精度。

將目前常用的位置指紋算法和基于測距的算法（如三角定位法）結合起來，基于LoRa24調制技術構建的網絡可實現高精度的室內、室外定位功能。

三、利爾達2FL24系列產品

利爾達2FL24系列產品支持LoRa24、FLRC、(G)FSK三種調制方式，同時提供BLE包處理器。配合我司開發的測距/定位算法，用戶可以開發出能夠提供定位服務的LQLAN，用于人員/寵物/物品的跟蹤定位、物流管理、資產管理等領域。

2FL24系列產品使用了最新的電源管理和射頻技術，與傳統產品相比，具有更低的功耗和更高的集成度，完美支持可穿戴產品的迷你化設計。

2FL24系列產品所支持的FLRC調制與傳統(G)FSK相比在相同速率下具備更高的靈敏度，滿足了包括視頻傳輸、語音傳輸、安全應用等高數據速率場景需求。

2FL24系列產品兼容BLE的物理層，支持開發者實現LQLAN網絡和手機等多種設備的數據互通，極大地拓展了應用領域。

LoRa24、FLRC無線電調制技術符合全球2.4 GHz規定，包括EN 300 440，EN 300 328，F(xiàn)CC CFR 47 Part 15和日本的ARIB STD-T66。

四、LSD4RF-2FL24N10

LSD4RF-2FL24N10是基于Semtech SX1280的射頻模塊，是2FL24系列第一代產品。

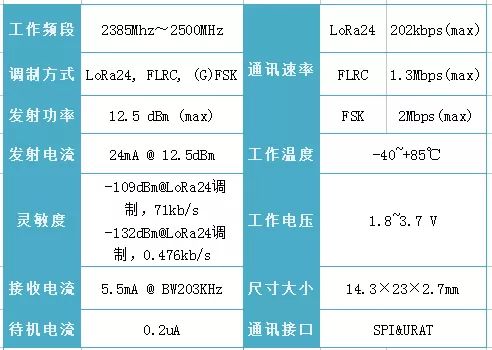

模塊工作參數 @+25℃

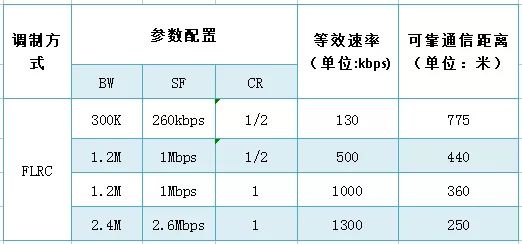

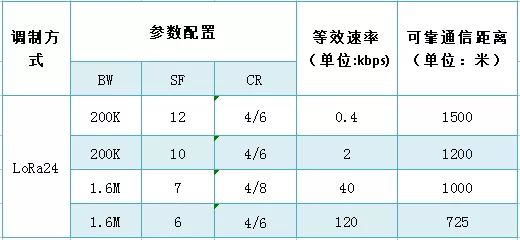

五、室外通訊距離測試

• 測試方法：使用2套收發器，一收一發，離地1.6米放置,分別測試LoRa24、FLRC、GFSK三種調制模式下不同速率的可靠通信距離

• 發射功率：12.5dBm

• 測試場地：城市道路（文二西路沿線）

六、 測距方案

測距原理：基于TOF算法，模塊給目標連續發送射頻信號，然后接收從目標返回的信號，通過探測信號在空中的傳輸時間（往返）來得到與目標物距離。

測試配置：SF=10 BW=1.6MHz，測距10次，分別記錄平均值、最大值、最小值。

七、 應用領域

● 智能家居

● 工業控制

● 定位
