一張電路圖通常有幾十乃至幾百個元器件，它們的連線縱橫交叉，形式變化多端，初學者往往不知道該從什么地方開始。下面小編就給大家介紹一個十分好用的繪圖工具，讓你輕松繪制出專業的電路圖。

首先，需到網上查找億圖圖示，然后下載安裝。

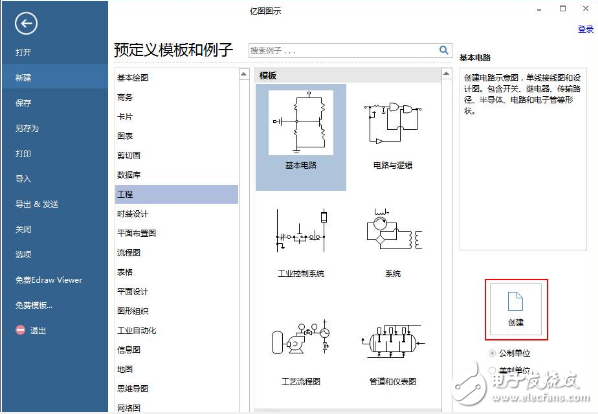

然后打開億圖圖示軟件，鼠標單擊“新建”-“工程”-“基本電路”，然后點擊右側面板中的“創建”。

如果需要相關的例子參考，也可以鼠標左鍵雙擊下方“例子”中的樣式，啟動例子，作為繪圖參考。

電路圖繪制

使用億圖圖示軟件繪制電路圖，基本包括以下三個步驟：電子元件布局、電路圖連線、美化電路圖。小編以一個最為簡單的基本電路為例子，教會大家如何按步驟完成電路圖的繪制，并順便講解億圖繪制電路圖的一些特點。

電子元件布局

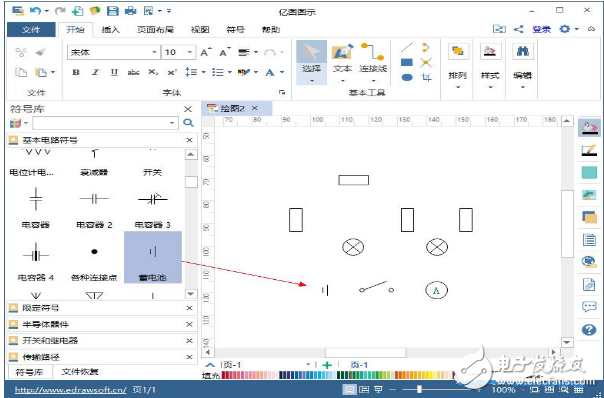

電子元件是組成電路圖的基本單元，也是繪制電路圖的基礎符號。在億圖圖示軟件的“符號庫”中，您可以找尋到各種電子元件符號，然后將所需的電子元件符號從“符號庫”拖動至畫布中即可。另外，開關以及電源符號也應該拖動至畫布中。

對于簡單的電路圖，我們可以先對電子元件做基本的布局，后續再連接優化。倘若電路圖較為復雜，則建議是邊布局邊連線。

電路圖連線

在億圖圖示軟件設置面板區域，選擇“開始”-“連接線”(或使用快捷鍵Ctrl+3)。

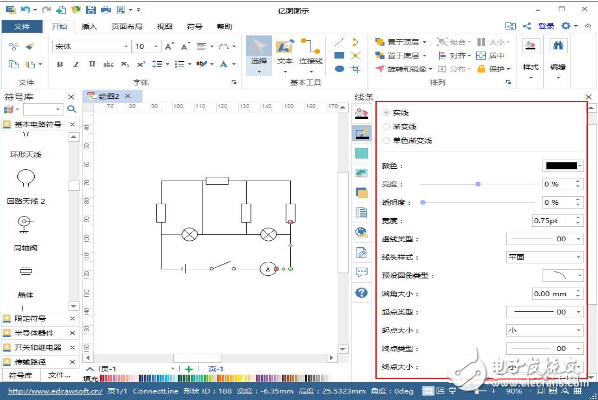

系統默認的連接線符號是帶箭頭，此處可以在右側屬性面板里進行修改，同時也可以按照個人的需求，對連接線的粗細、顏色以及圓角類型等屬性進行設置。

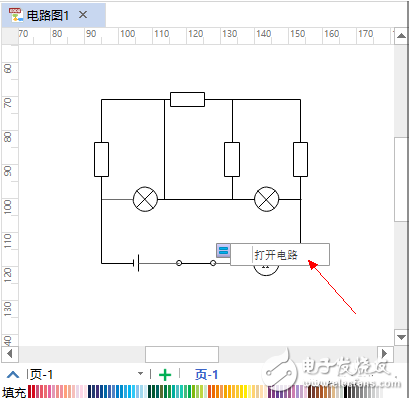

特色功能一：億圖圖示每個電子元件符號右上角都有一個浮動按鈕，選擇不同的狀態，畫布上的符號狀態隨即發生變化，無需另外從符號庫里置換符號。

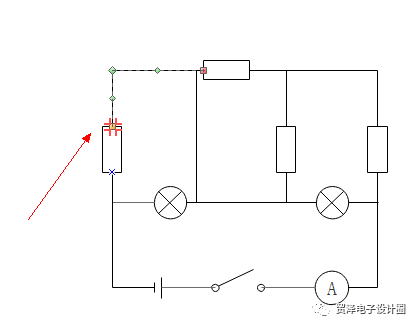

特色功能二：使用連接線的時候，當連接線接近電路符號的時候，系統會自動將線條吸附在電路符號上。

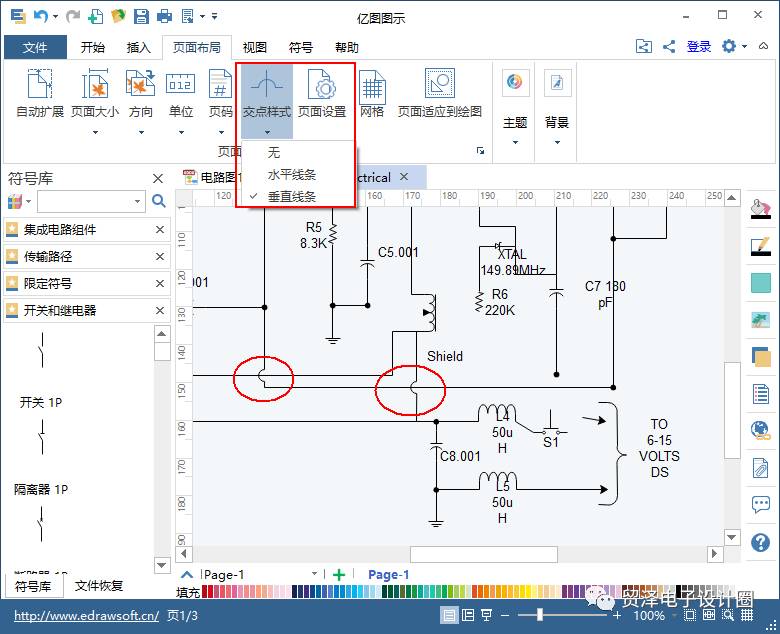

特色功能三：對于復雜的電路圖，開啟“交點樣式”的功能后，當線條交叉的時候，會生成拱形交叉。此功能可以避免誤讀電路圖。

三美化電路圖

在這一個過程中，我們需要為電路圖標注代號、添加背景、添加標題欄等，目的是完善電路圖。

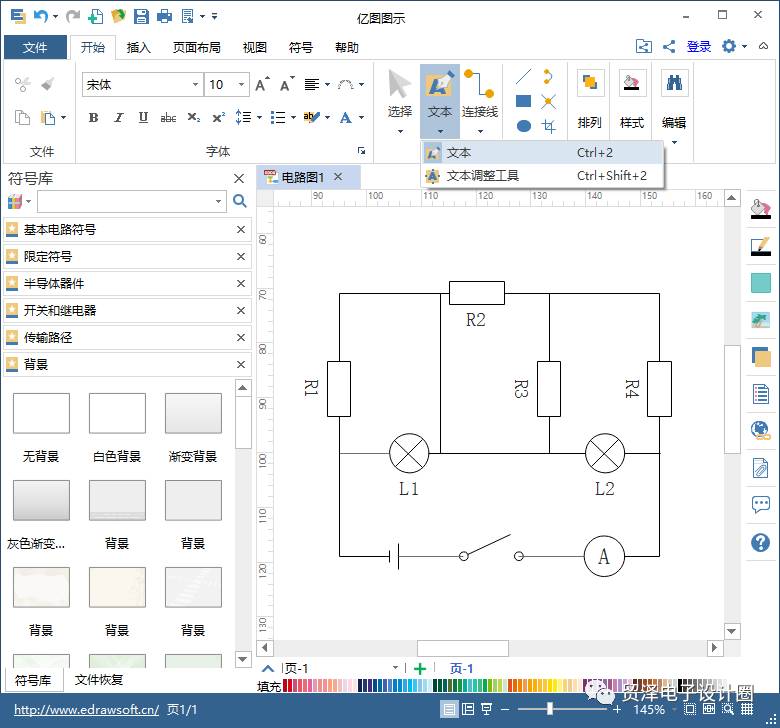

1、標注代號：標注代號的方式有兩種。一種方法是在億圖圖示軟件設置面板區域，選擇“開始”-“文本”(或使用快捷鍵Ctrl+2)，鼠標拉動出一塊空白區域，輸入文本內容。另外一種比較簡單，可以直接鼠標雙擊電子元件即可輸入文本。

2、添加背景和標題欄：在符號庫中搜索背景，選擇合適的背景圖樣式拖動至畫布中，系統就會為之一鍵生成。添加標題欄的方式也同樣如此，但需要修改文本。

其他注意事項

1、如果電路圖周邊有很多空白，可以選擇鼠標右鍵“頁面適應到繪圖”。2、億圖圖示軟件支持打印功能，在頂部菜單有對應的操作按鈕。3、電路圖支持導出為png、jpg、pdf，以及office軟件的相關格式。

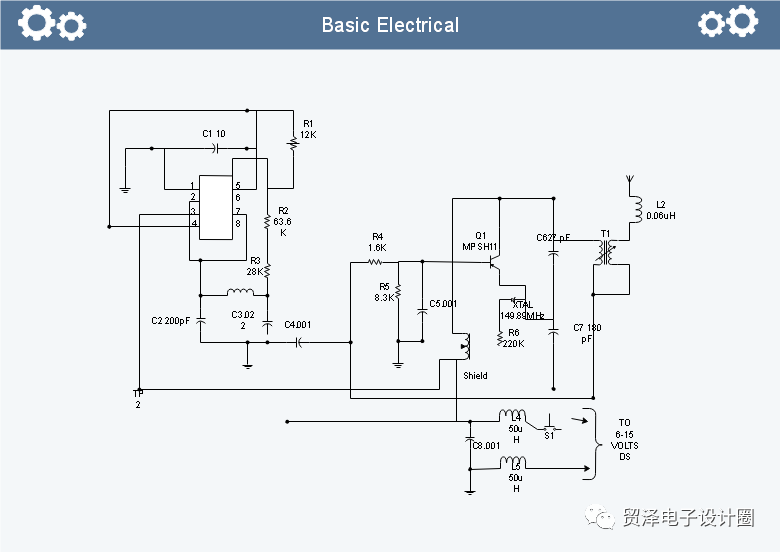

繪圖例子
