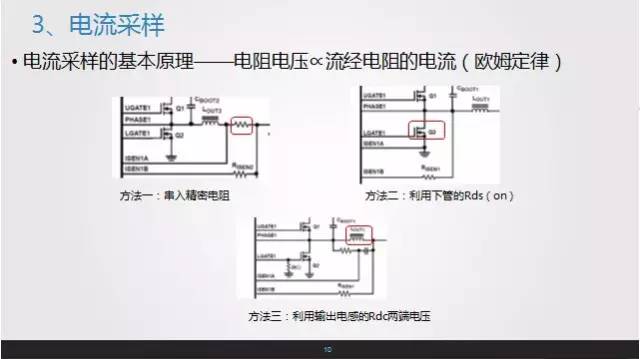

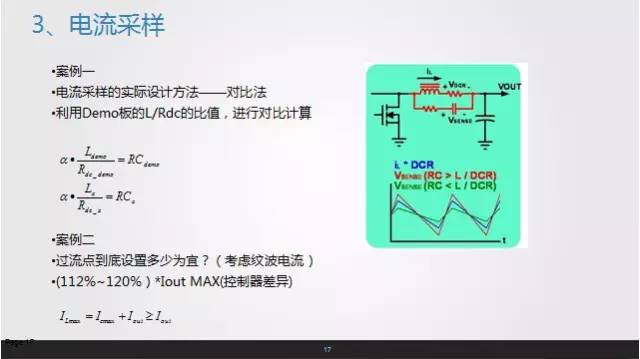

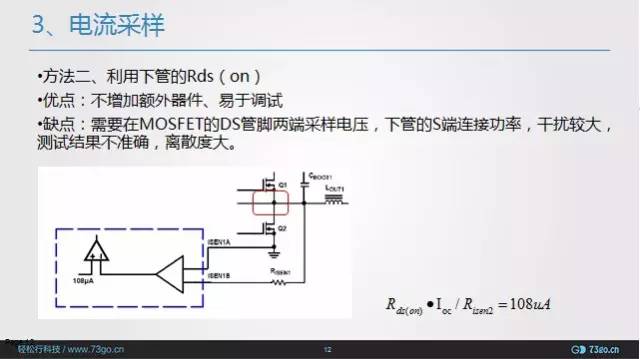

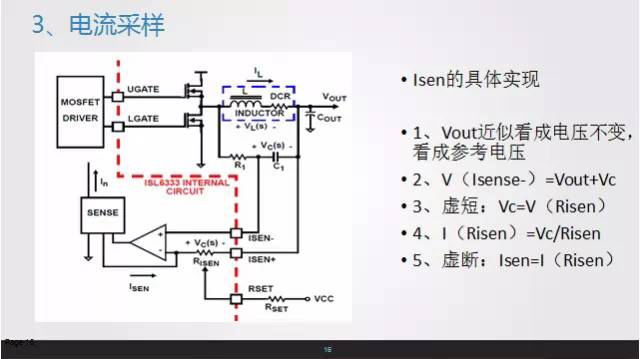

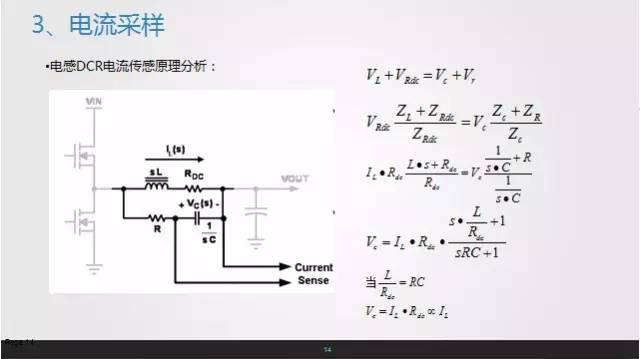

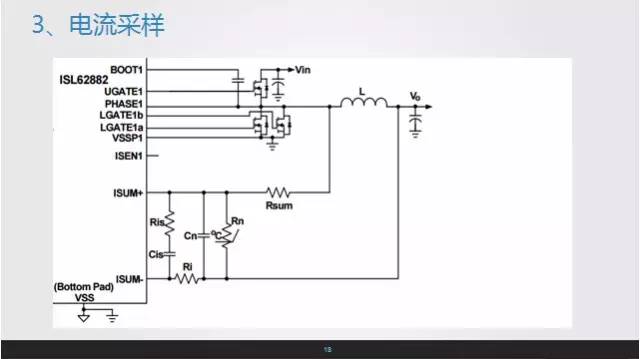

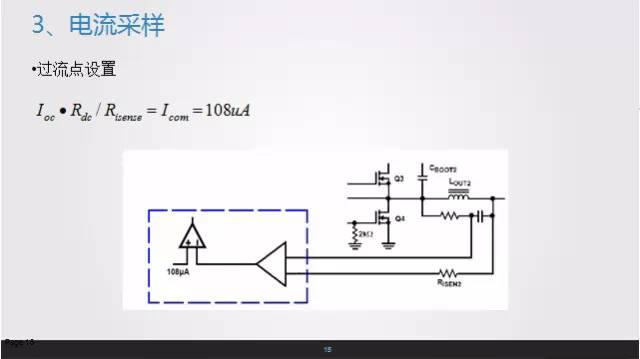

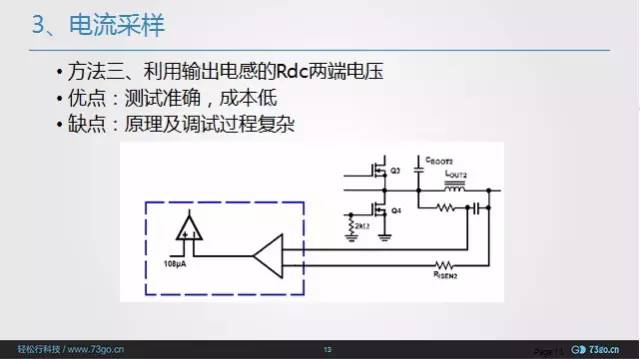

對于開關電源的電流采樣圖片解析
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
電流
+關注
關注
40文章
7212瀏覽量
141196 -
開關電源
+關注
關注
6567文章
8767瀏覽量
498027
原文標題：開關電源的電流采樣
文章出處：【微信號：eet-china，微信公眾號：電子工程專輯】歡迎添加關注！文章轉載請注明出處。
