基于8鍵控制8燈顯示設計與仿真
項目要求：
用8個按鍵(K0-K7)控制8個發光二極管，每個按鍵獨自控制1個LED的亮滅，當按下K0時，對應D0亮，按下K1時，對應D1亮，依此類推。
項目實施：
1.硬件設計
在PROTEUS軟件中按圖搭接好以下電路
2. 軟件設計

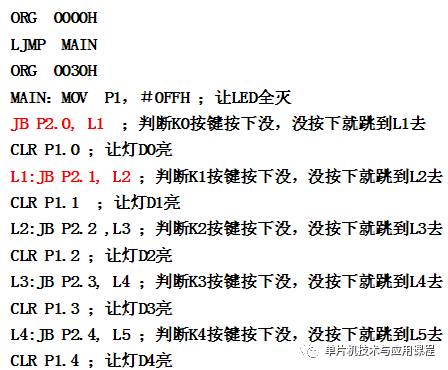

在keil軟件中編輯程序，進行編譯，得到.HEX格式文件
3.將所得的HEX格式文件在PROTEUS中指定到單片機MCU芯片中
4．運行仿真，觀察仿真結果
【拓展任務】
任務要求：如果想實現按下按鍵后，單燈亮1秒，滅1秒，不斷閃爍10次，然后再變亮，你想想應該怎樣來做呢？
任務實施：1.畫硬件圖
2.畫流程圖和編寫程序
3.調試并仿真
