得一light充電器，外形還是不錯的，采用折疊AC插頭方便攜帶，四周圓潤不割手，標志同樣很有美感。用USB表測試支持多種協議，功率還很大，所以很喜歡就拆了它了。

這款充電器為light的16鏡頭便攜相機原裝適配器。

一、外觀

折疊插頭設計。

上方的USB口，沒有設計就是最好的設計。

型號：DSA-18QFB FUS B，這型號和我先前拆的一個很相似啊，其他參數也差不多，5V3A，9V2A，12V1.5A。

二、測試

用USB表的嗅探功能測試充電器支持什么協議，結果驚人啊，紅色表示不支持，支持的快充協議相當多，包括QC、AFC、FCP、Apple2.4等協議。

簡單測試下輸入輸出，待機4.99V。

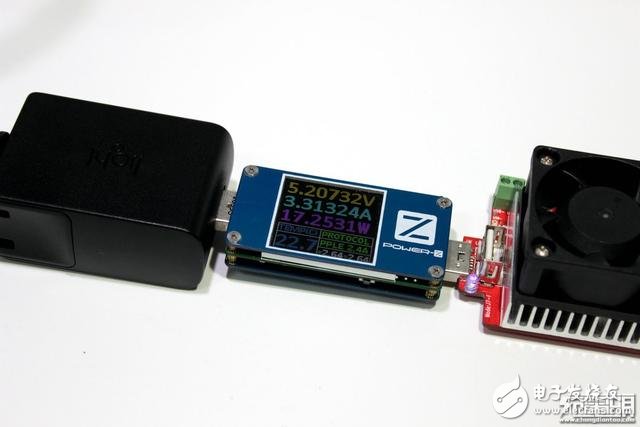

3.3A沒問題，線補明顯，好頭!

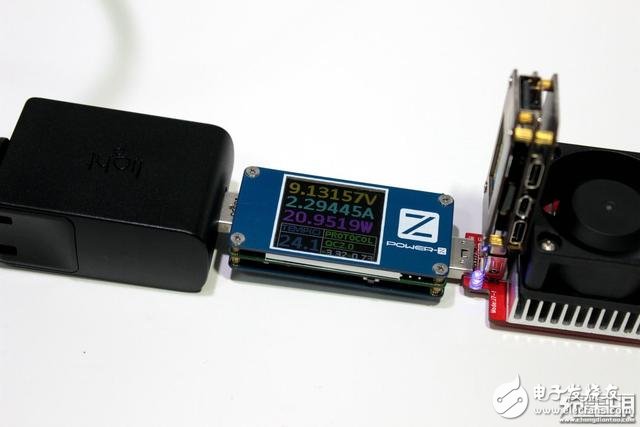

9V2.2A，同樣帶有線補，比5V下略小。

12V1.75A，功率21W，線補比9V略小。表現很給力，和DVE的充電器很有一拼，同樣的全電壓線補，21W+功率，同樣的多合一芯片。

三、拆解

拆了看一下：

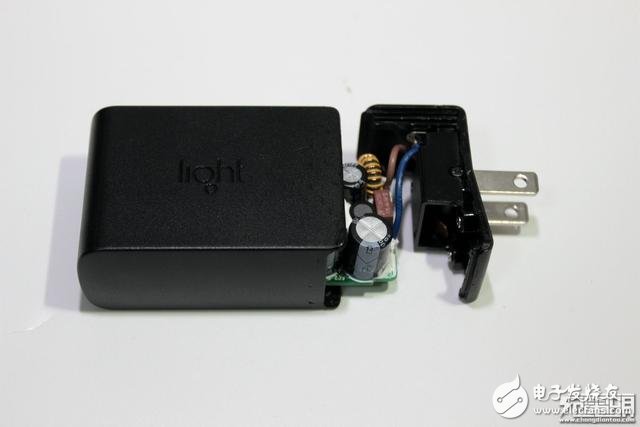

超聲波焊接，折疊插頭用螺絲固定，連接用線連接。我發現固定插頭的一般都采用金屬片卡住PCB板供電，而折疊插頭的一般采用軟件連接，這應該就是取舍吧。

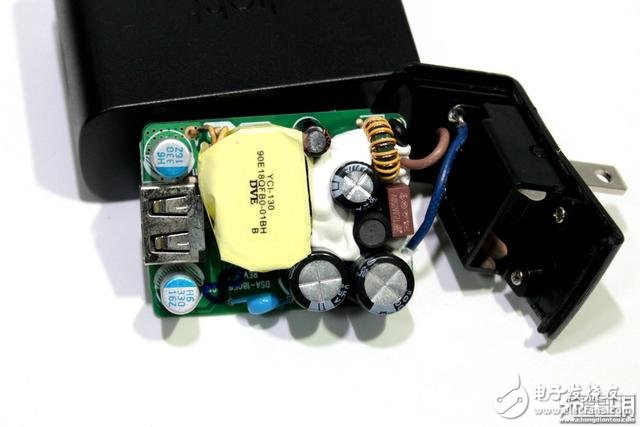

拆開看到變壓器的一瞬間我就懂了：竟然和DVE充電器是一模一樣的內部，難怪所有的都如此相近包括型號。

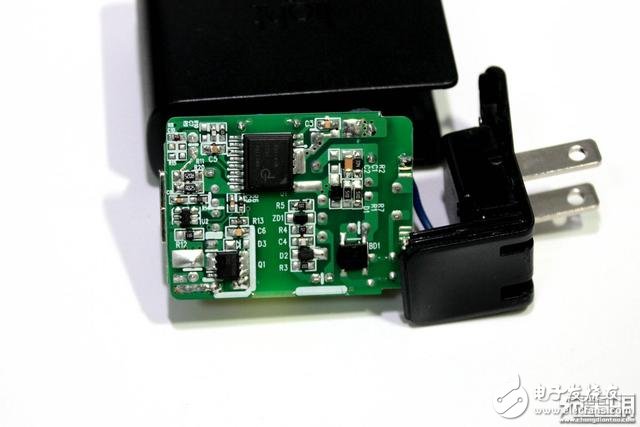

不出所料，背面同樣如此，只是換了一下外殼，就成了另一個品牌，好在DVE產品用料很足，做工很硬，表現很棒。

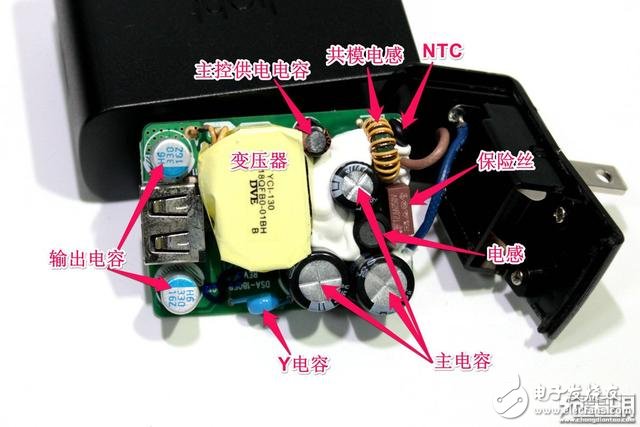

正面各元件，初級用硅膠填滿，減少震動并有利于散熱，用料杠杠滴，輸出采用兩個330μf固態電容，初級采用3個400V10μf電解電容并聯，一共模電感一繞線電感濾波，NTC熱敏電阻減少電流沖擊，這樣就叫齊了。

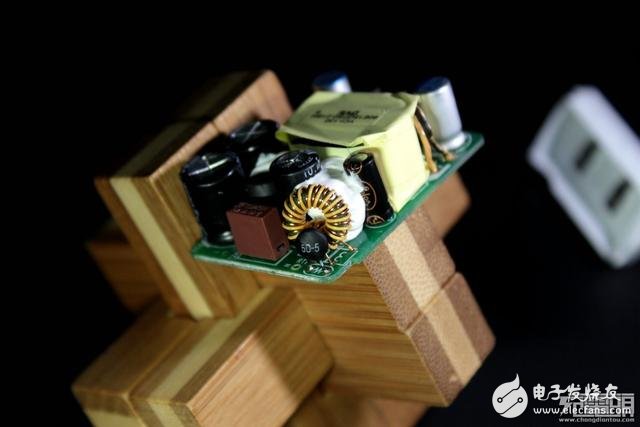

借用DVE一張圖片，可以從側面看到NTC，共模電感和方塊保險絲的外形。

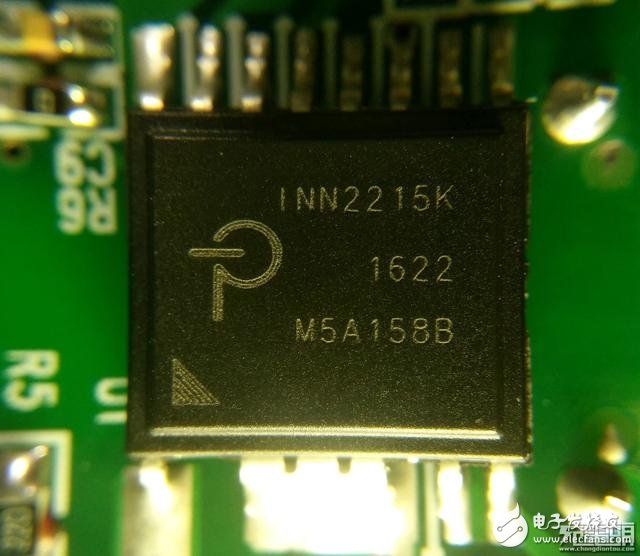

主控電源芯片采用了PowerInt公司的InnoSwitch-CP系列INN2215K。為離線CV/CC反激開關集成電路，集成了650V MOSFET，Sync-Rect反饋和用于USB-PD和QC 3.0的恒功率分布圖，大大簡化了低壓大電流電源特別是小尺寸和高效率電源的開發和制造。正是這個集成了PWM、MOS、反饋電路，同步整流控制器與一體的芯片讓充電器背面看起來很簡潔。

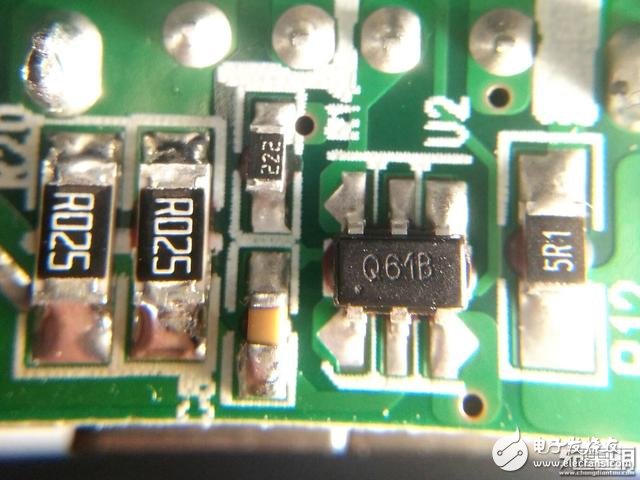

圖中絲印為Q61B的IC為快充握手協議芯片，型號為英集芯IP2161。這是一顆集成 7 種協議、用于 USB 端口的快充協議IC，支持QC3.0/QC2.0、FCP、AFC、SFCP、Apple 2.4A、BC1.2，七合一由此得來。

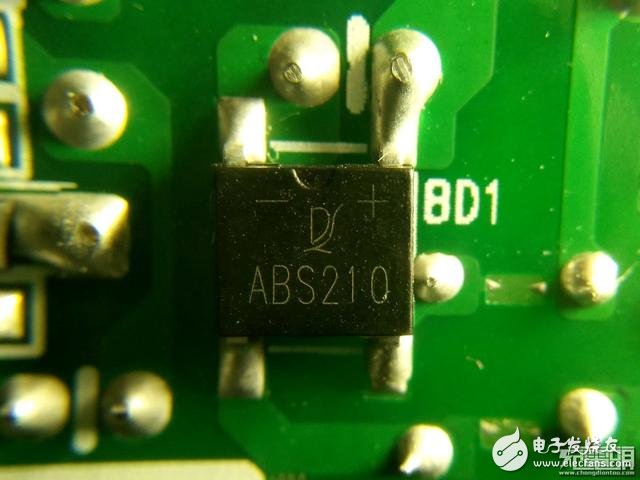

整流橋，ABS210,2A1000V，完全夠用。兩個R025電阻并聯組成了電流取樣電阻，用以限制輸出電流。

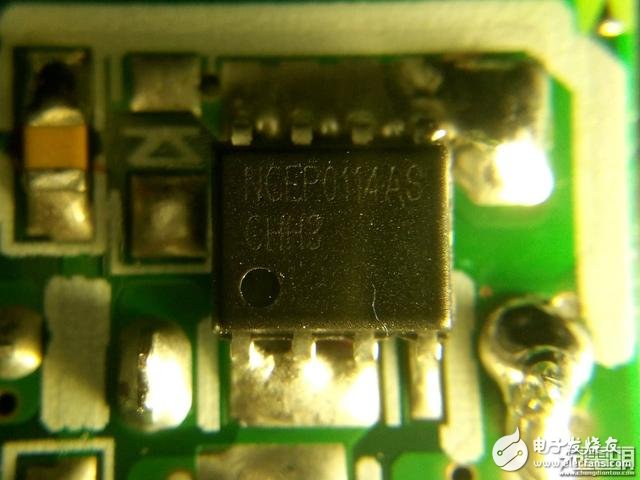

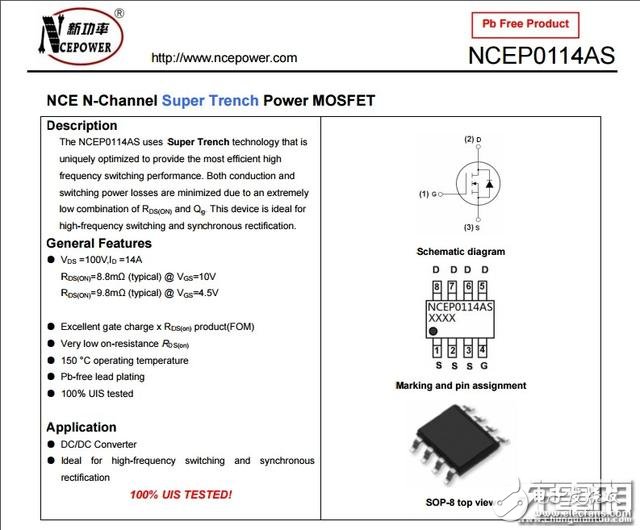

新功率的同步整流MOS，100V14A，由主控2215內部集成的同步整流控制器控制開閉進行整流。

最后來一張全家福。

四、總結

雖說從來沒聽說過這個牌子，百度也搜不到有關light充電器的信息，但經過拆解證明了這個充電器還是相當給力的，有時候牌子并不重要，外形也不重要，重要的是內心，是金子總會發光的。如果你想知道某個充電器如何，沒問題，發給我，讓我給你拆解分析下。
